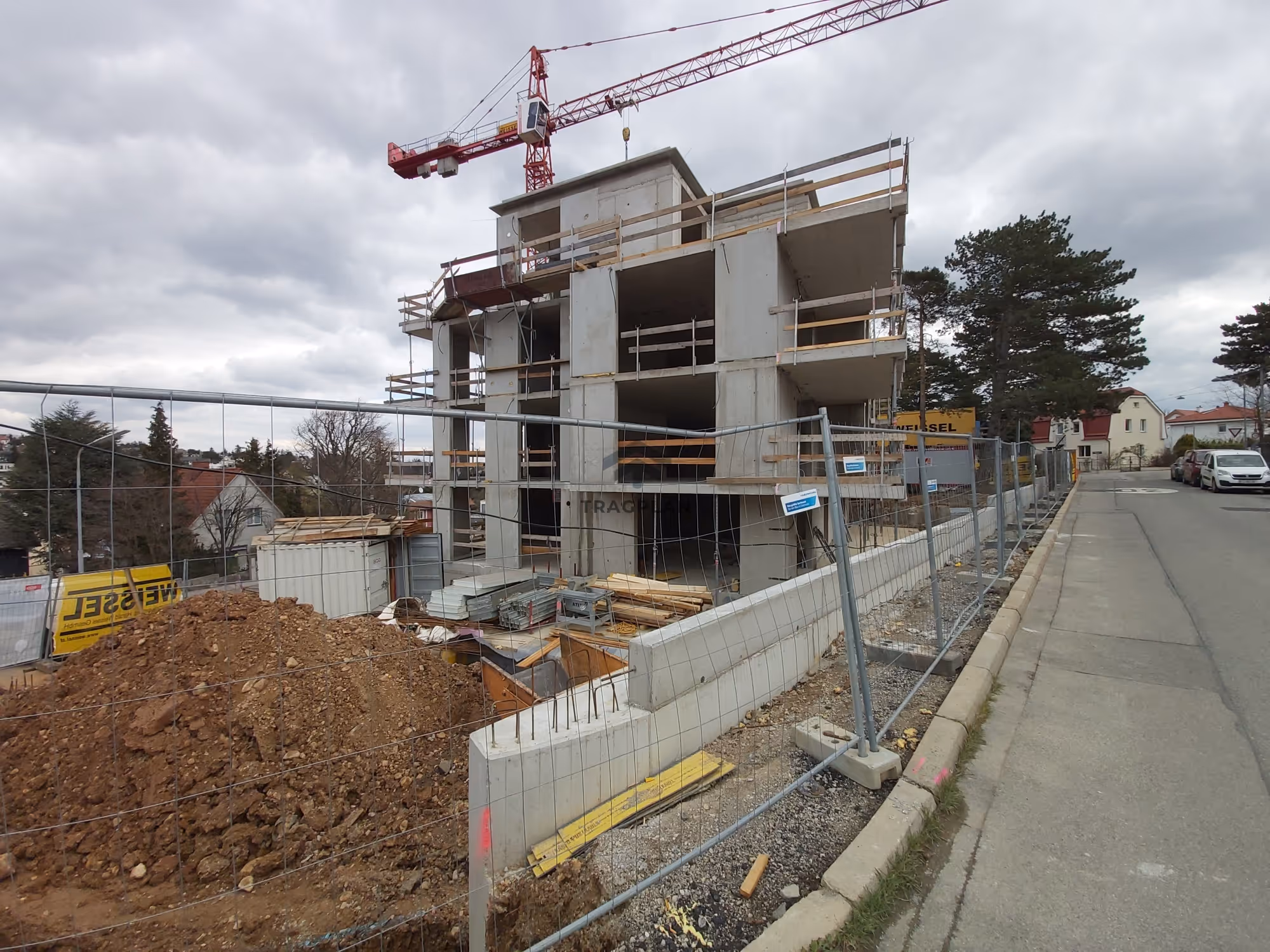

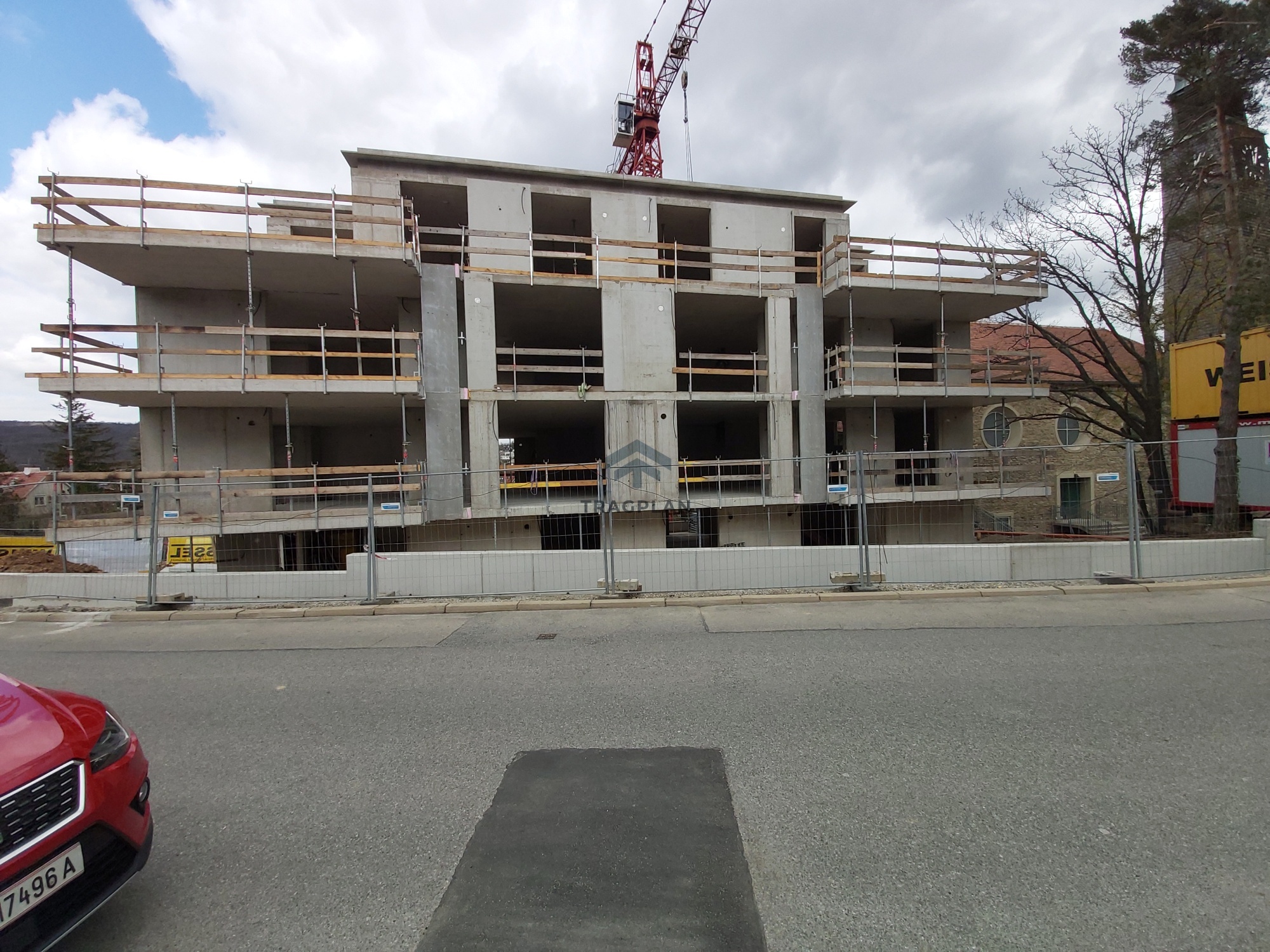

Tragwerkssystem – Wohnhaus Granichstaedtengasse 73a

Das Bauvorhaben wurde als massiver Stahlbetonbau ausgeführt.Das Tragwerk war auf eine wirtschaftliche, langlebige und den örtlichenBaugrundverhältnissen angepasste Konstruktion ausgelegt.

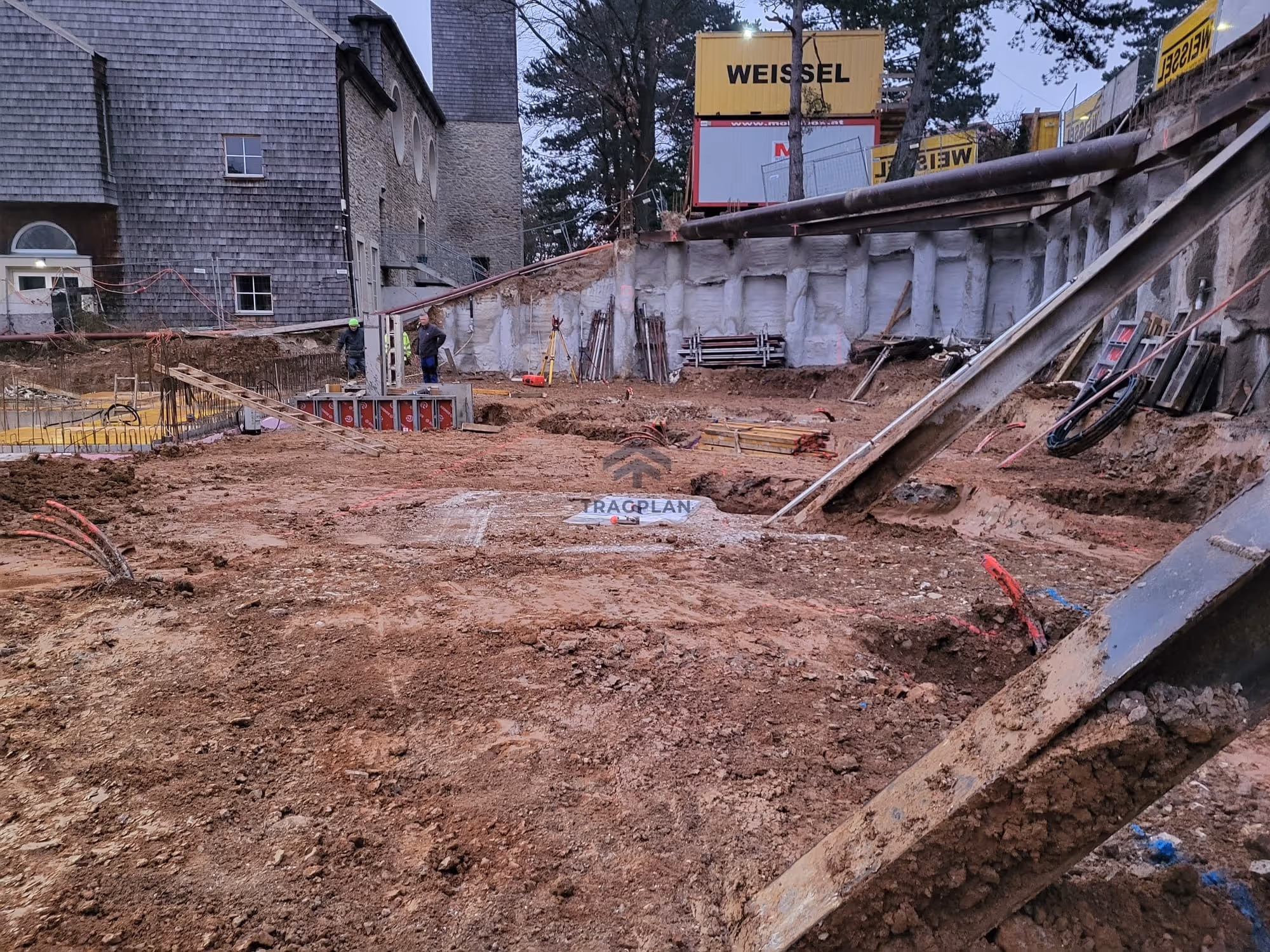

Baugrubensicherung :

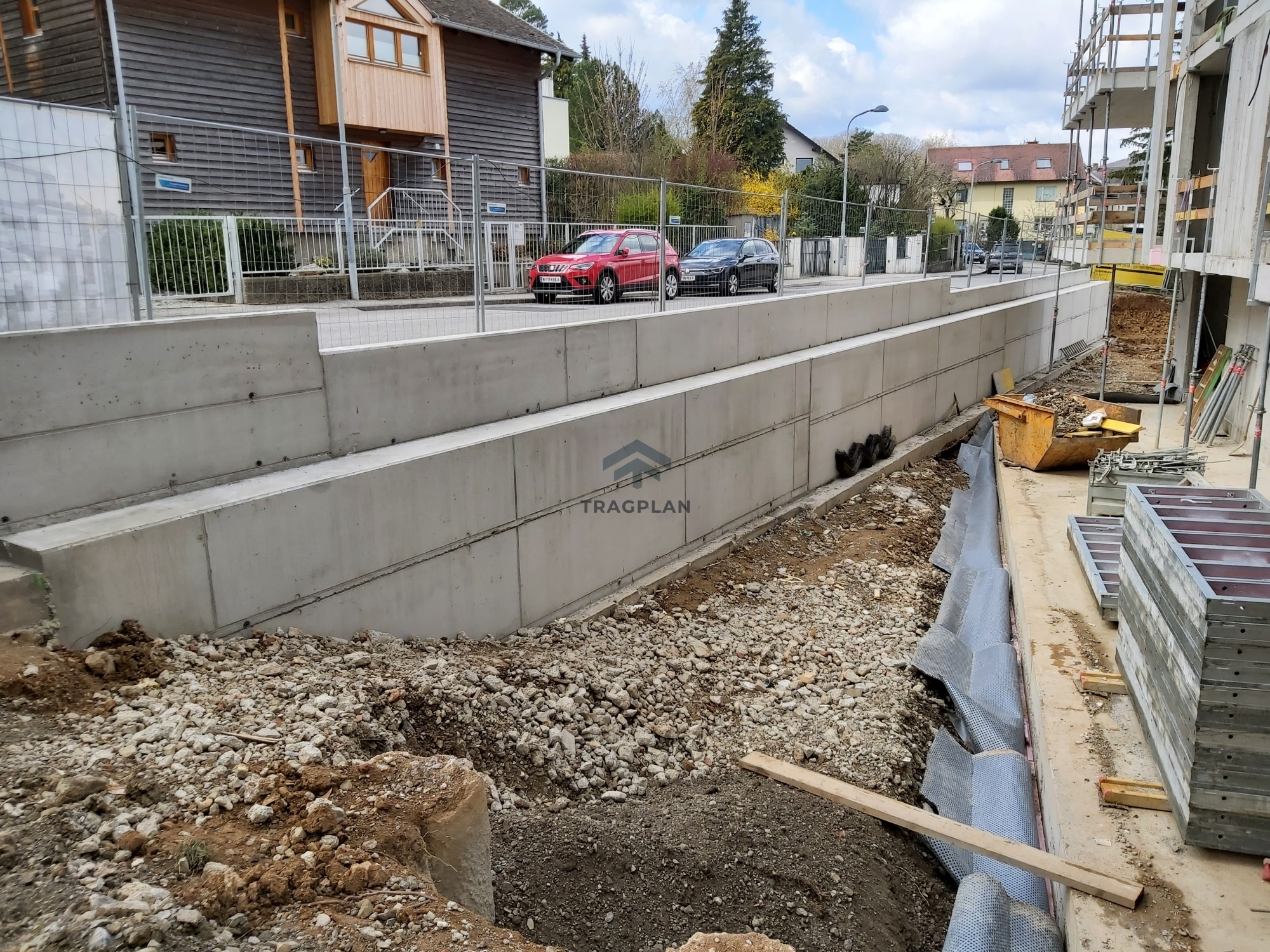

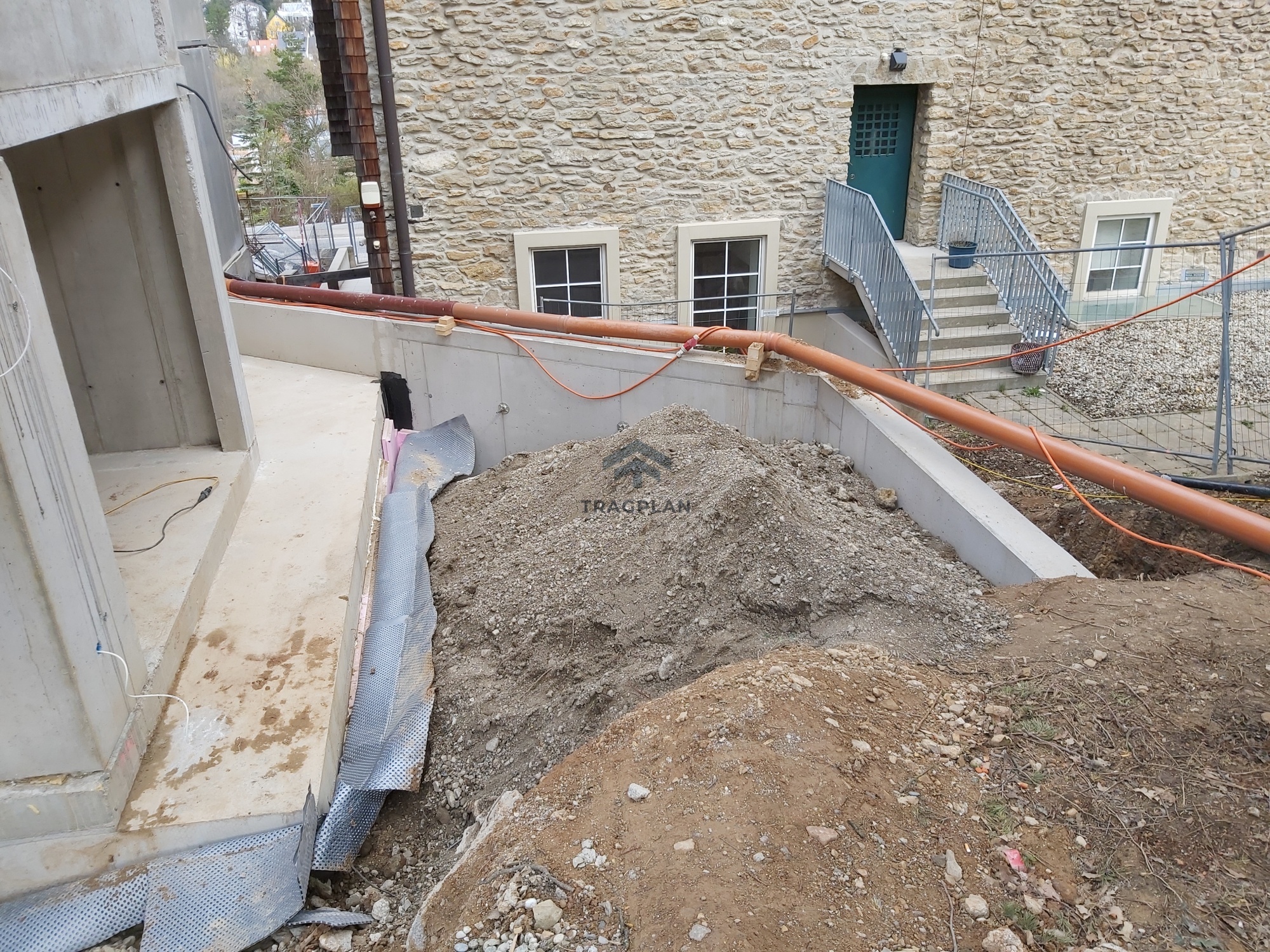

Die Baugrubensicherung erfolgt mittels aufgelöste Bohrpfahlwand mit einem Durchmesser von 52 cm mit Spritzbetonausfachung welche abschnittsweise hergestellt wurde. Zur Sicherstellung der Standsicherheitwährend der Bauphase wird die Bohrpfahlwand temporär durch horizontale Aussteifungselemente gesichert.

Fundierung :

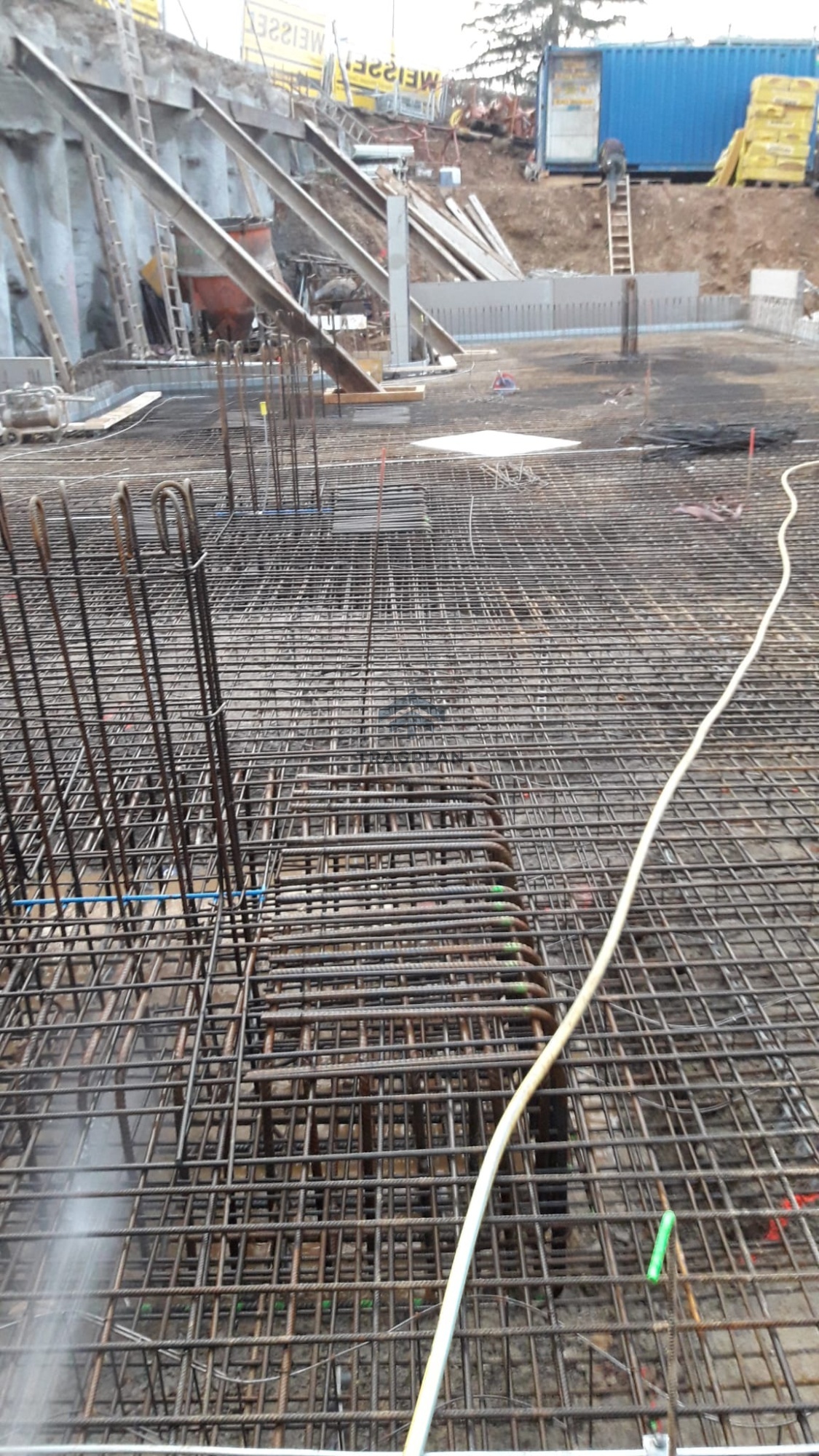

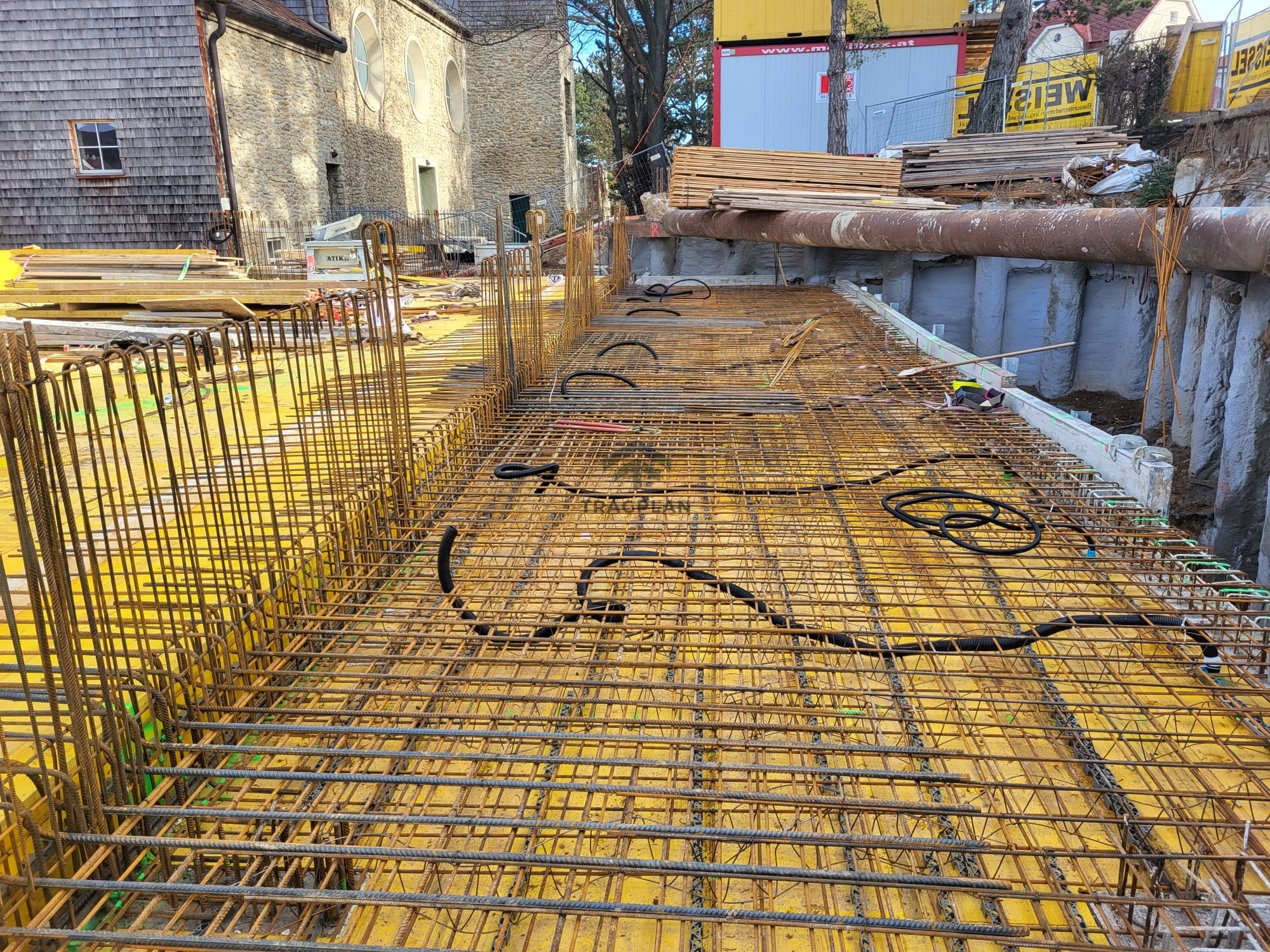

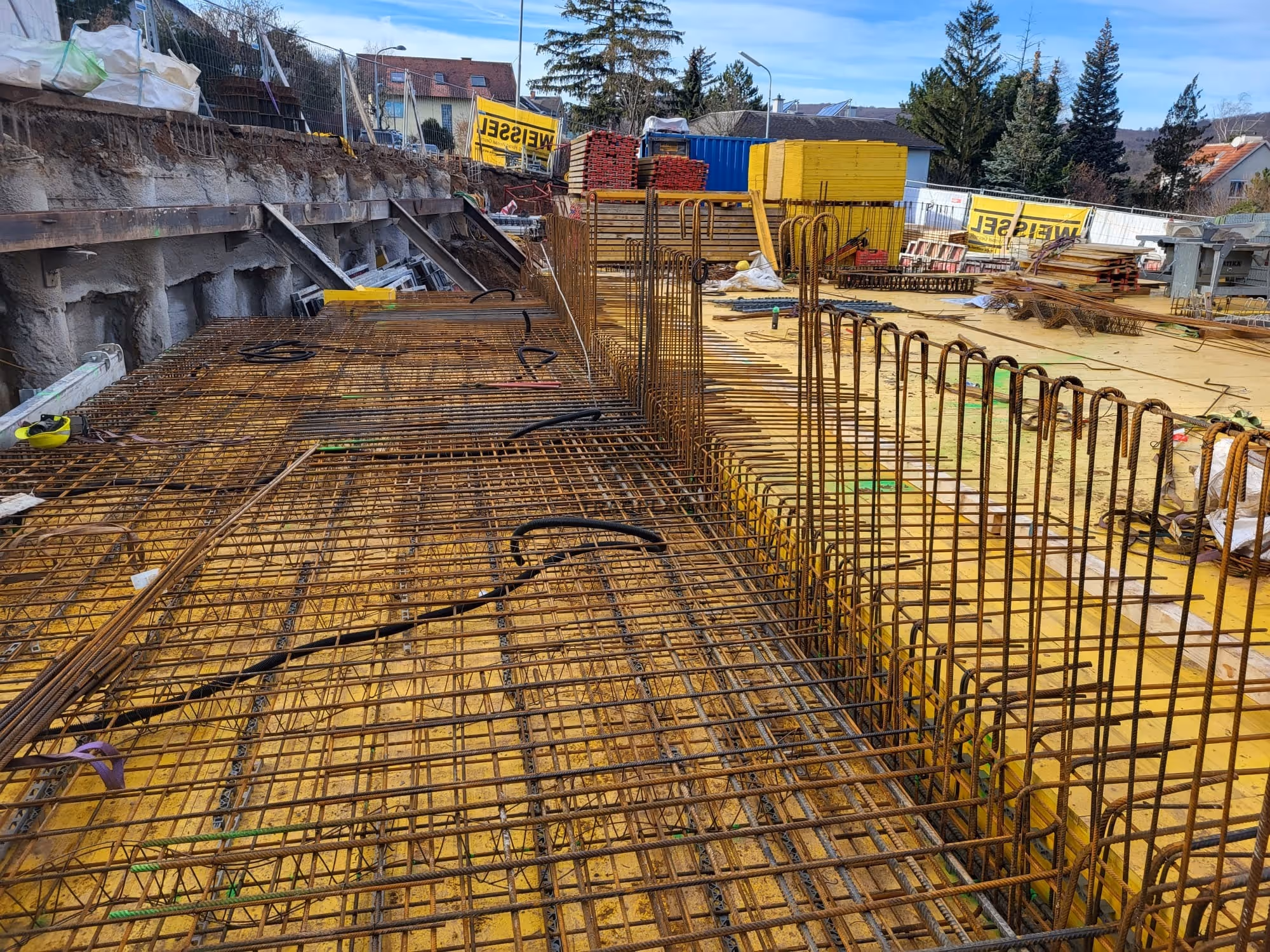

Die Gründung des Gebäudeserfolgte über eine durchgehende Stahlbeton-Fundamentplatte, welche dievertikalen Lasten gleichmäßig in den Baugrund ableite.

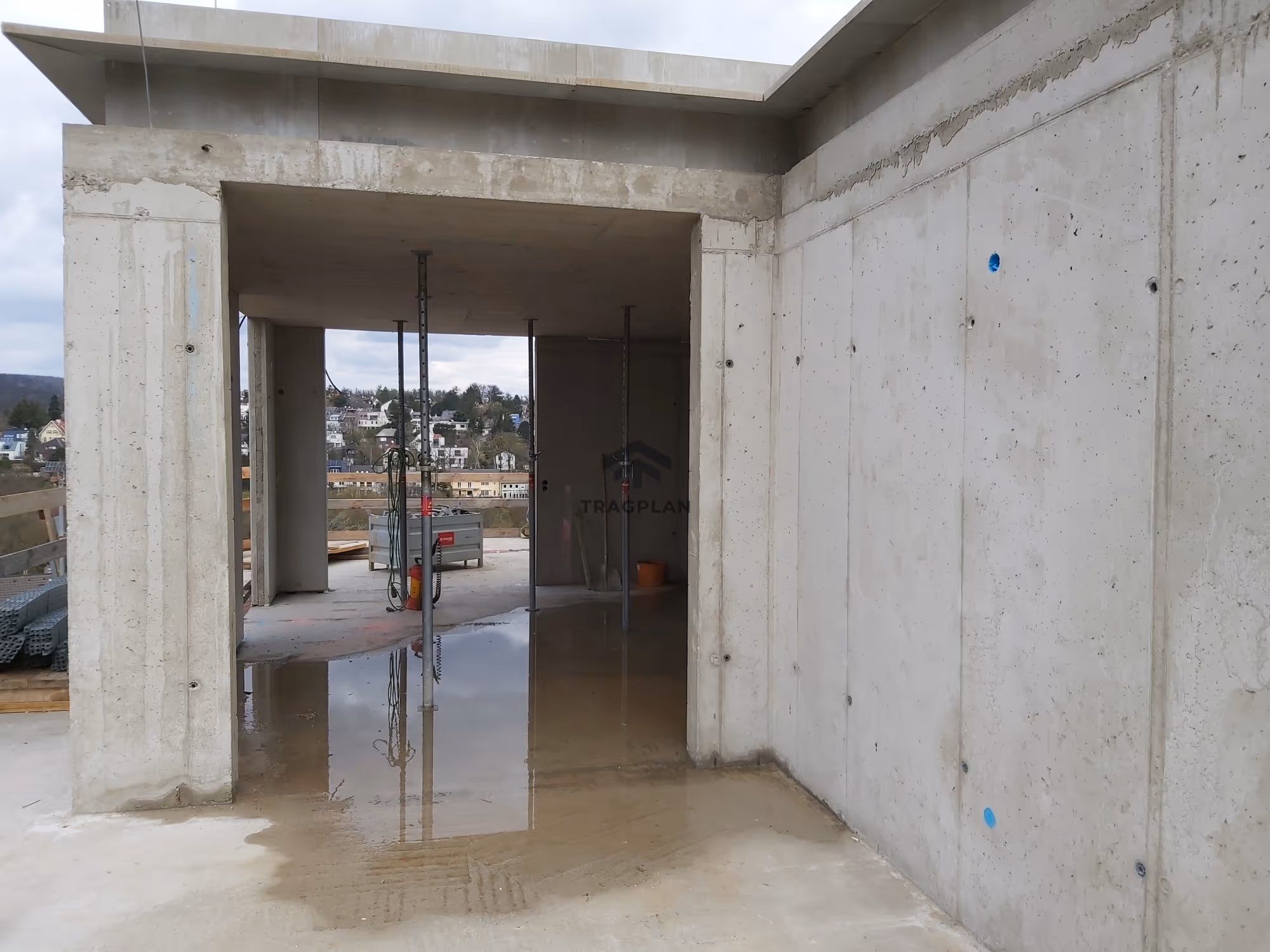

Vertikale tragende Elemente – Wände :

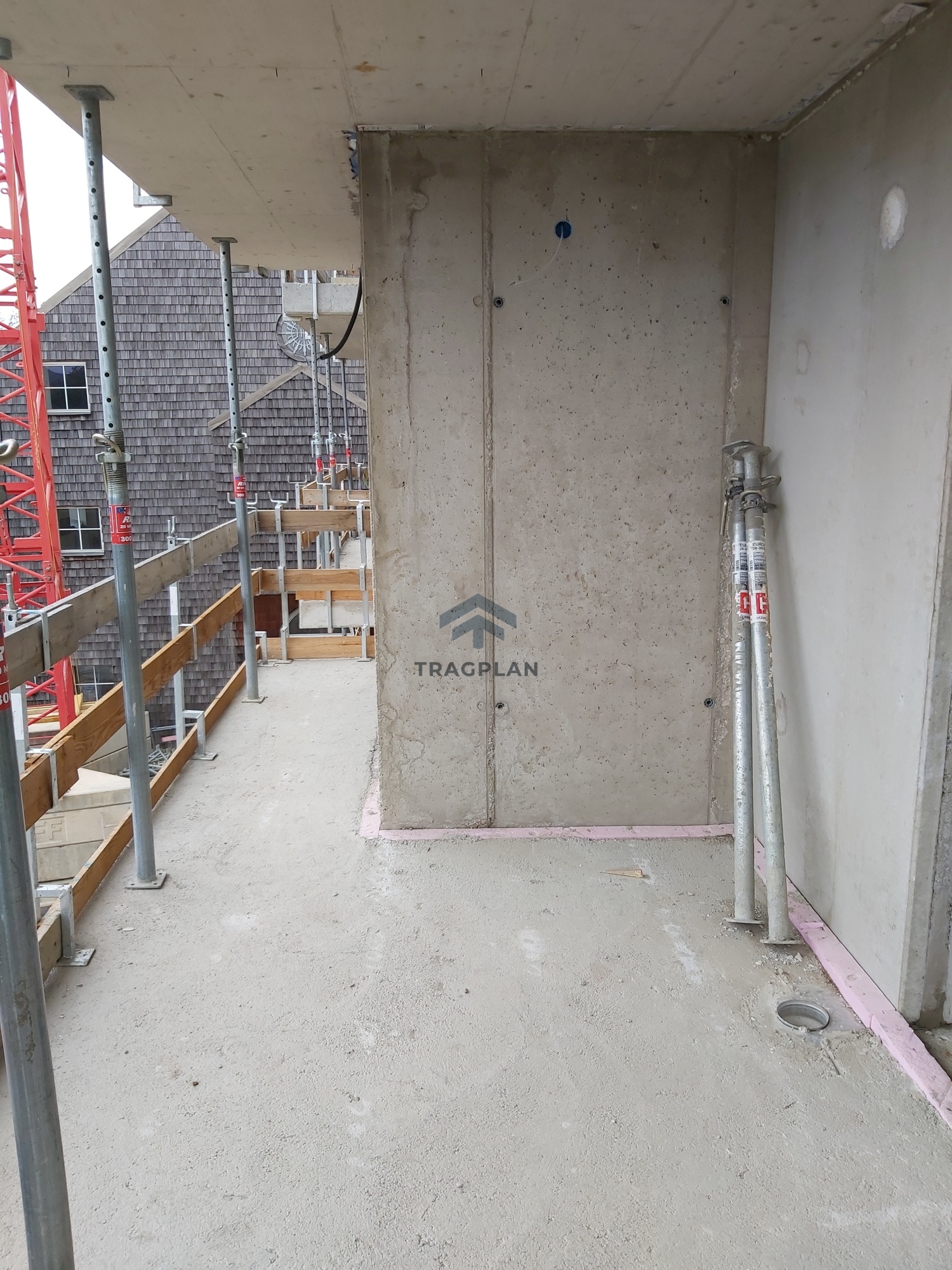

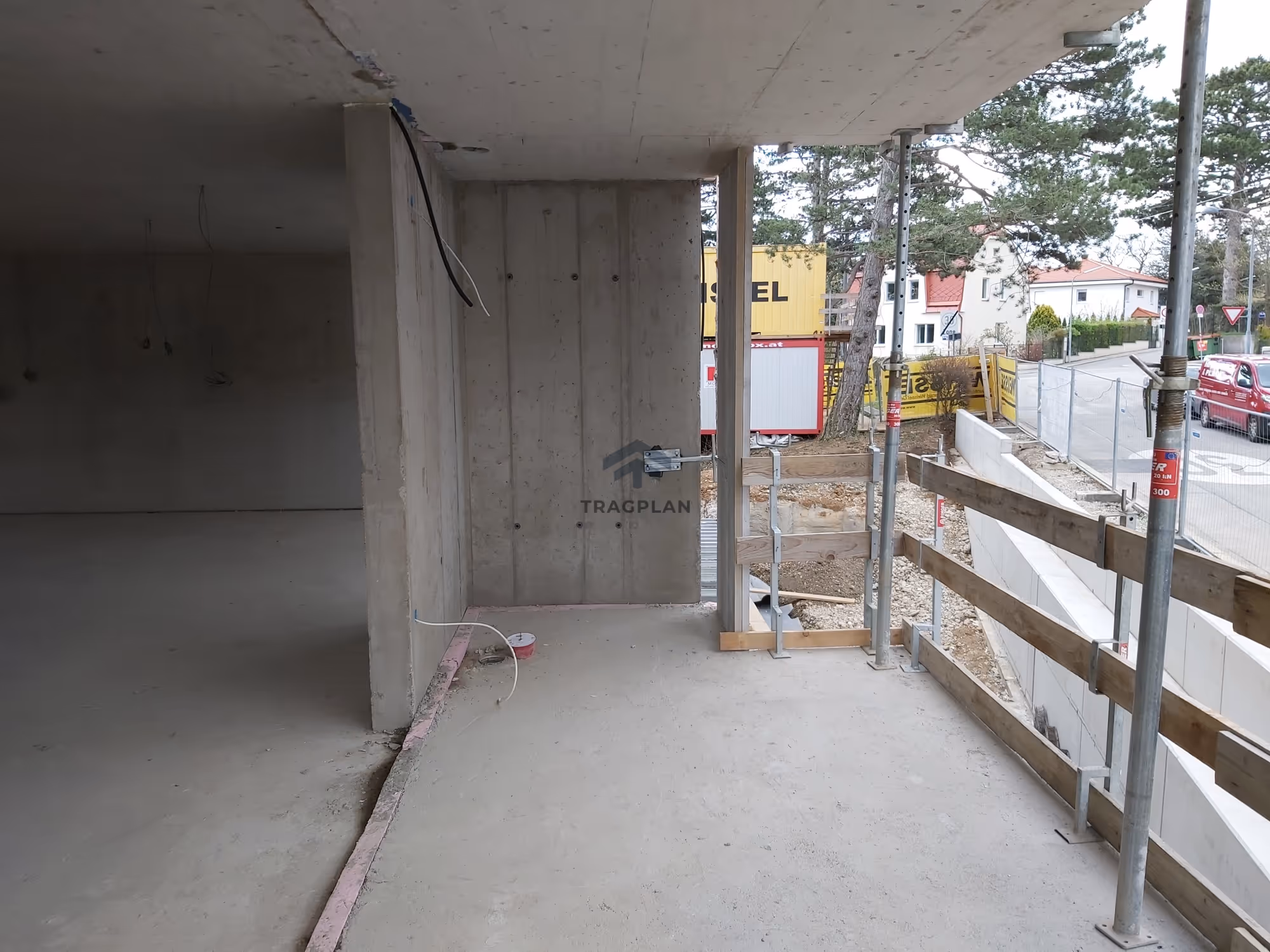

wurden überwiegend als Ortbeton-Stahlbetonwände ausgeführt.In geeigneten Bereichen kamen Stahlbeton-Hohlwände zum Einsatz, um Bauzeit undKostenaufwand zu optimieren.

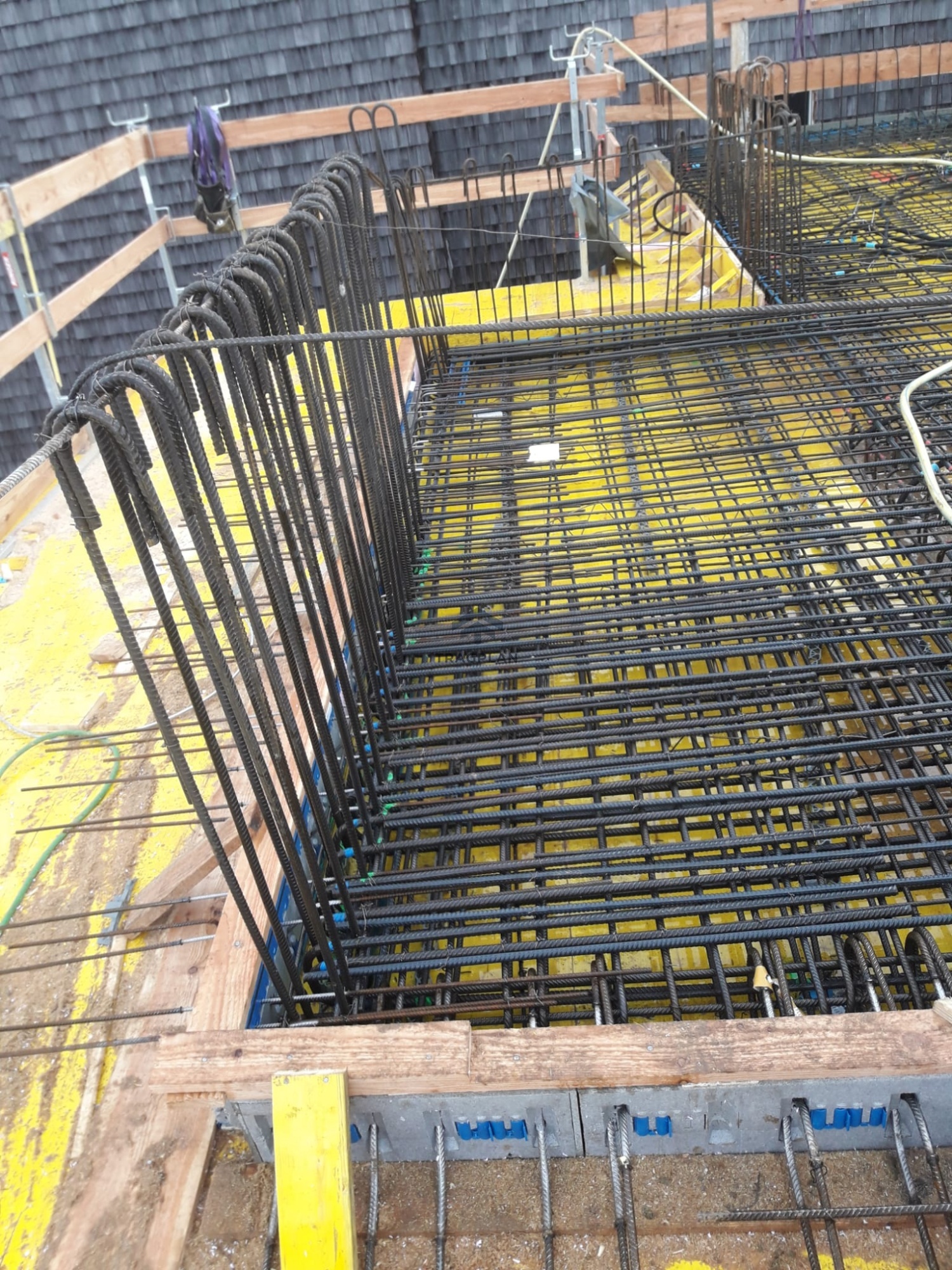

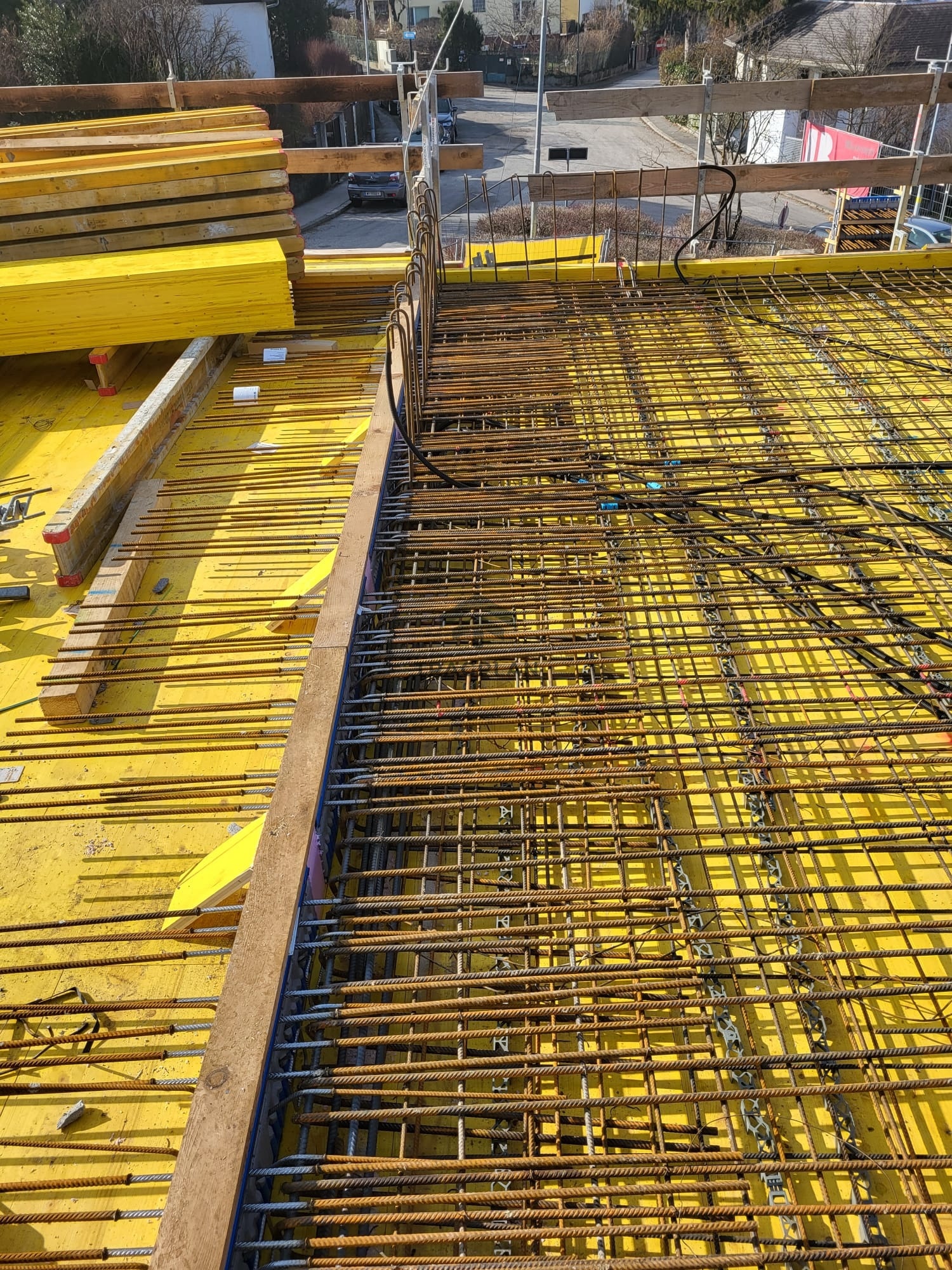

Horizontale tragende Elemente – Decken :

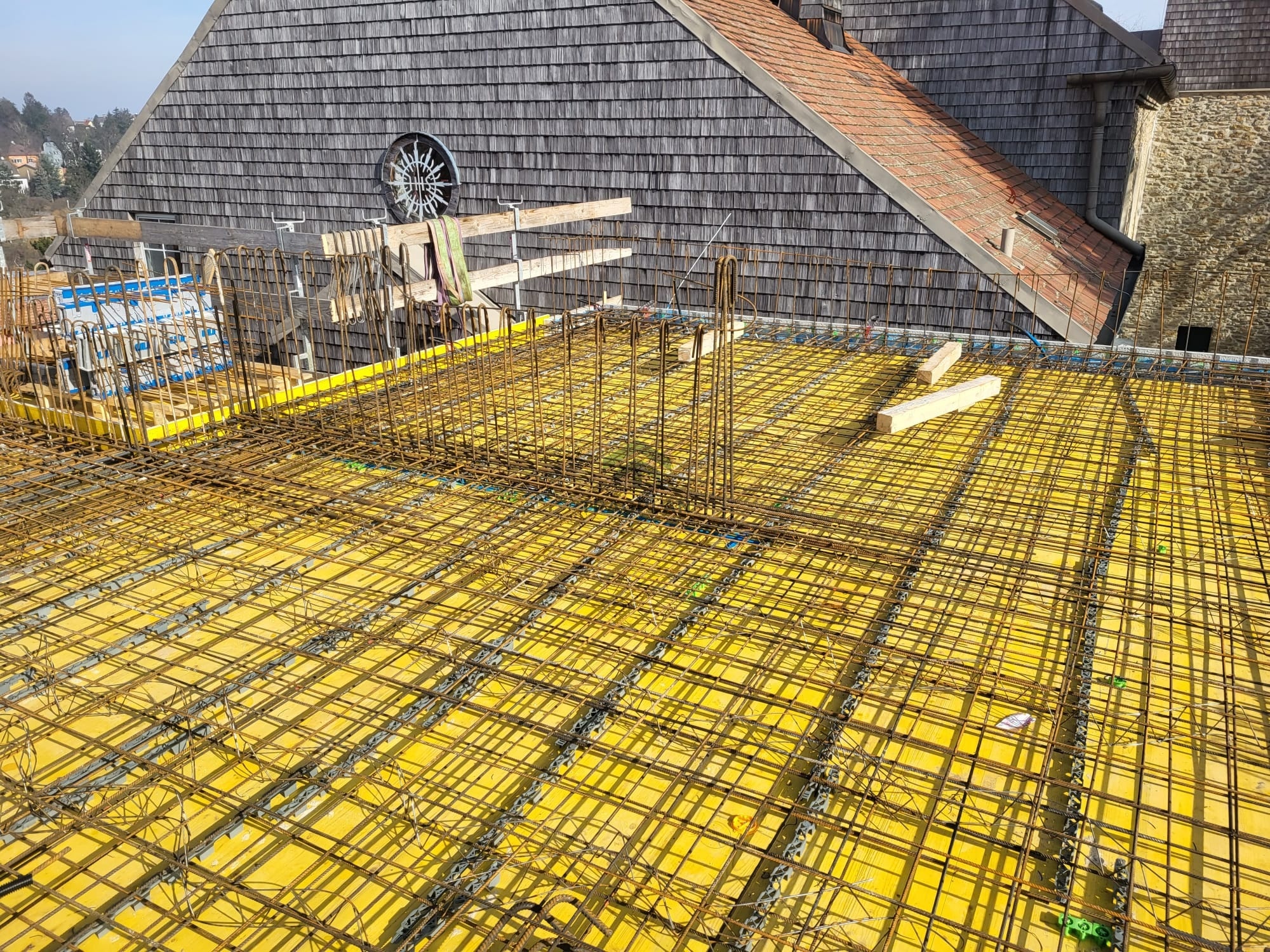

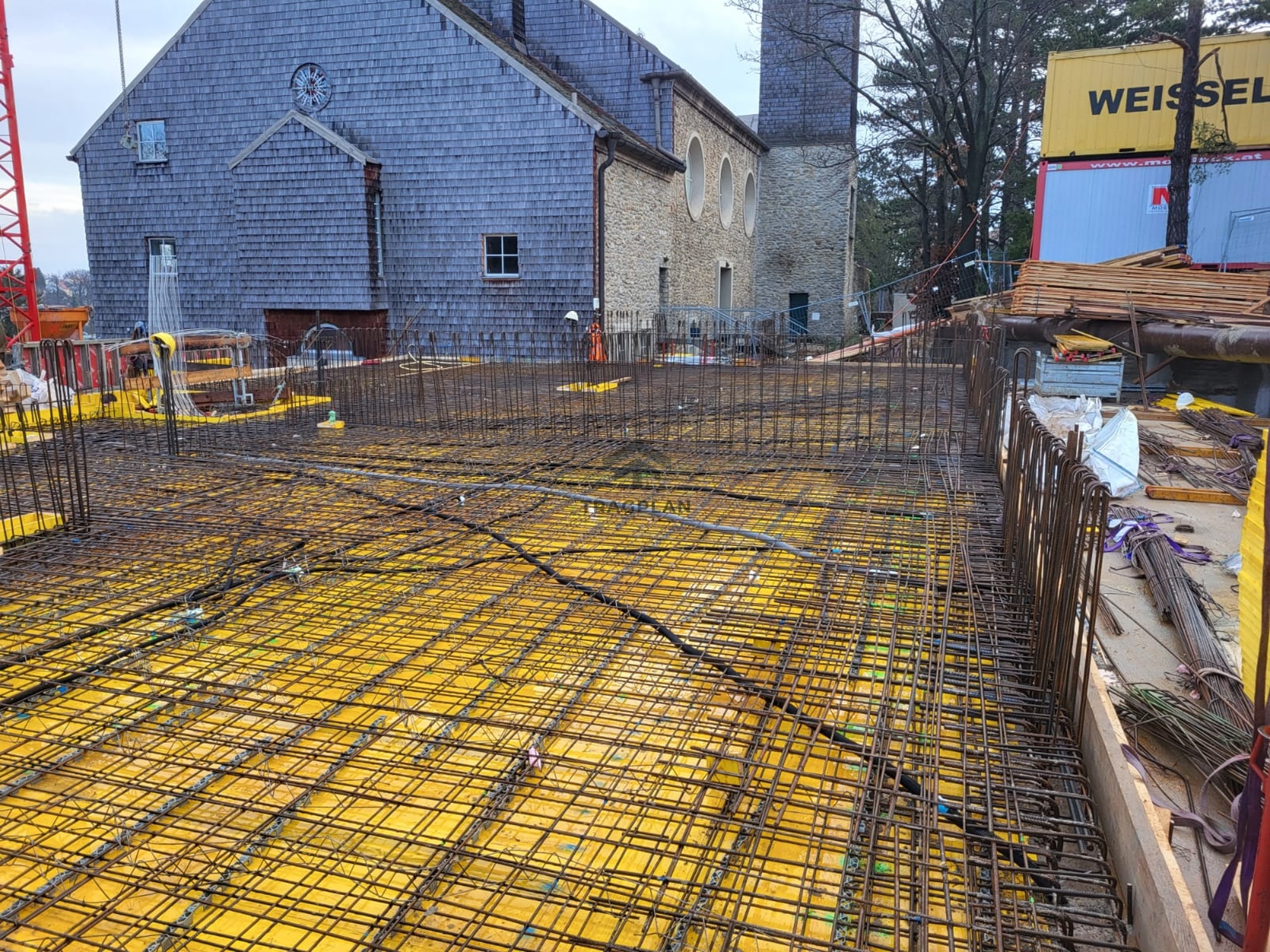

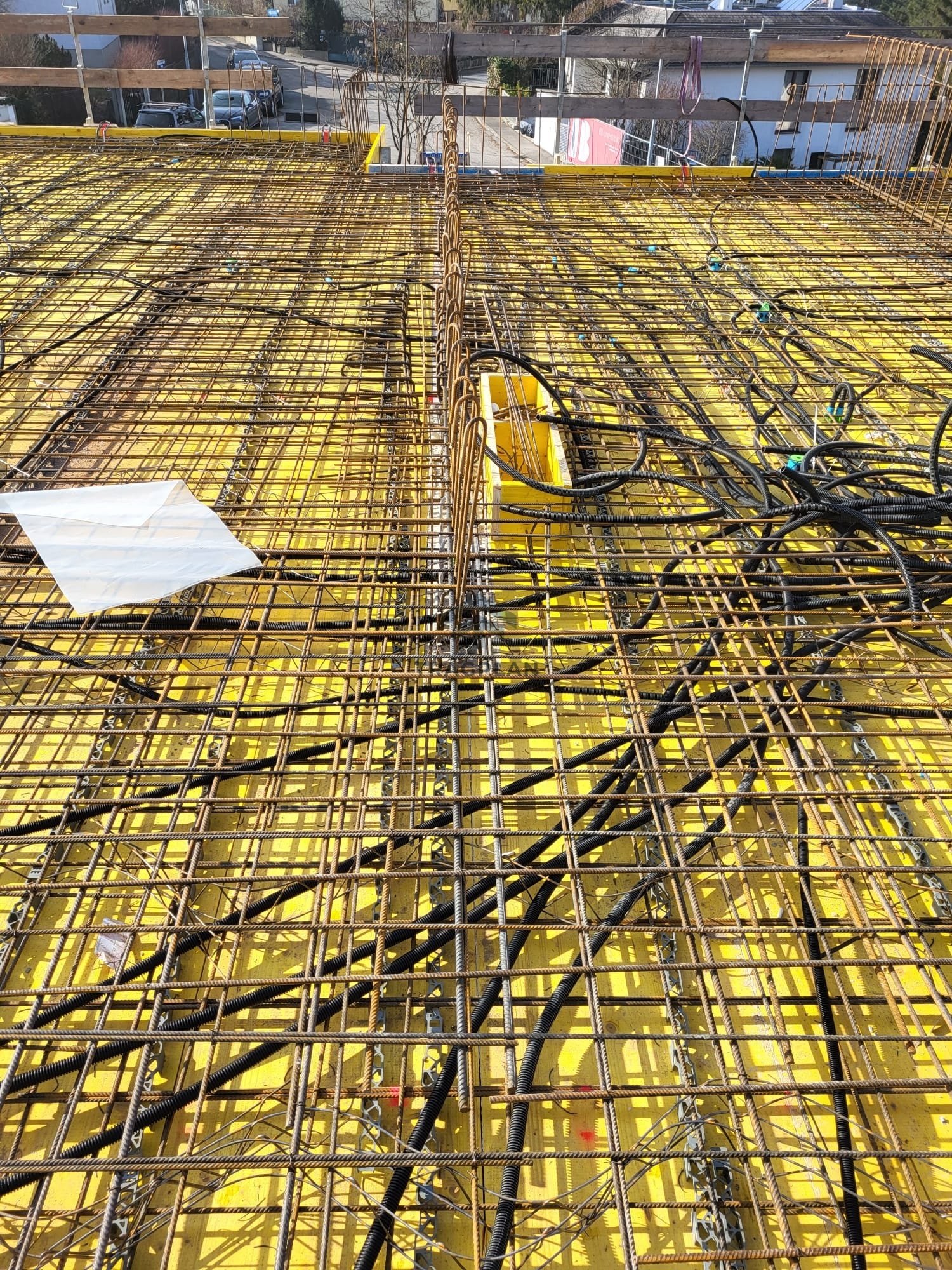

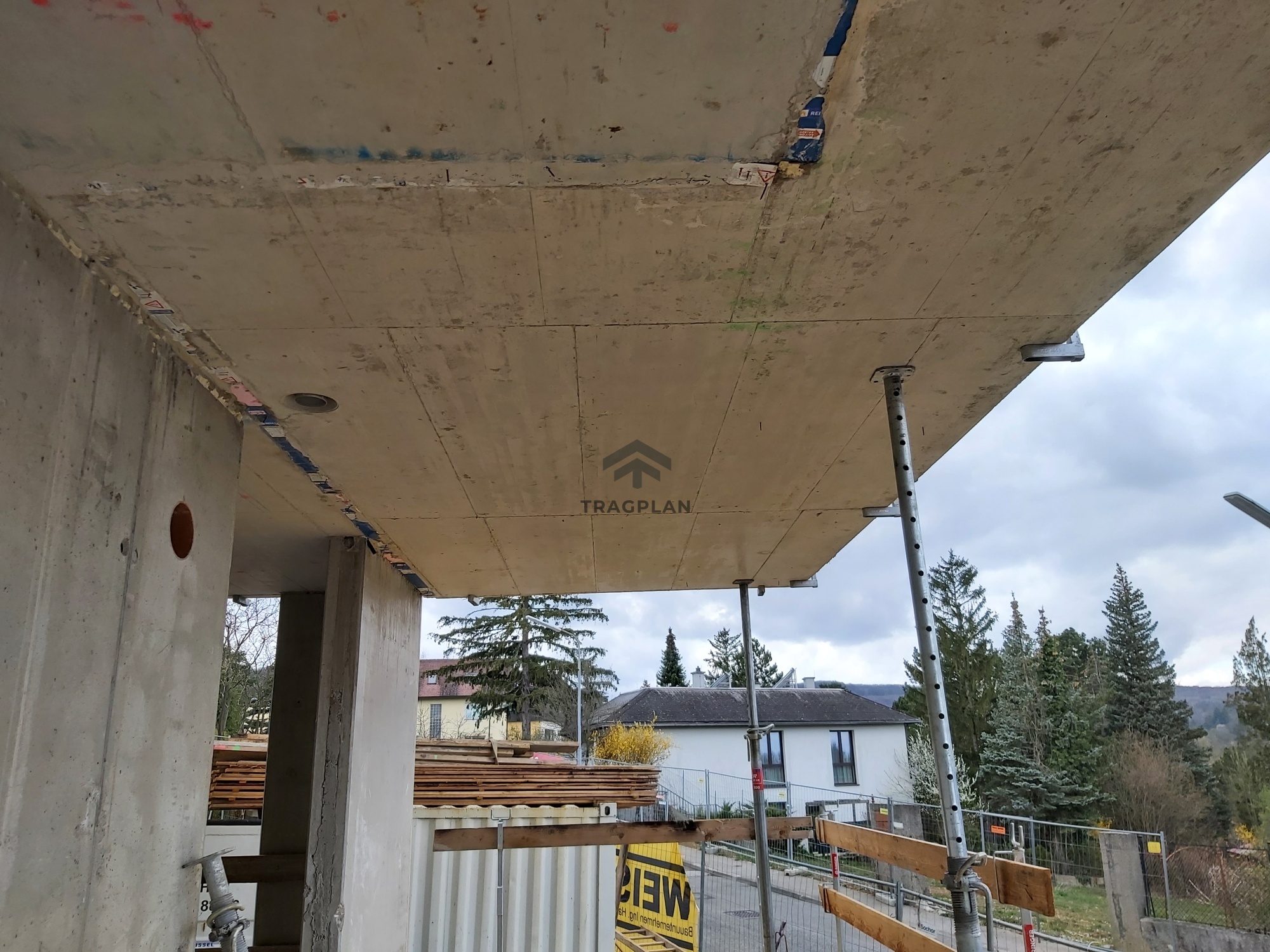

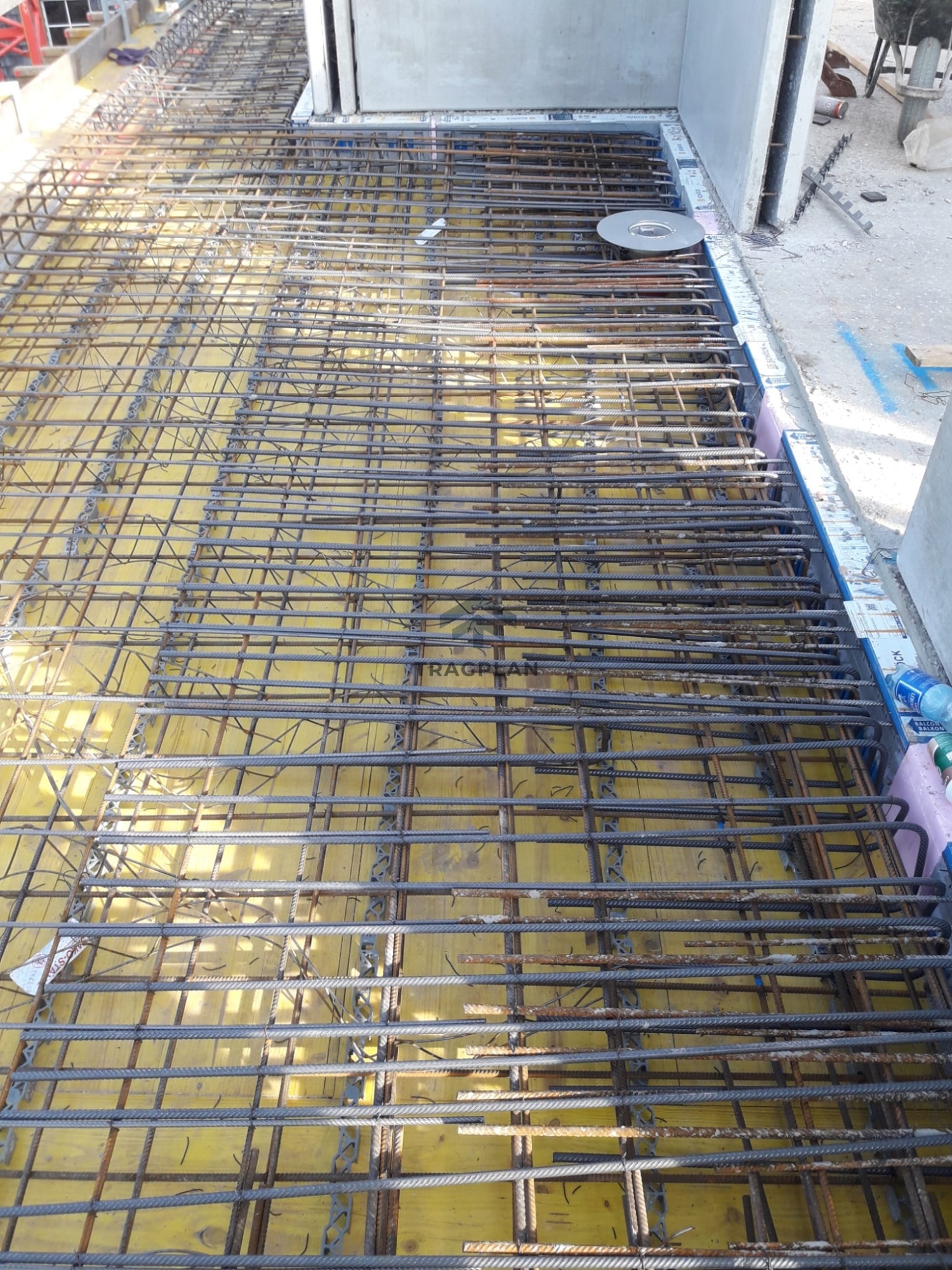

wurden als massive Stahlbetondecken ausgeführt. Sieübertragen die Lasten auf die tragenden Wände und bilden zusammen mit diesenein steifes Tragwerksystem, das sowohl vertikale als auch horizontale Lastenabtragen kann.
