Tragwerksystem – Ortopädisches Spital Speising - Zubau Pavilion Steyl

Der Zubau „Pavillon Steyl“ im Ortopädischen Spital Speising wurde als massive Stahlbetonkonstruktion errichtet. Das Tragwerk ist so konzipiert, dass es sowohl den statischen als auch den nutzungsbedingten Anforderungen eines Spitals gerecht wird und eine hohe Dauerhaftigkeit sowie Gebrauchstauglichkeit gewährleistet.

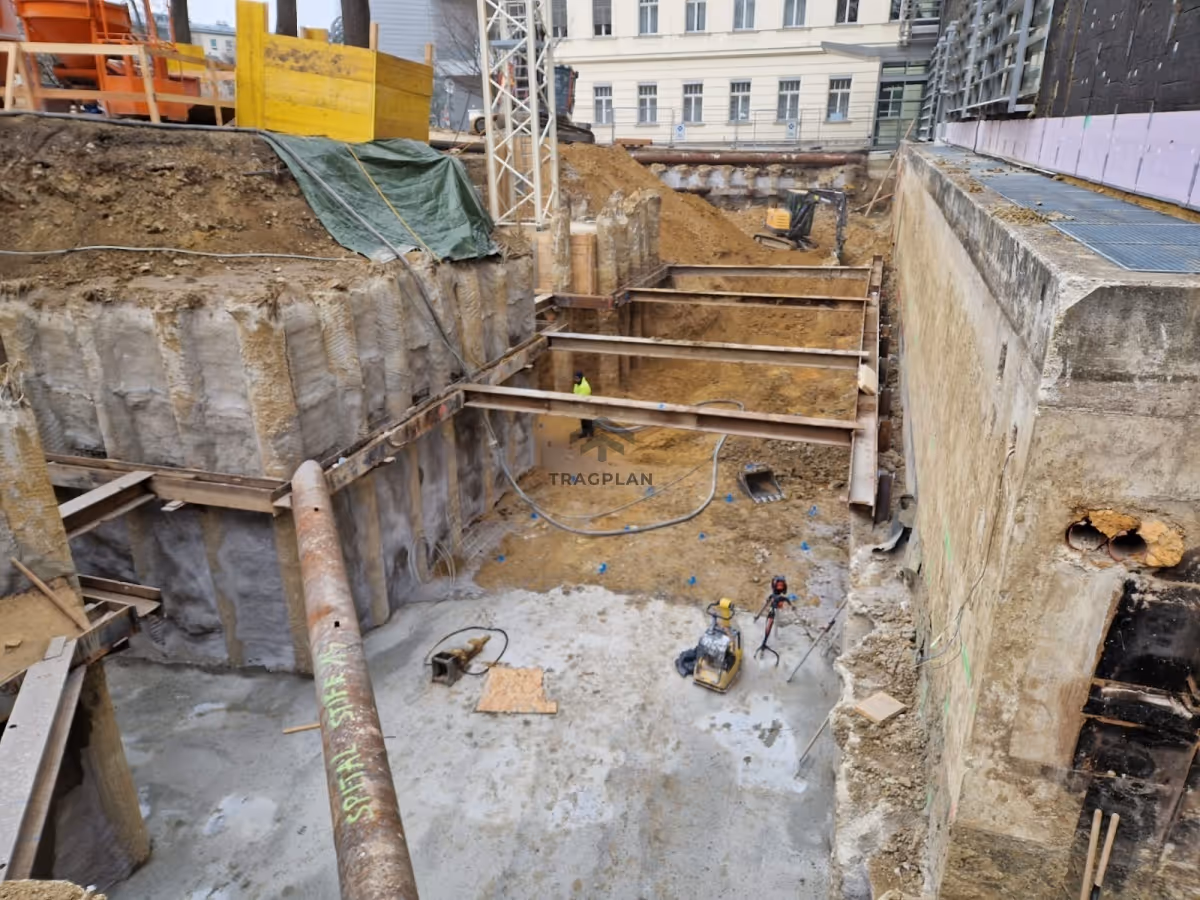

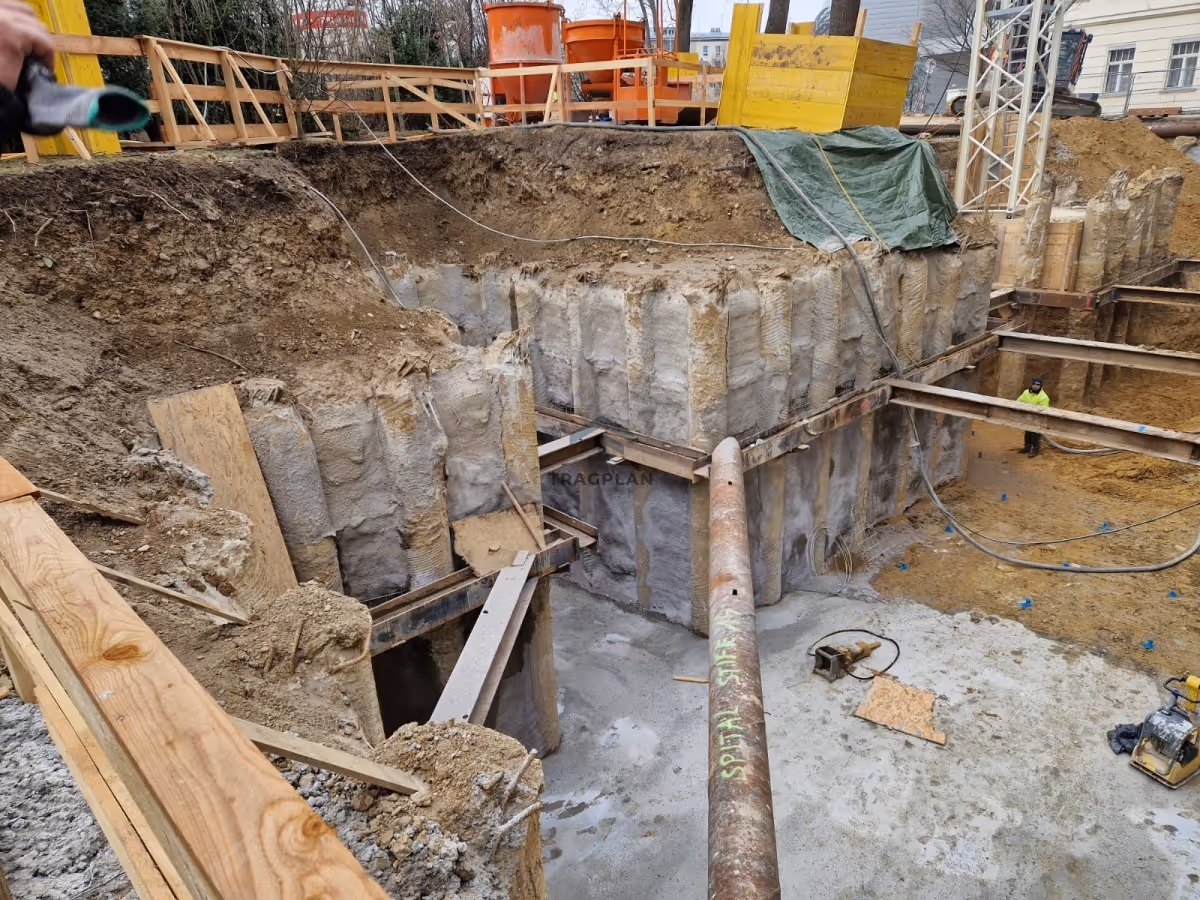

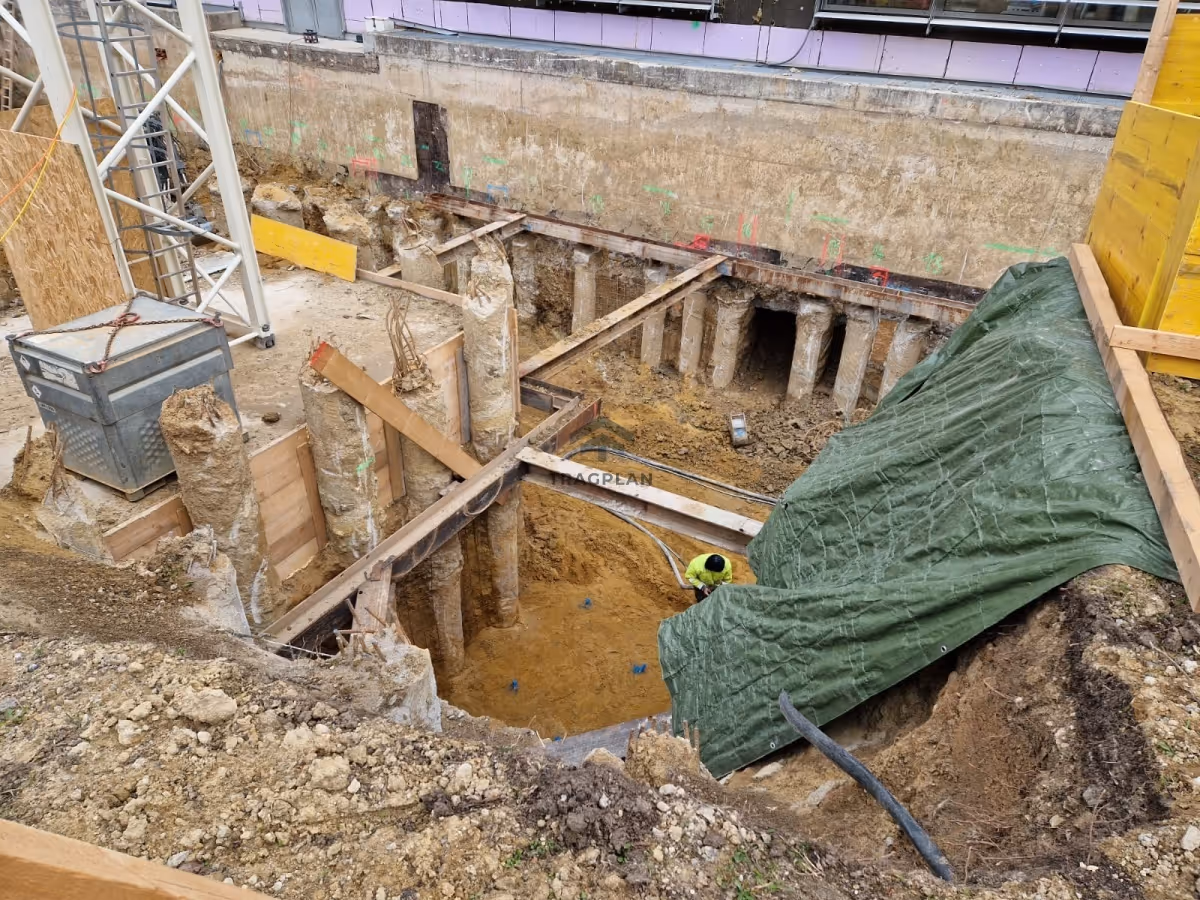

Baugrubensicherung :

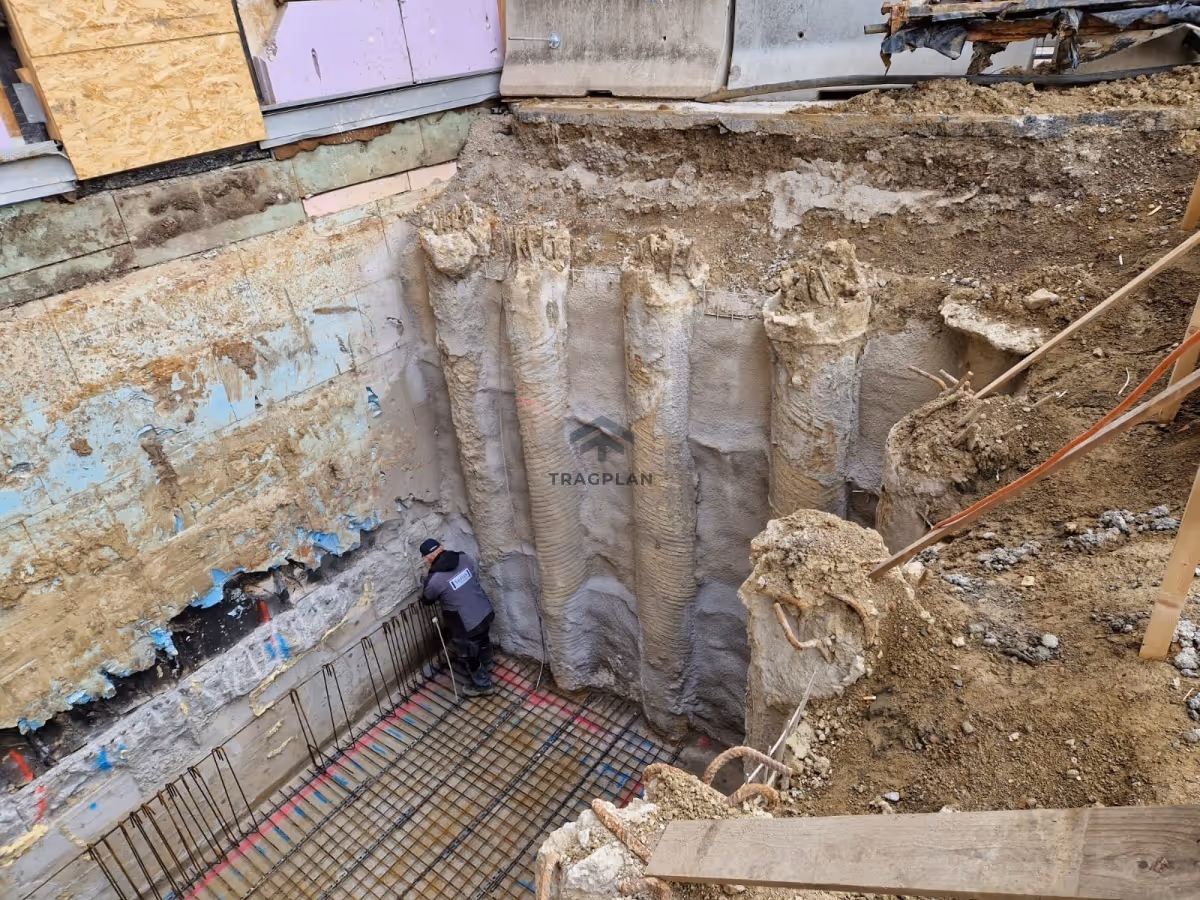

Die Baugrubensicherung erfolgt mittels aufgelöste Bohrpfahlwand mit einem Durchmesser von 52 cm mit Spritzbetonausfachung welche abschnittsweise hergestellt wurde. Zur Sicherstellung der Standsicherheit während der Bauphase wird die Bohrpfahlwand temporär durch horizontale Aussteifungselemente gesichert.

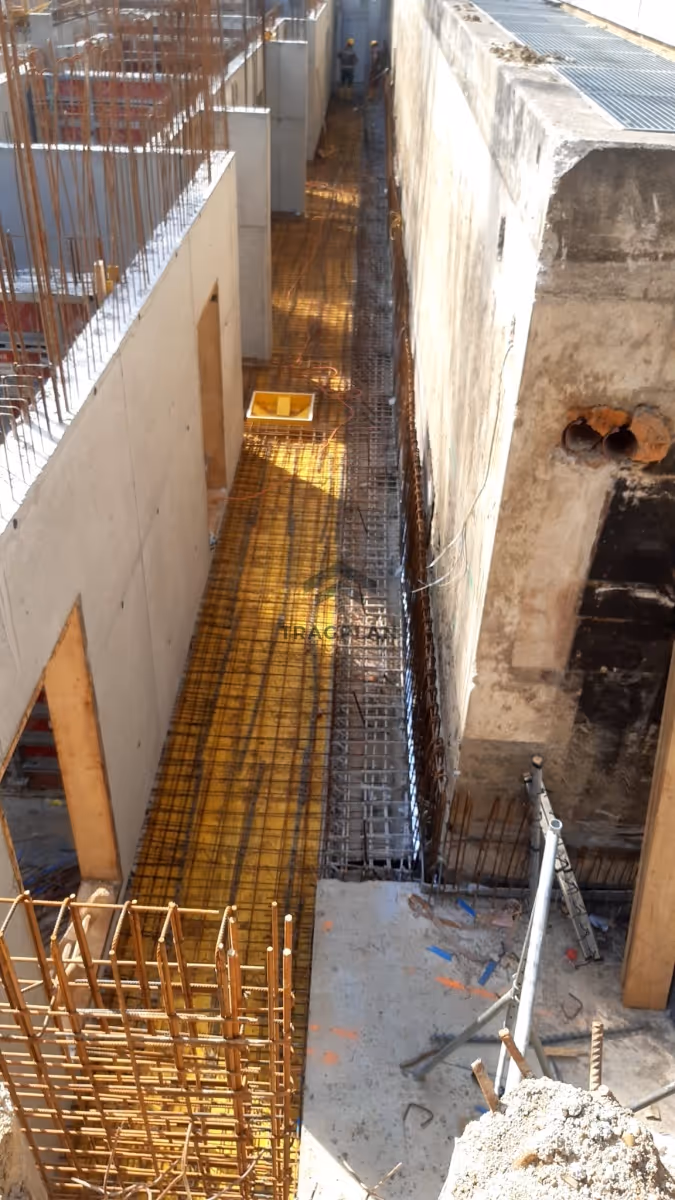

Fundierung :

Die Gründung des Bauwerks erfolgt über eine durchgehende Stahlbeton-Fundamentplatte, welche flächig auf dem tragfähigen Baugrund aufliegt. Die Fundamentplatte dient der gleichmäßigen Ableitung der vertikalen Lasten aus dem Überbau sowie der Aufnahme von Horizontalkräften undgewährleistet eine ausreichende Setzungsbegrenzung.

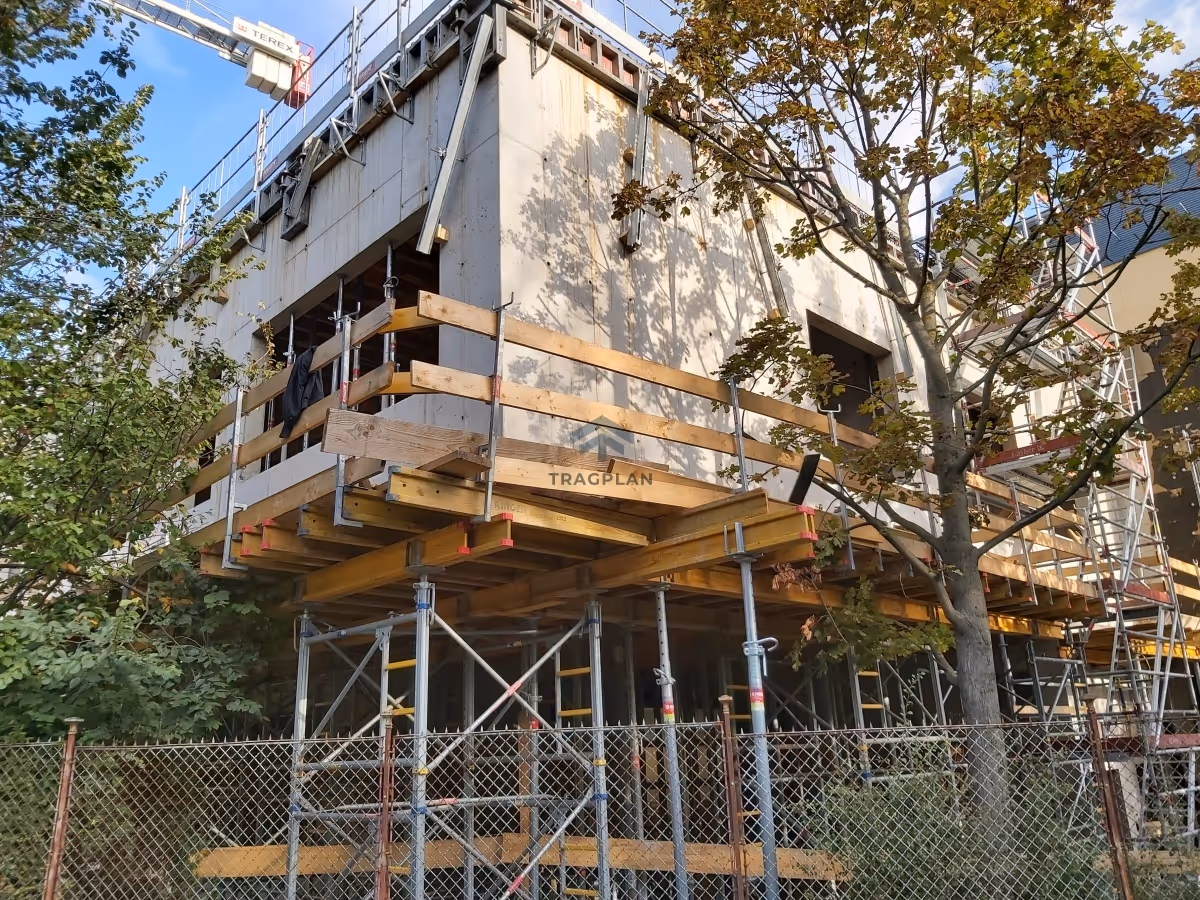

Vertikale tragende Elemente - Wände :

wurden als Ortbeton-Stahlbetonwände ausgebildet. Sie übernehmen die vertikalen Lasten aus Decken und Dach sowie die horizontalen Lasten aus Wind- und gegebenenfalls Erdbebeneinwirkungen. Gleichzeitig fungieren sie als aussteifende Elemente und bilden gemeinsam mit den Decken einräumlich wirkendes Trag- und Aussteifungssystem.

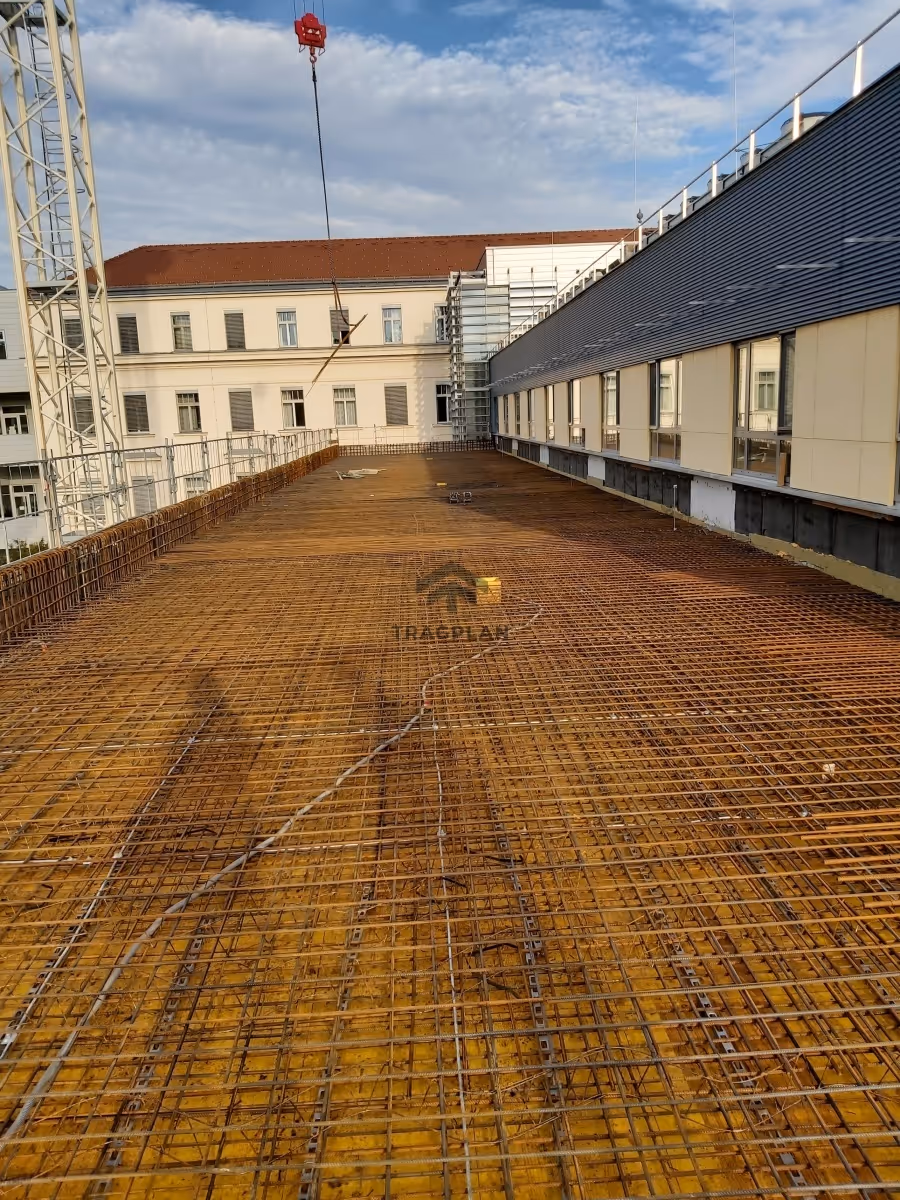

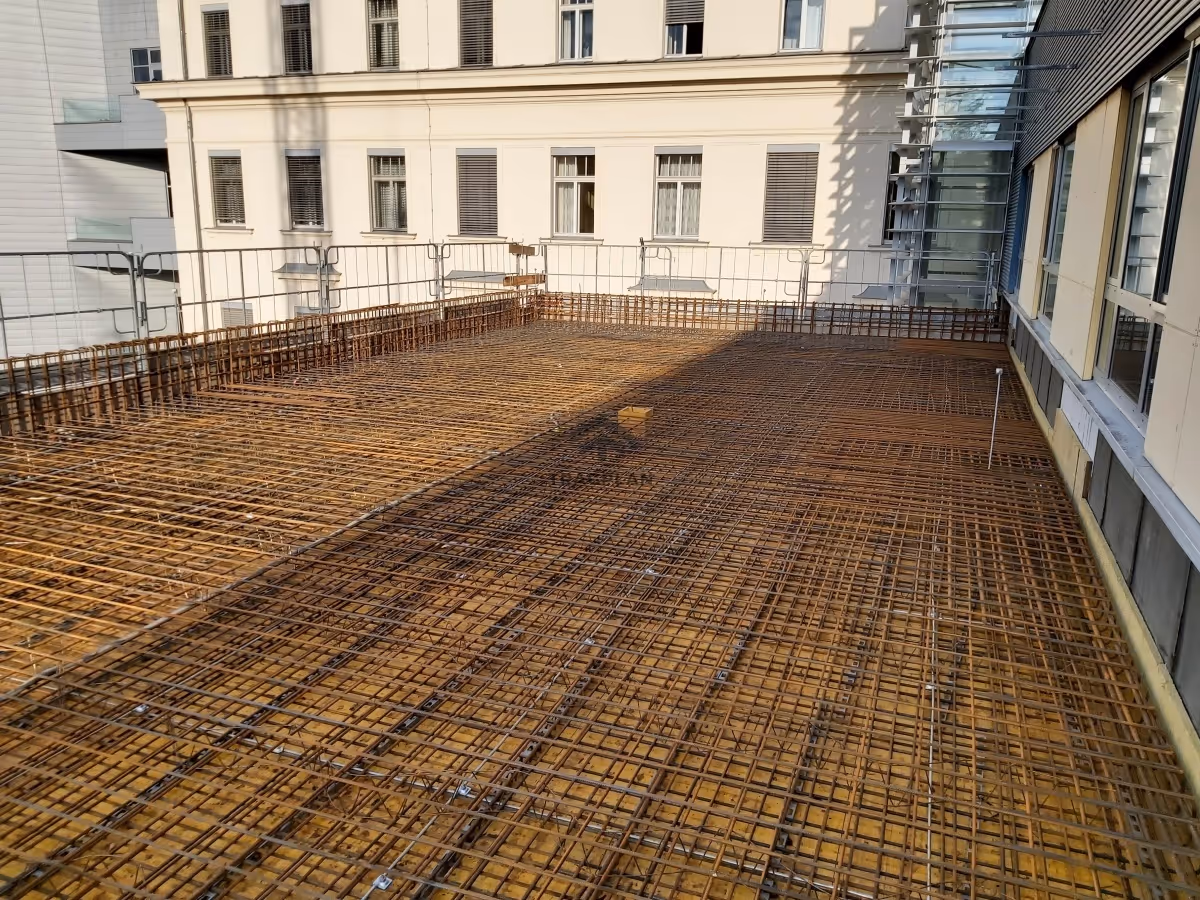

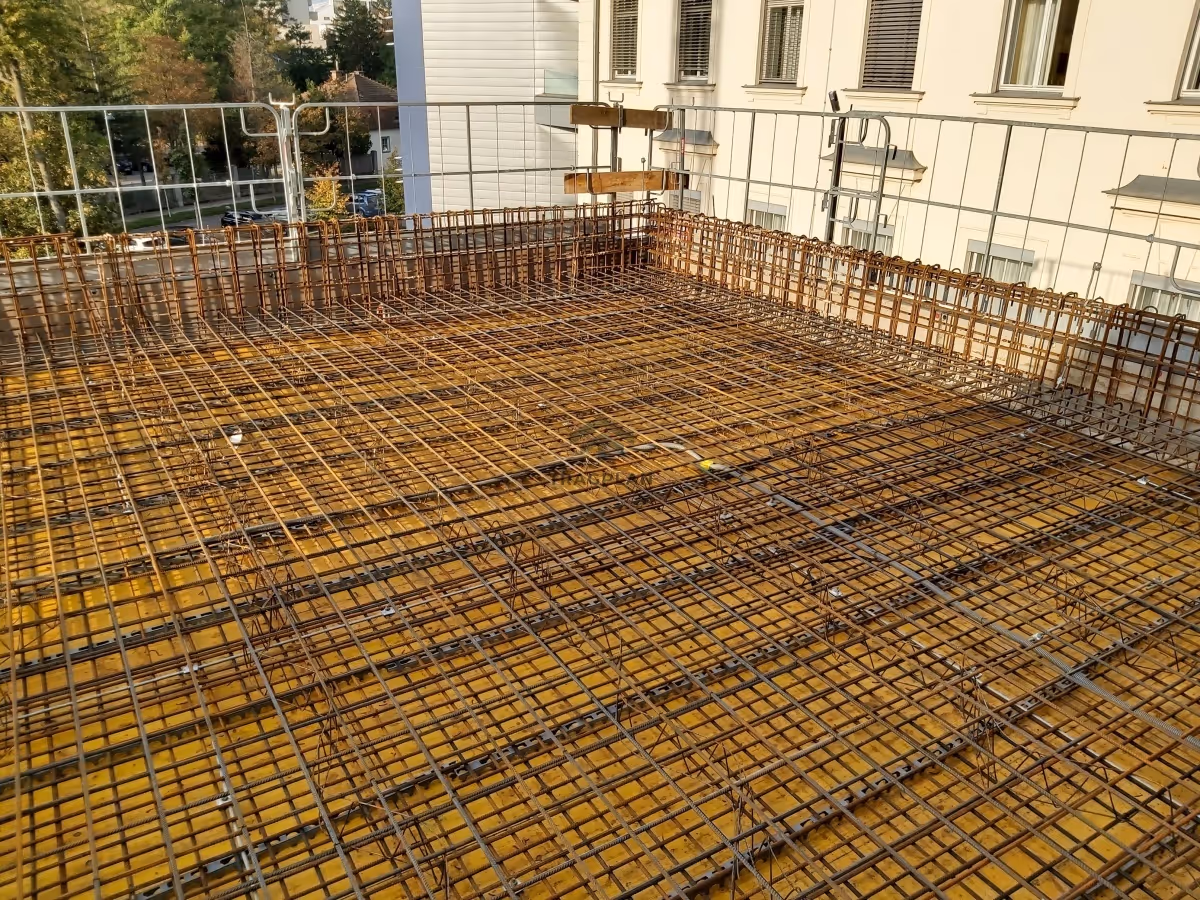

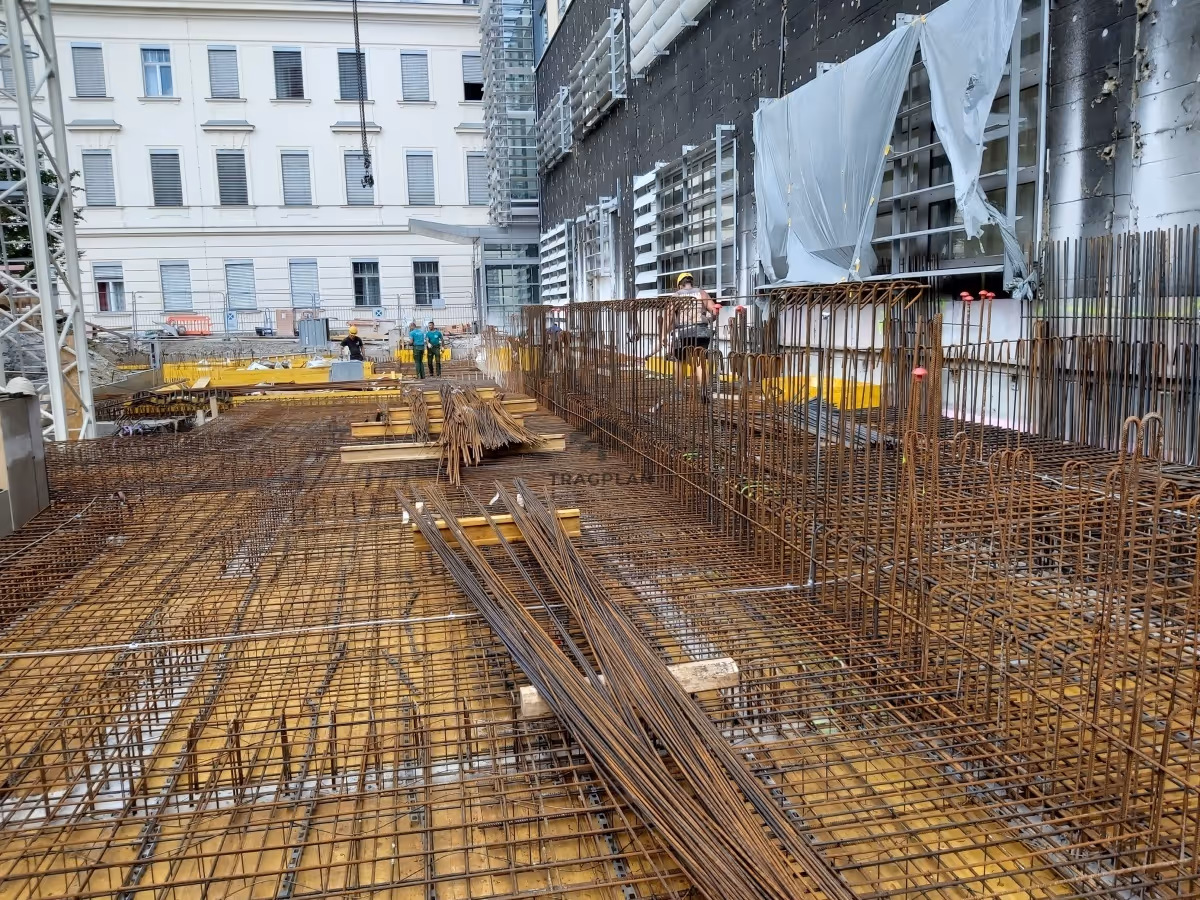

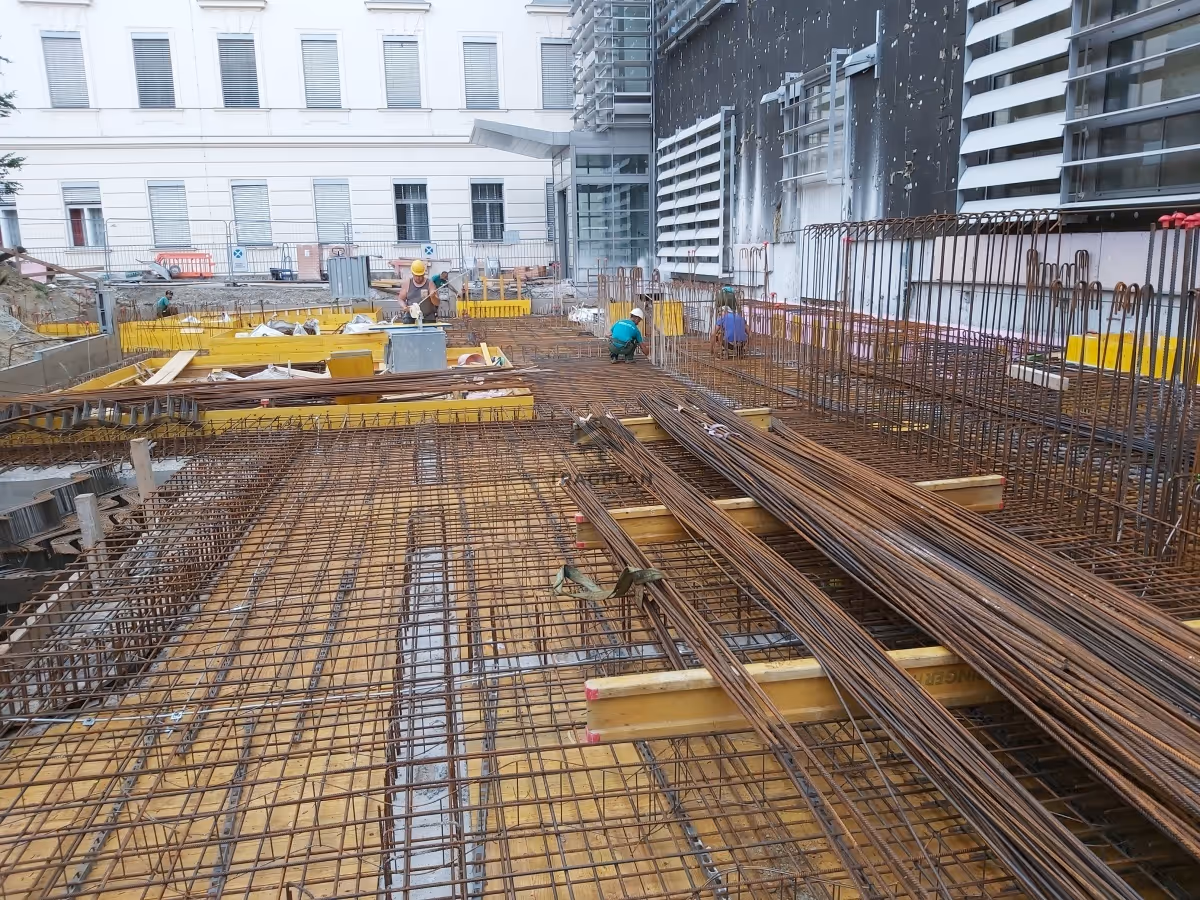

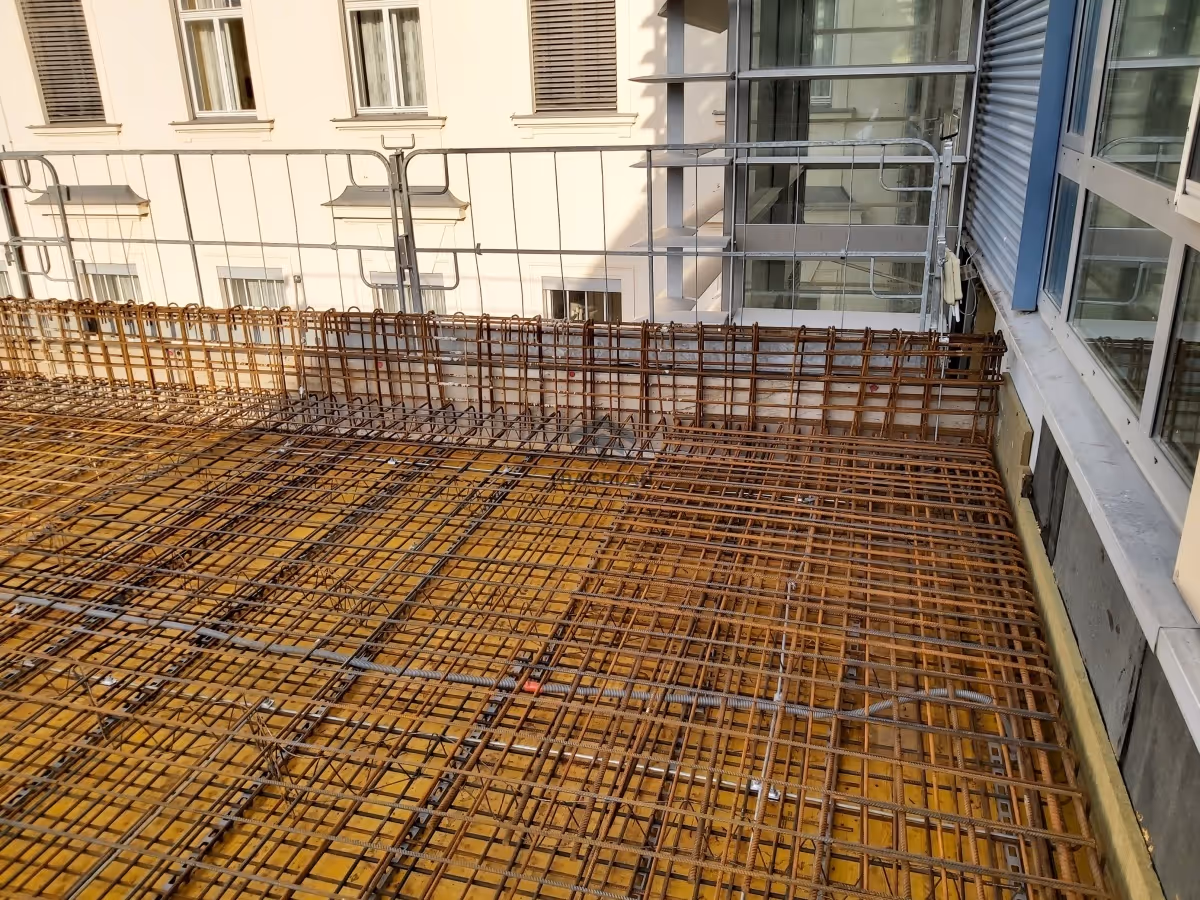

Horizontale tragende Elemente - Decken :

wurden als monolithische Stahlbetondecken ausgeführt. Sie übertragen die Lasten auf die tragenden Wände und bilden zusammen mit diesenein steifes Tragwerksystem, das sowohl vertikale als auch horizontale Lastenabtragen kann.
