‍Tragwerkssystem – Panoramaturm - Rotunde im Prater

Fundierung :

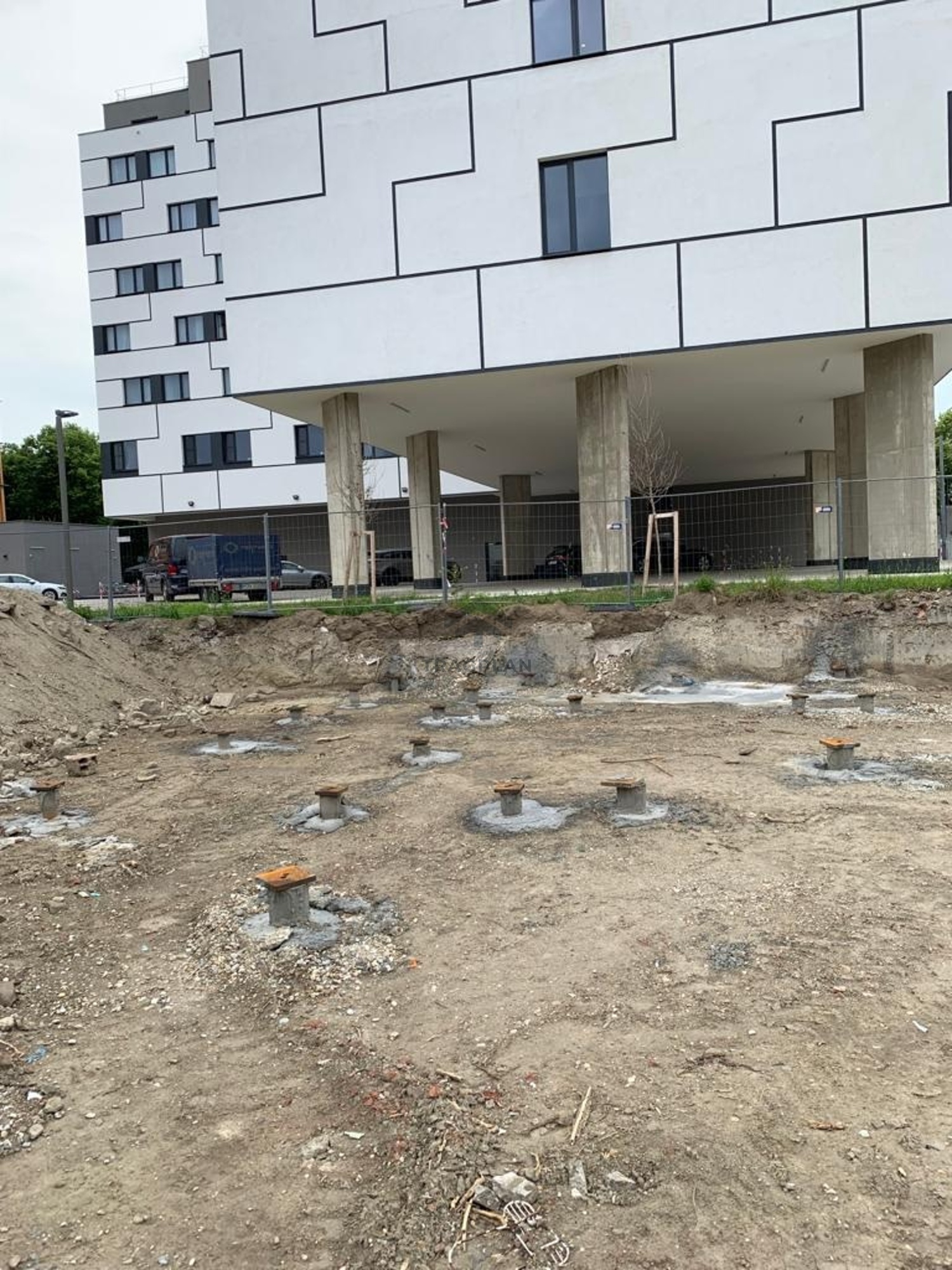

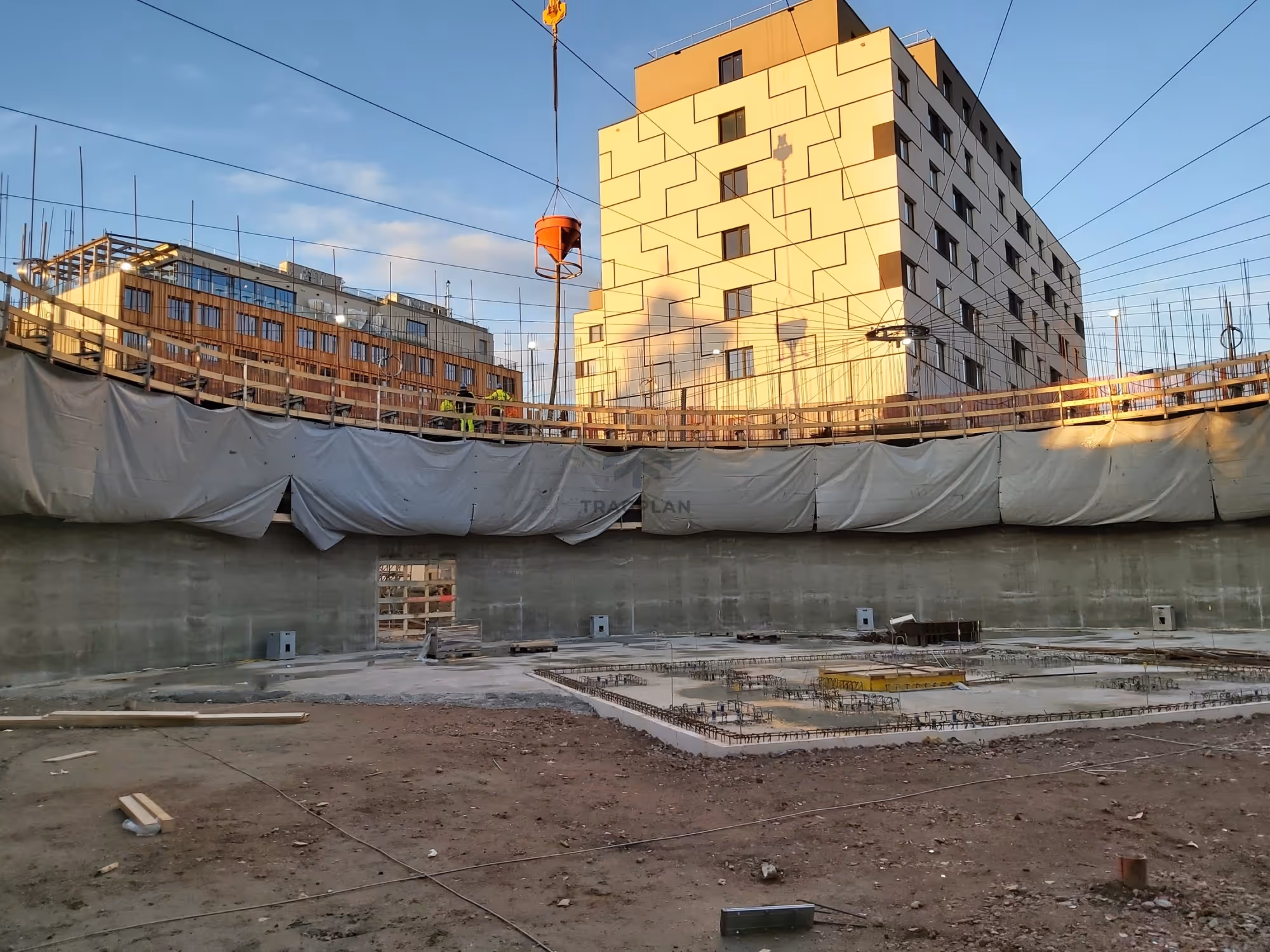

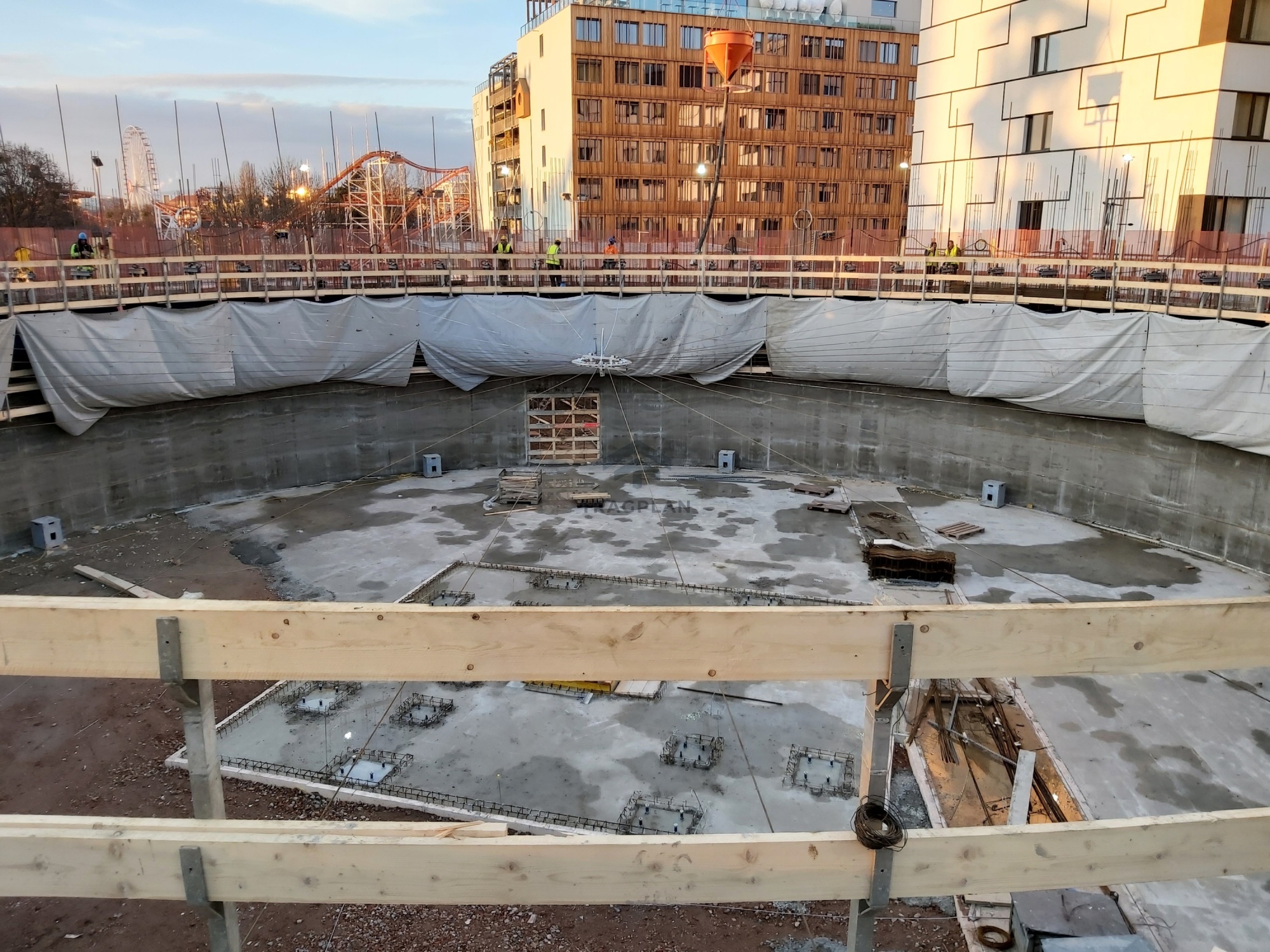

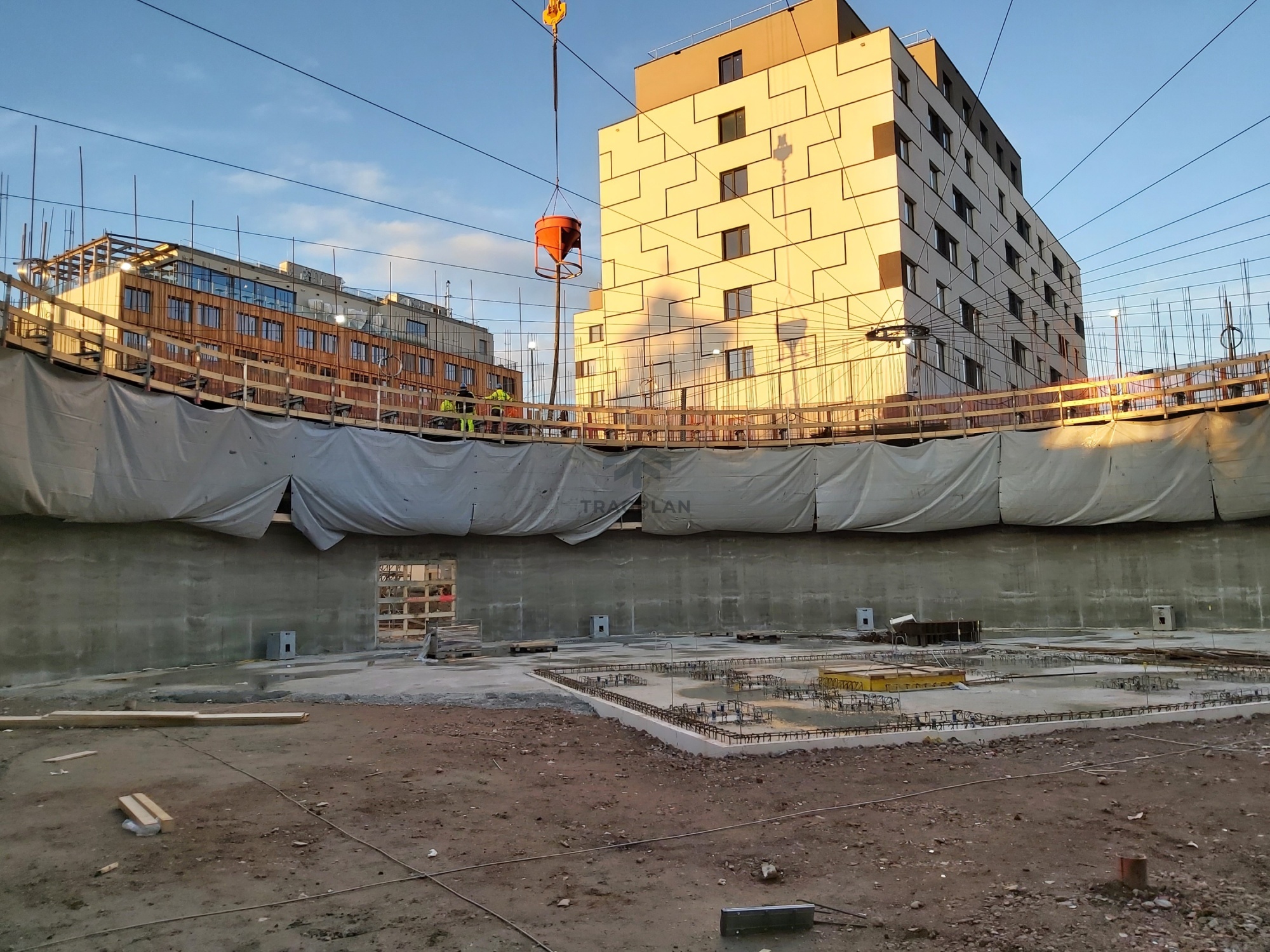

Die Gründung erfolgt über duktile Pfähle , die in Kombination mit einem Ortbetonrost eine stabile Lastabtragung ins Baugrundgewährleisten. Die Pfähle tragen sowohl die vertikalen Lasten des Turms alsauch die Lasten der Innenstahlkonstruktion.

Wände :

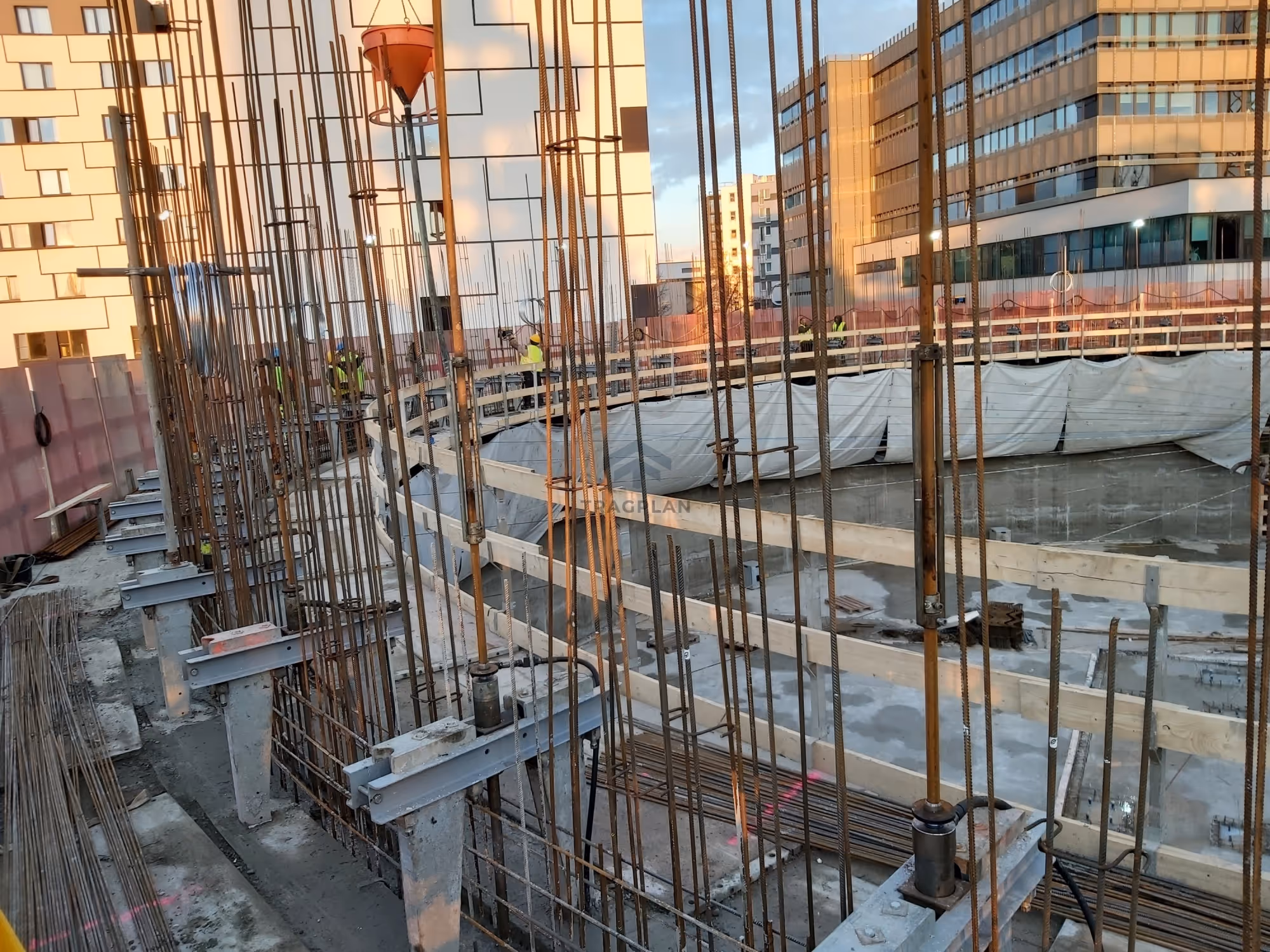

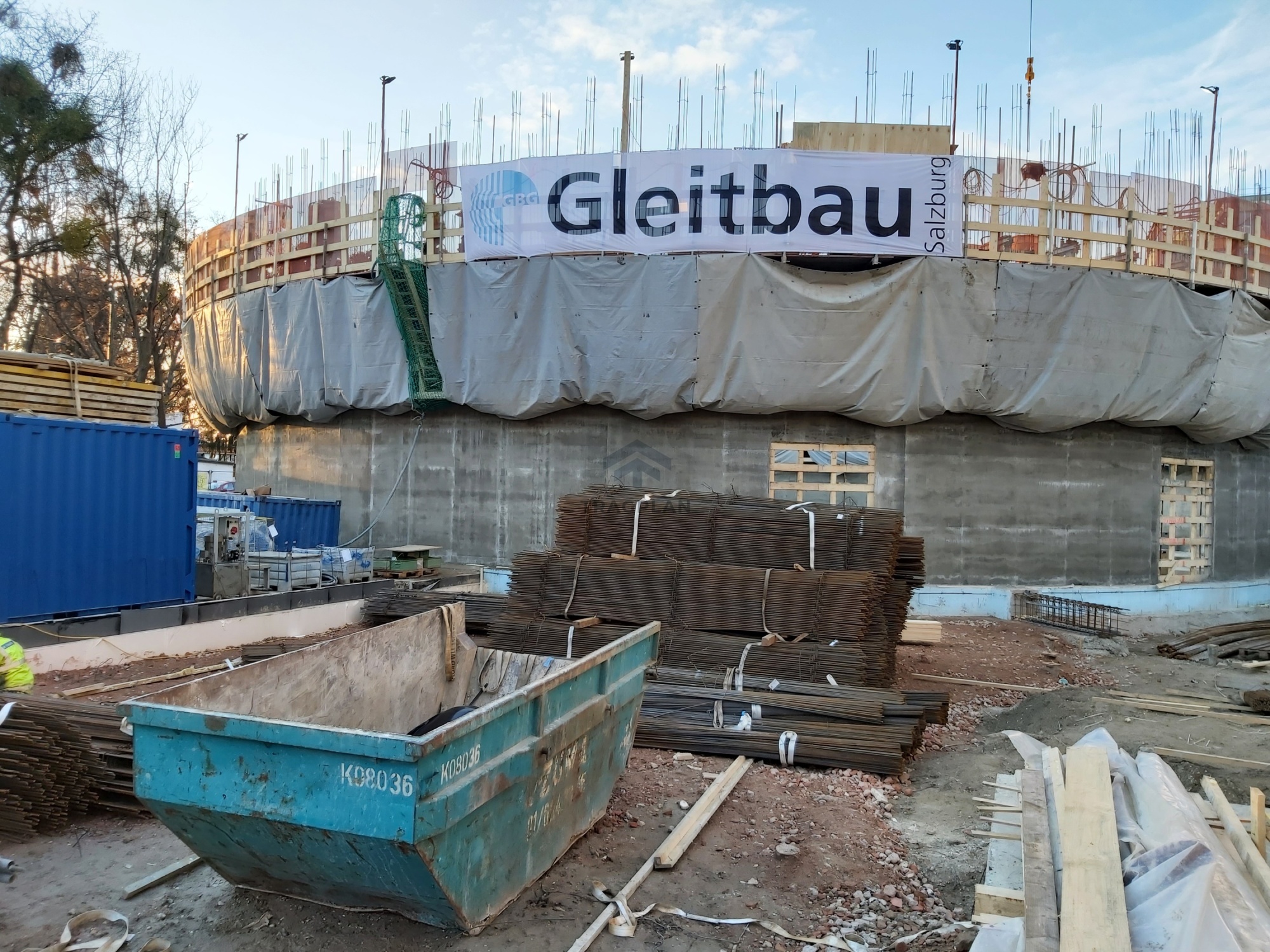

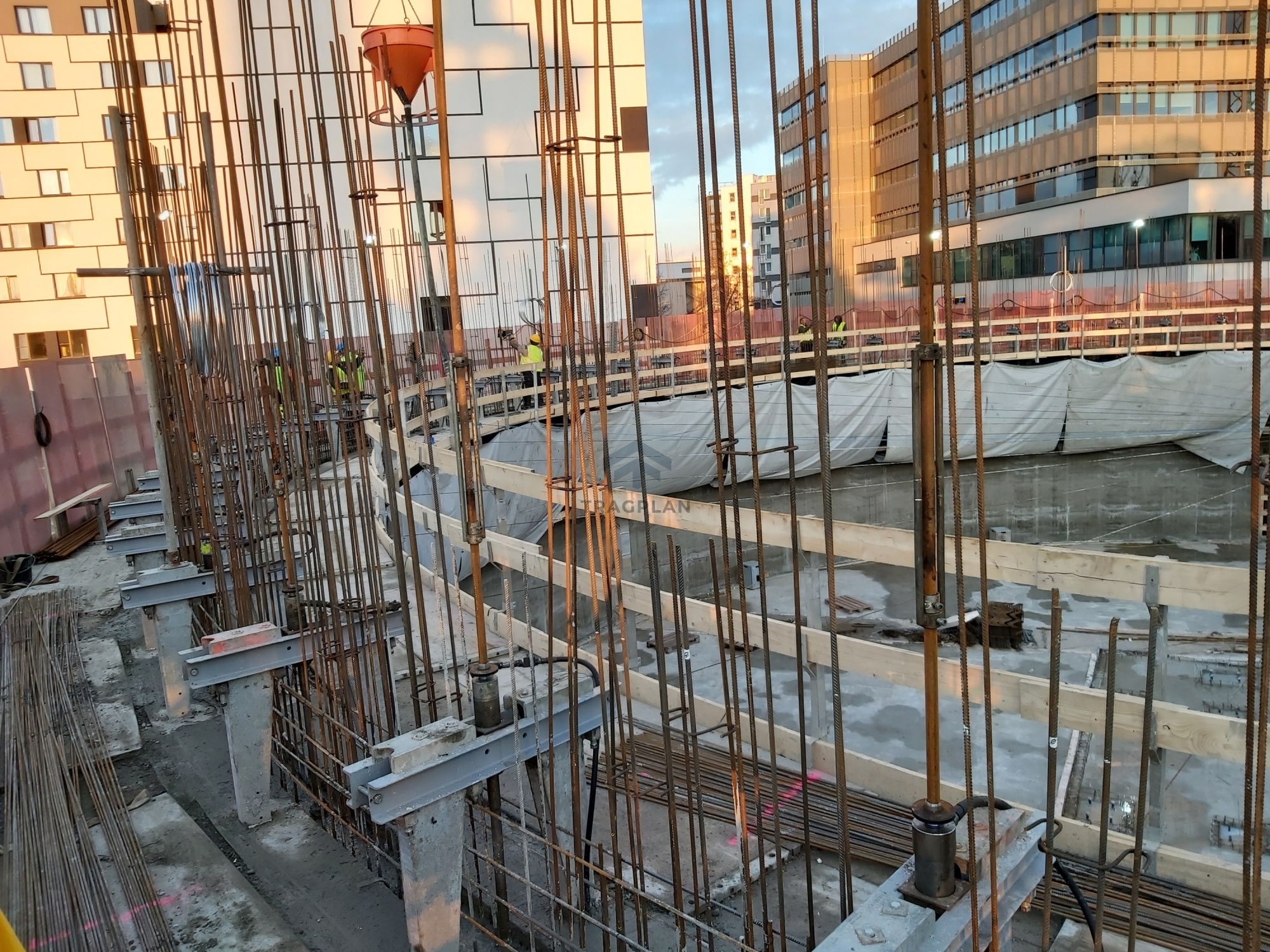

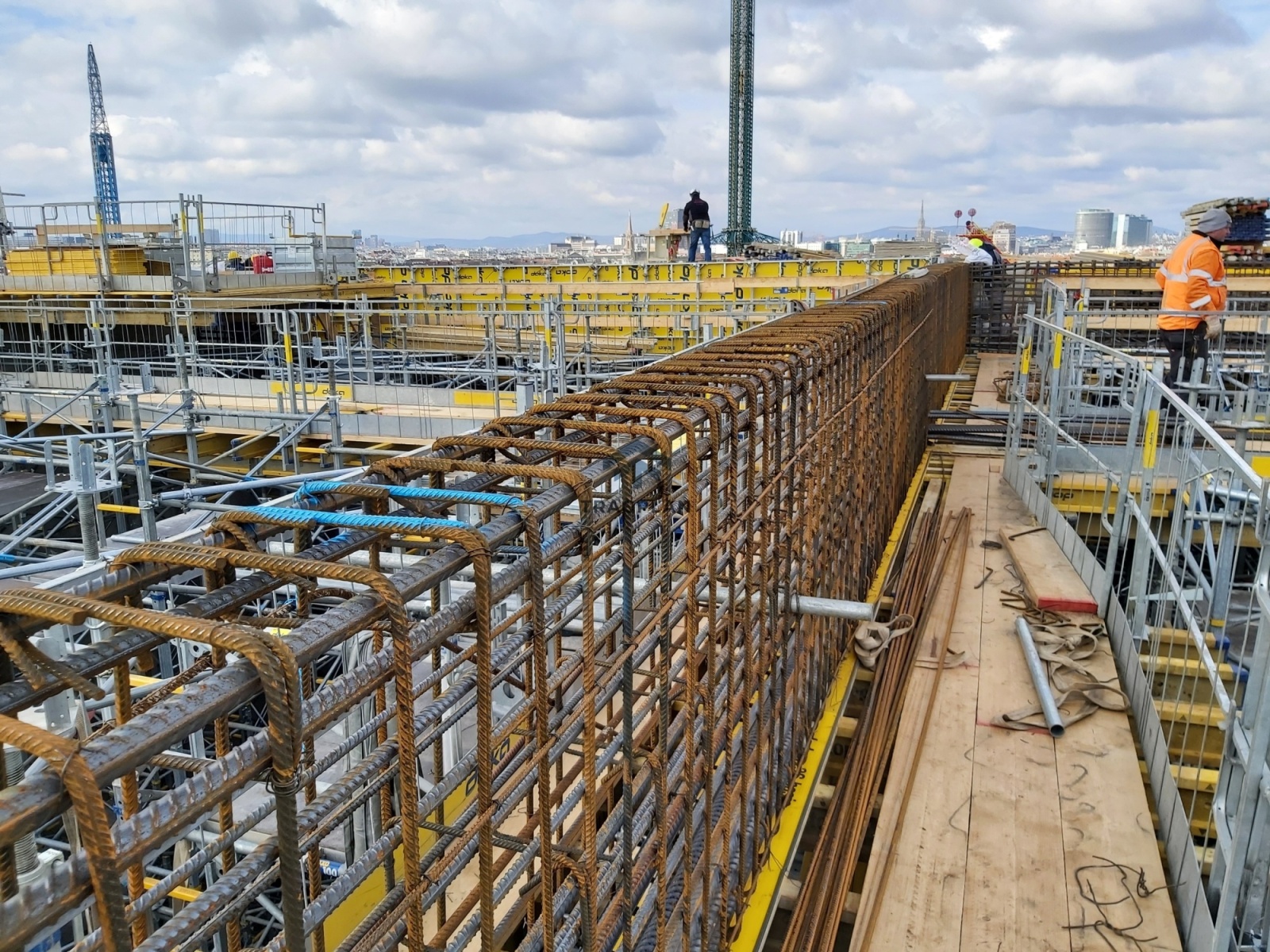

Die Wände des Turms werden im Gleitbauverfahren hergestellt,wodurch eine monolithische, hohe und schlanke Wandstruktur mit hoherTragfähigkeit und hervorragender Ebenheit entsteht.

Abschlussdecke und Dachträger :

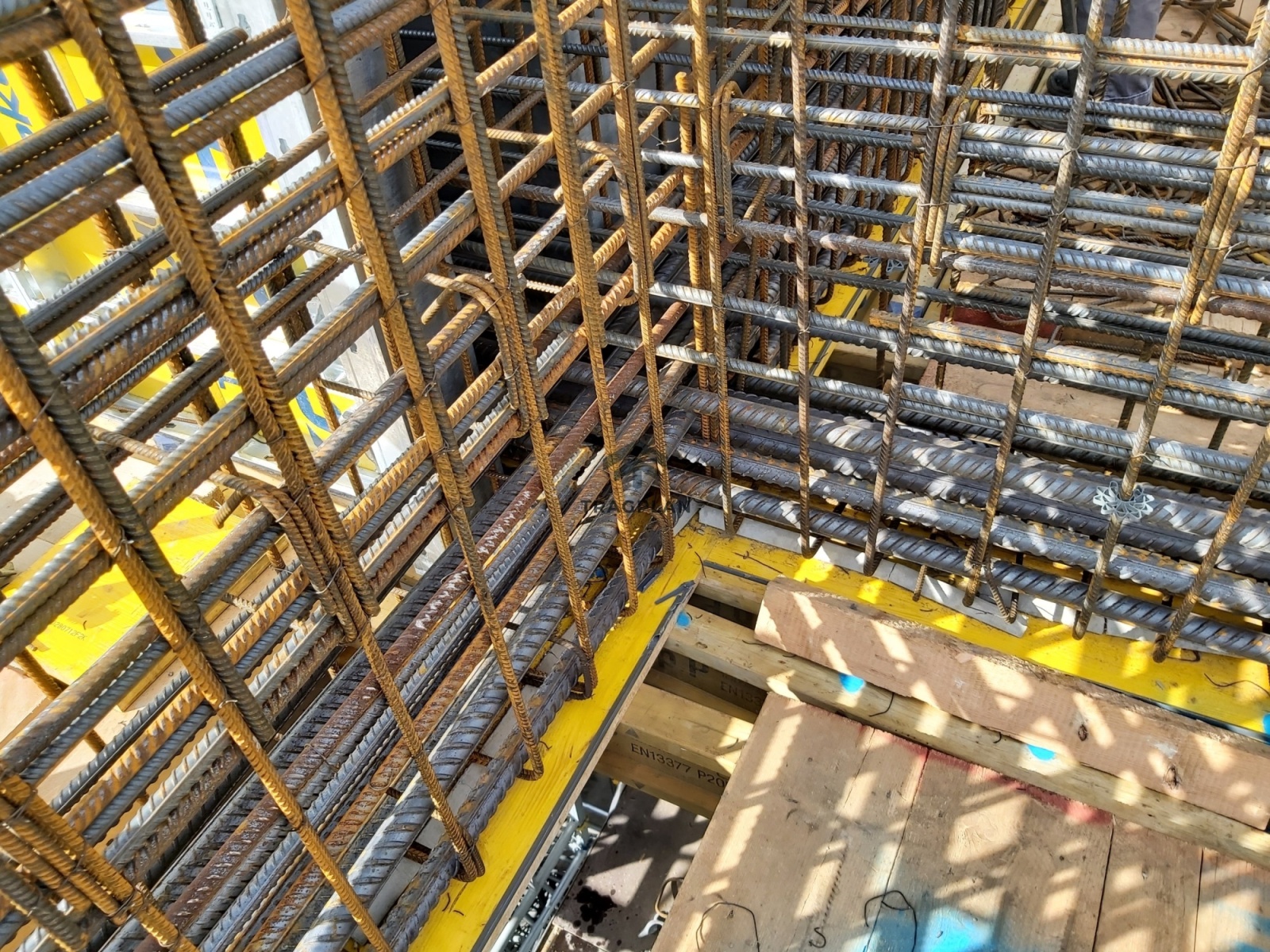

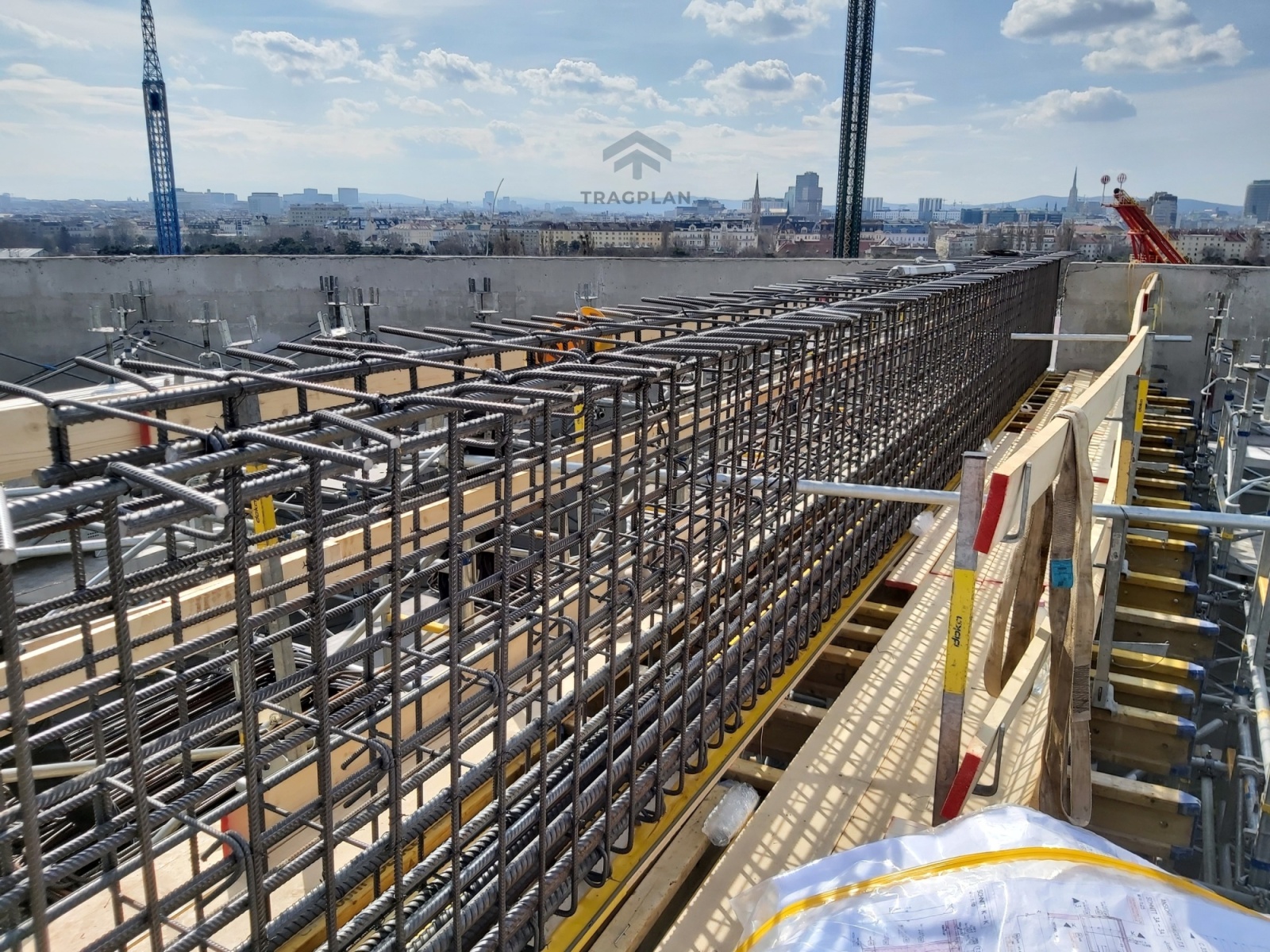

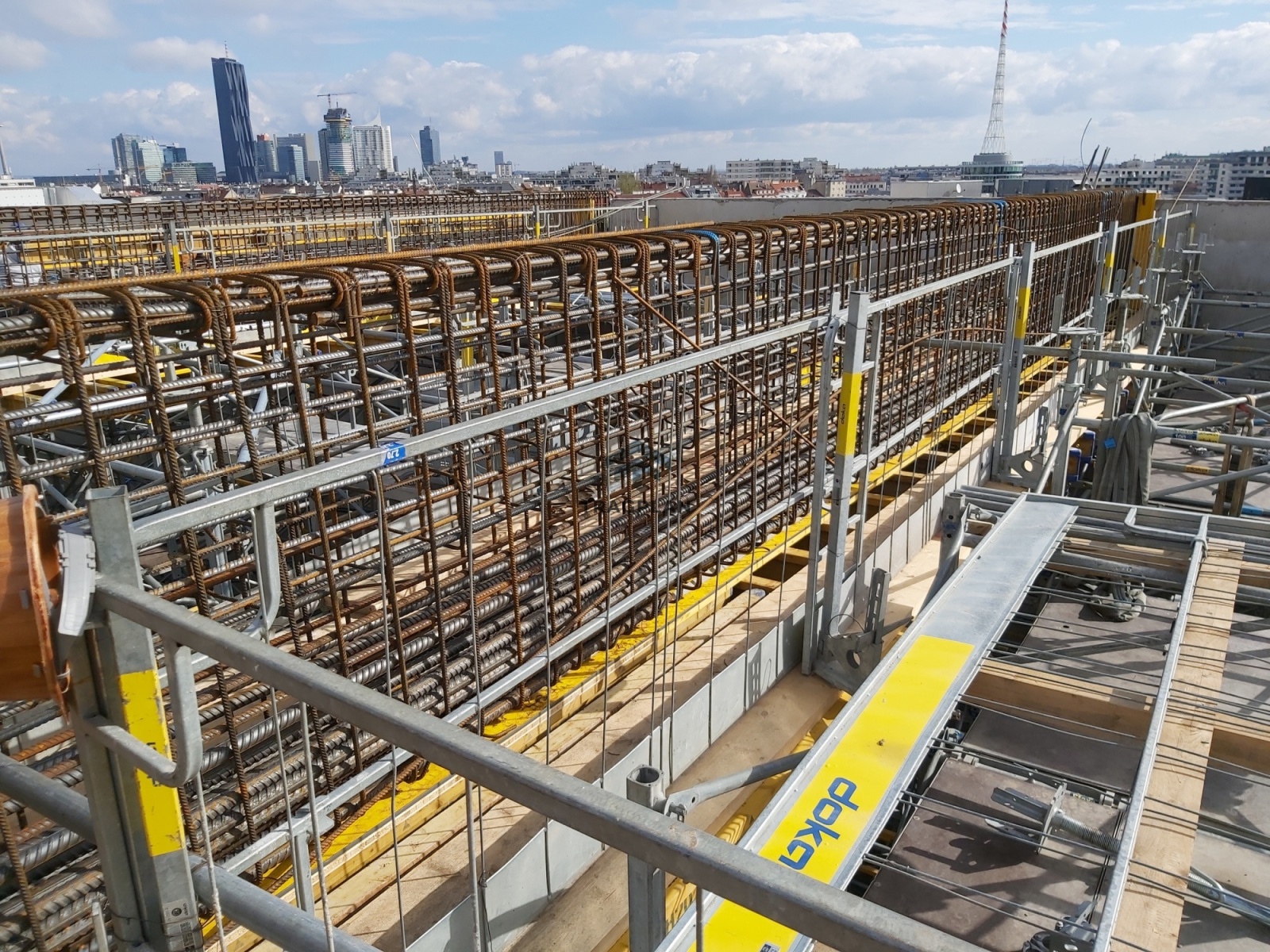

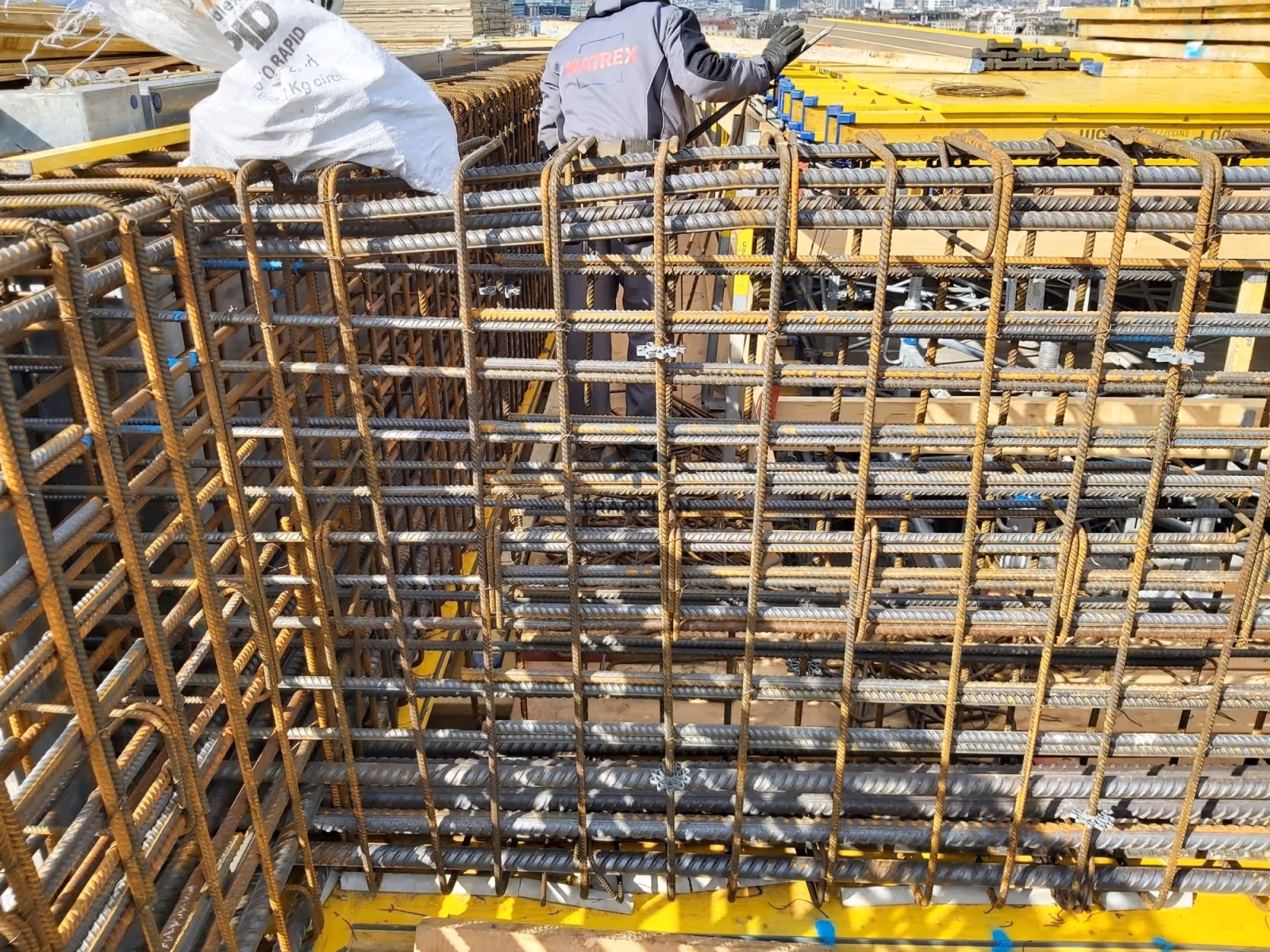

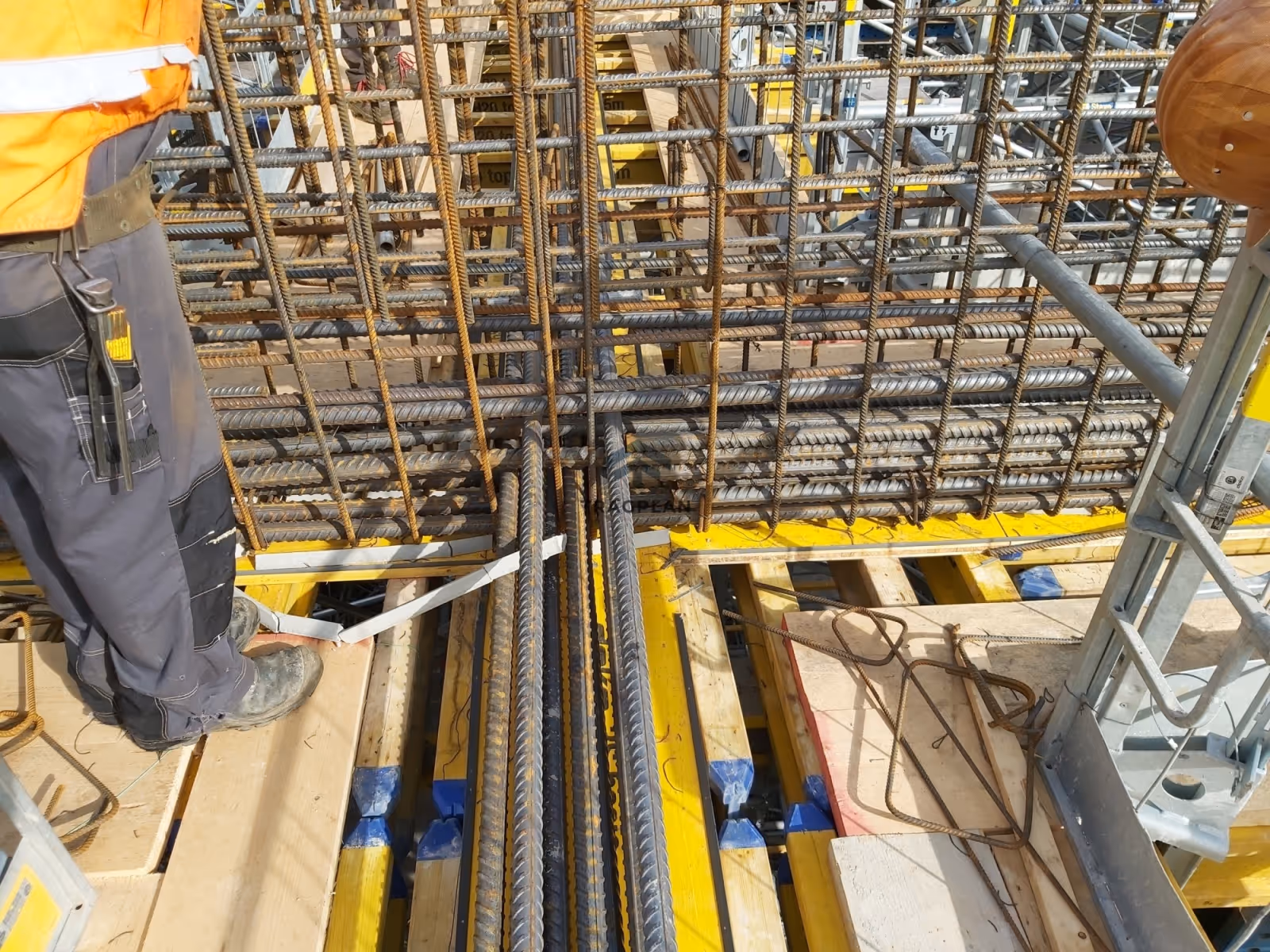

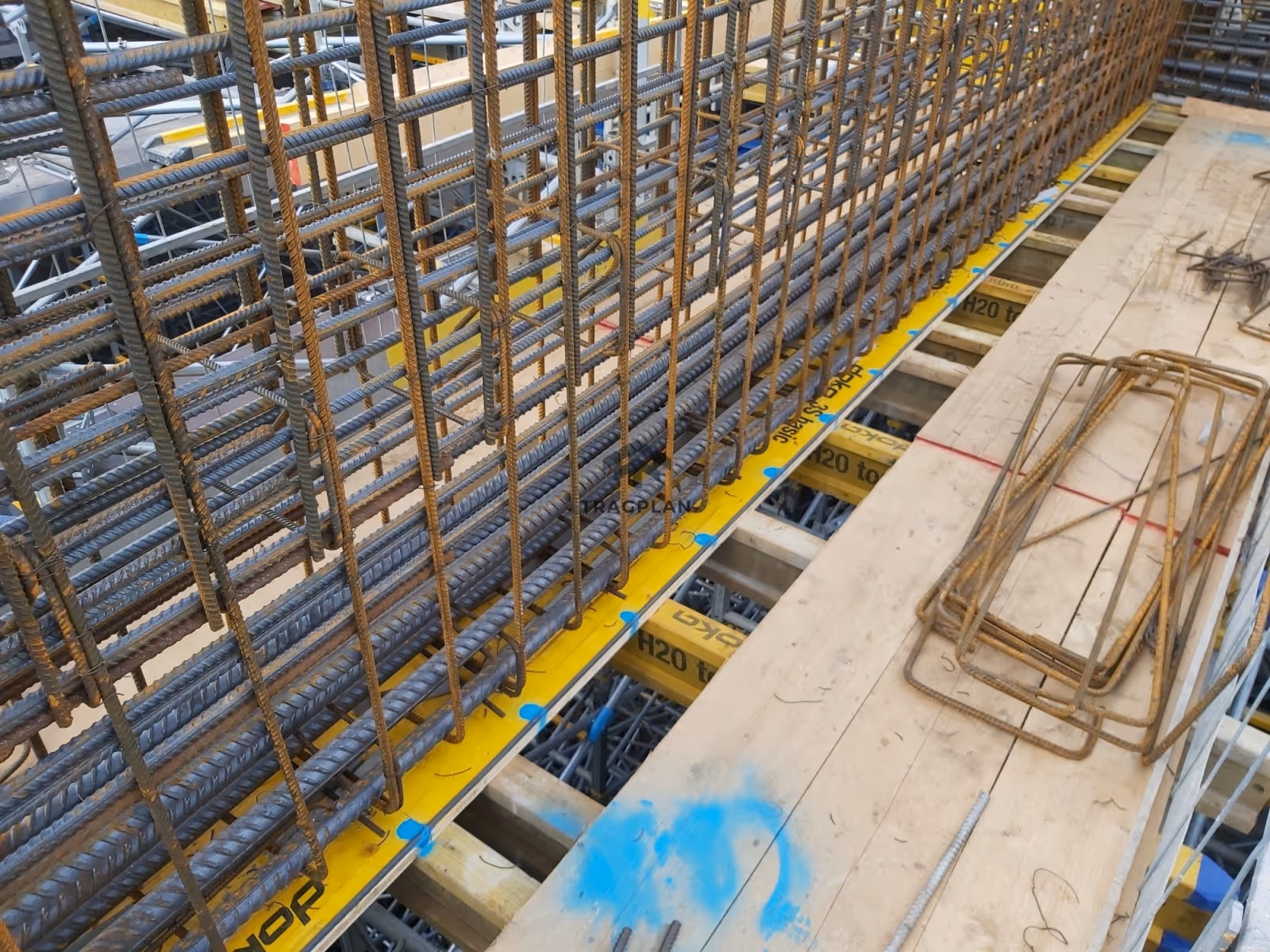

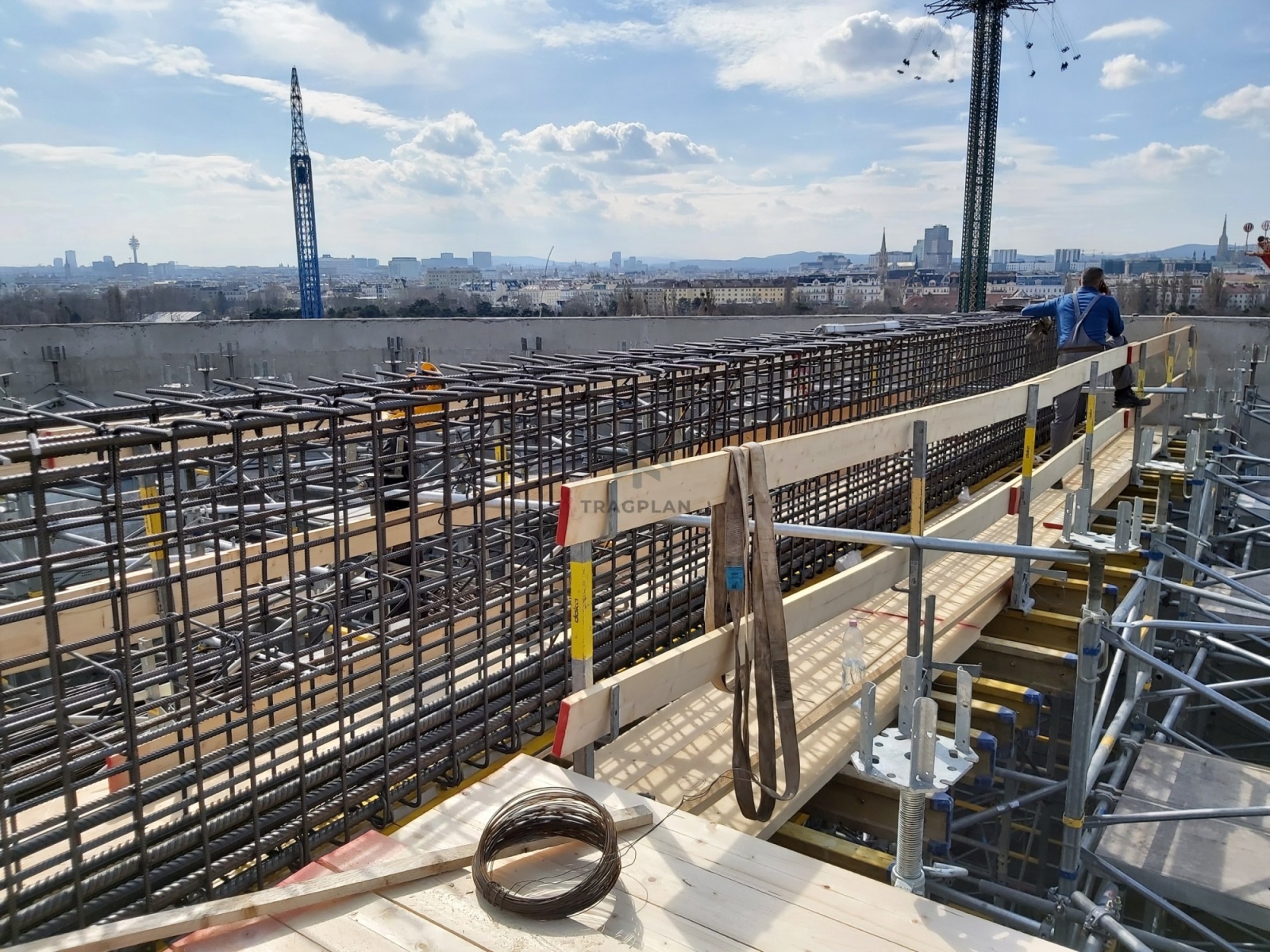

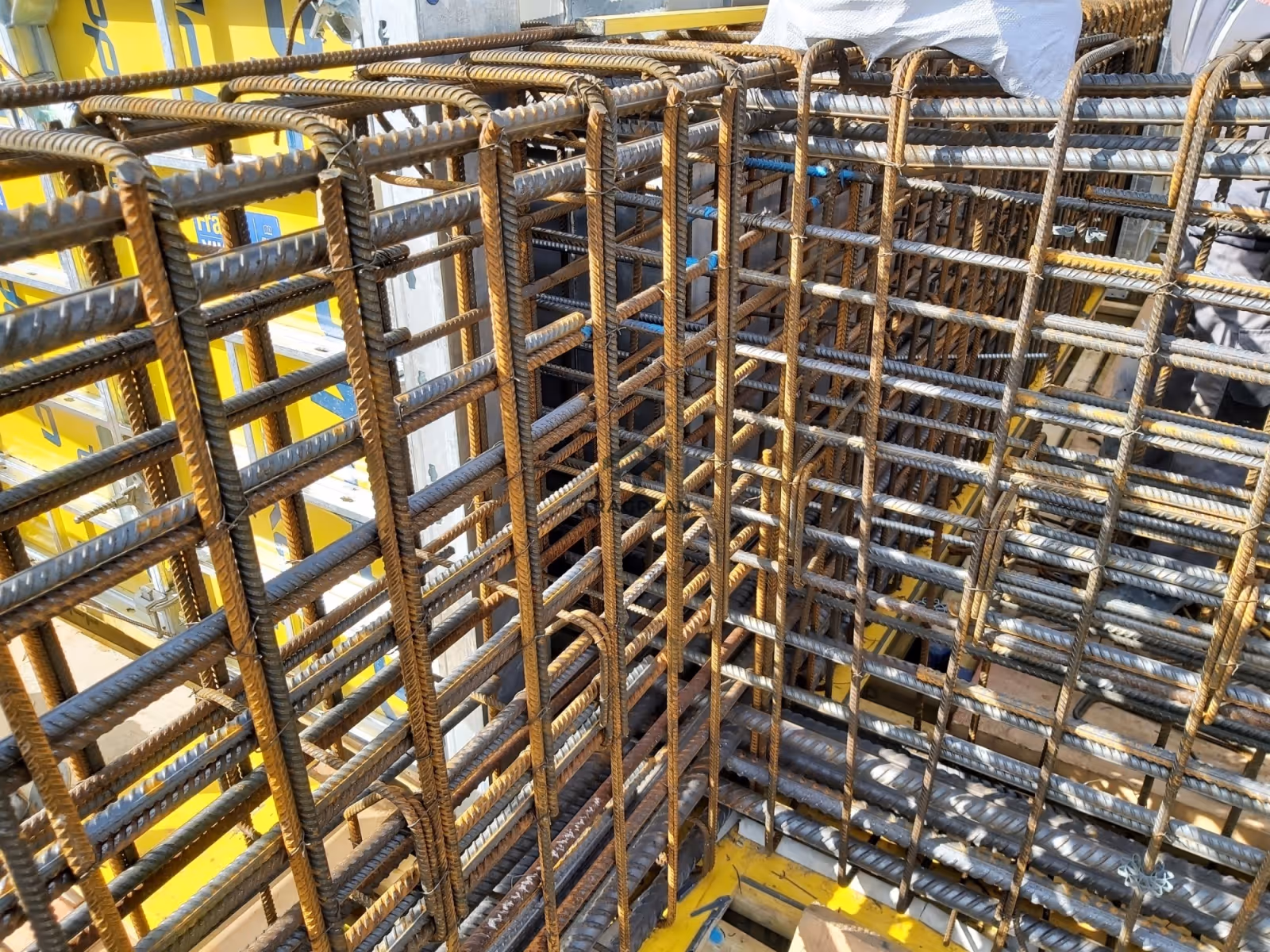

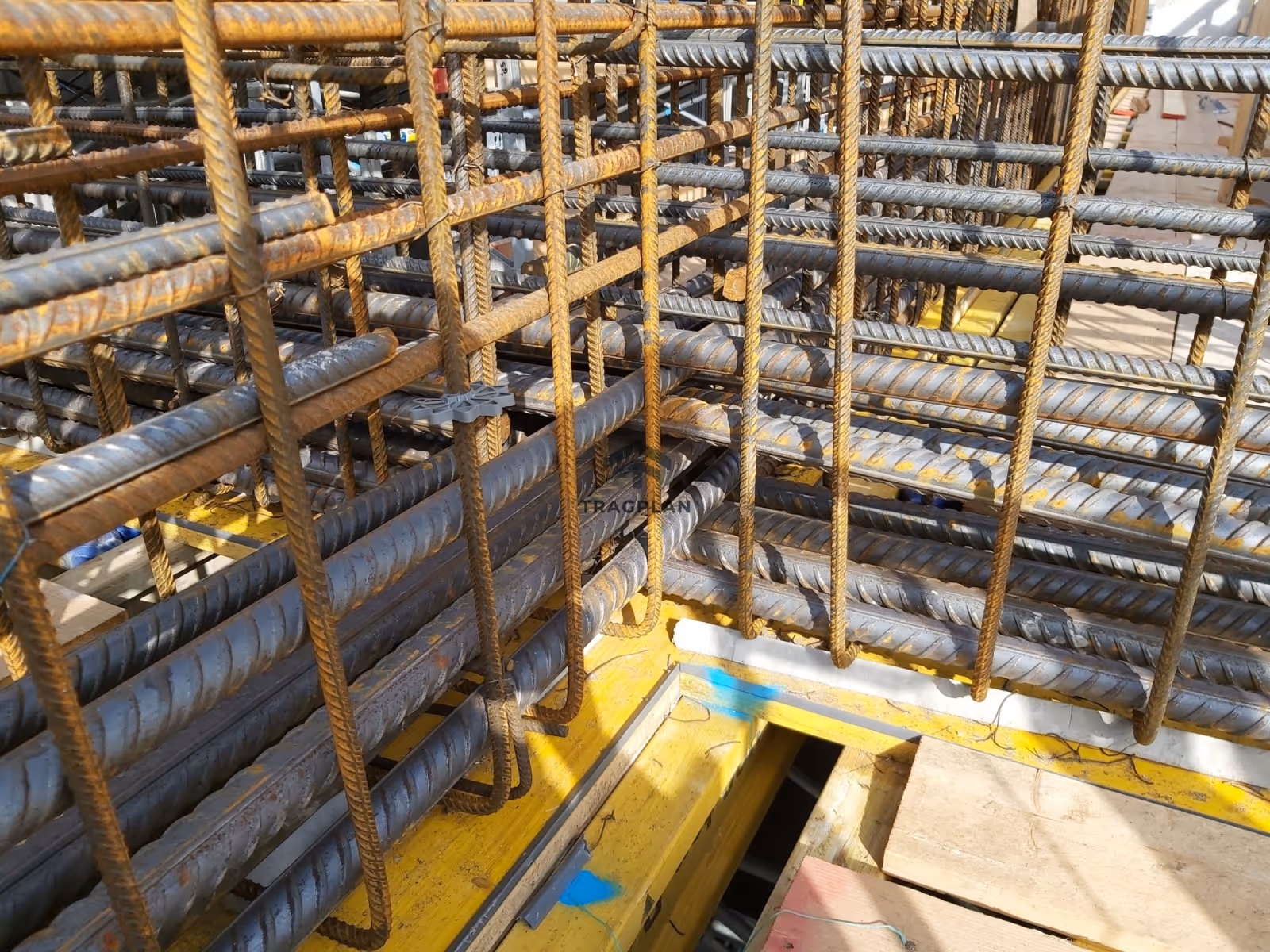

Die Abschlussdecke und die Dachträger bestehen aus Stahlbeton, um die hohen Lasten der Dachkonstruktion zuverlässig abzutragen.

Innenpanorama :

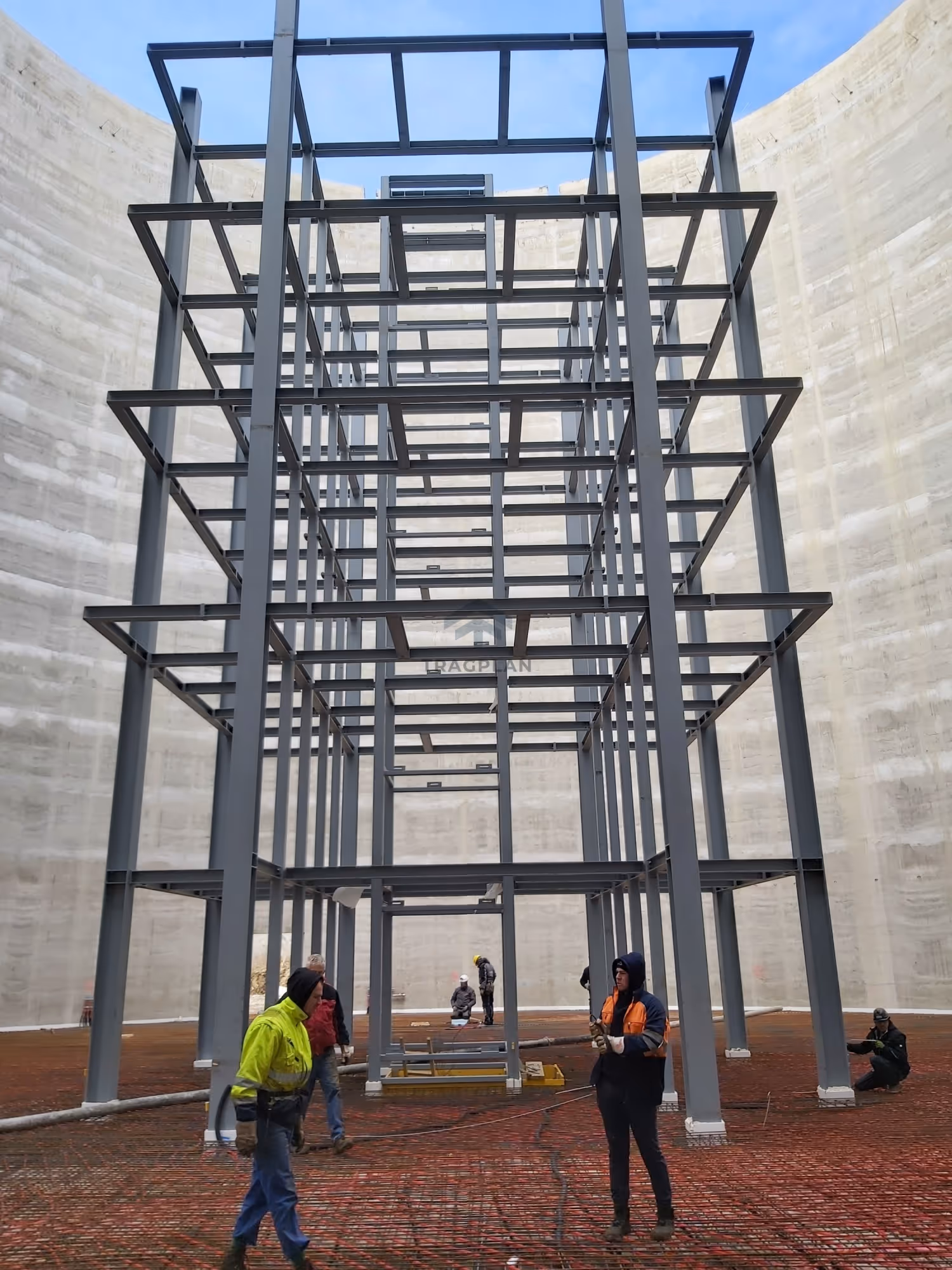

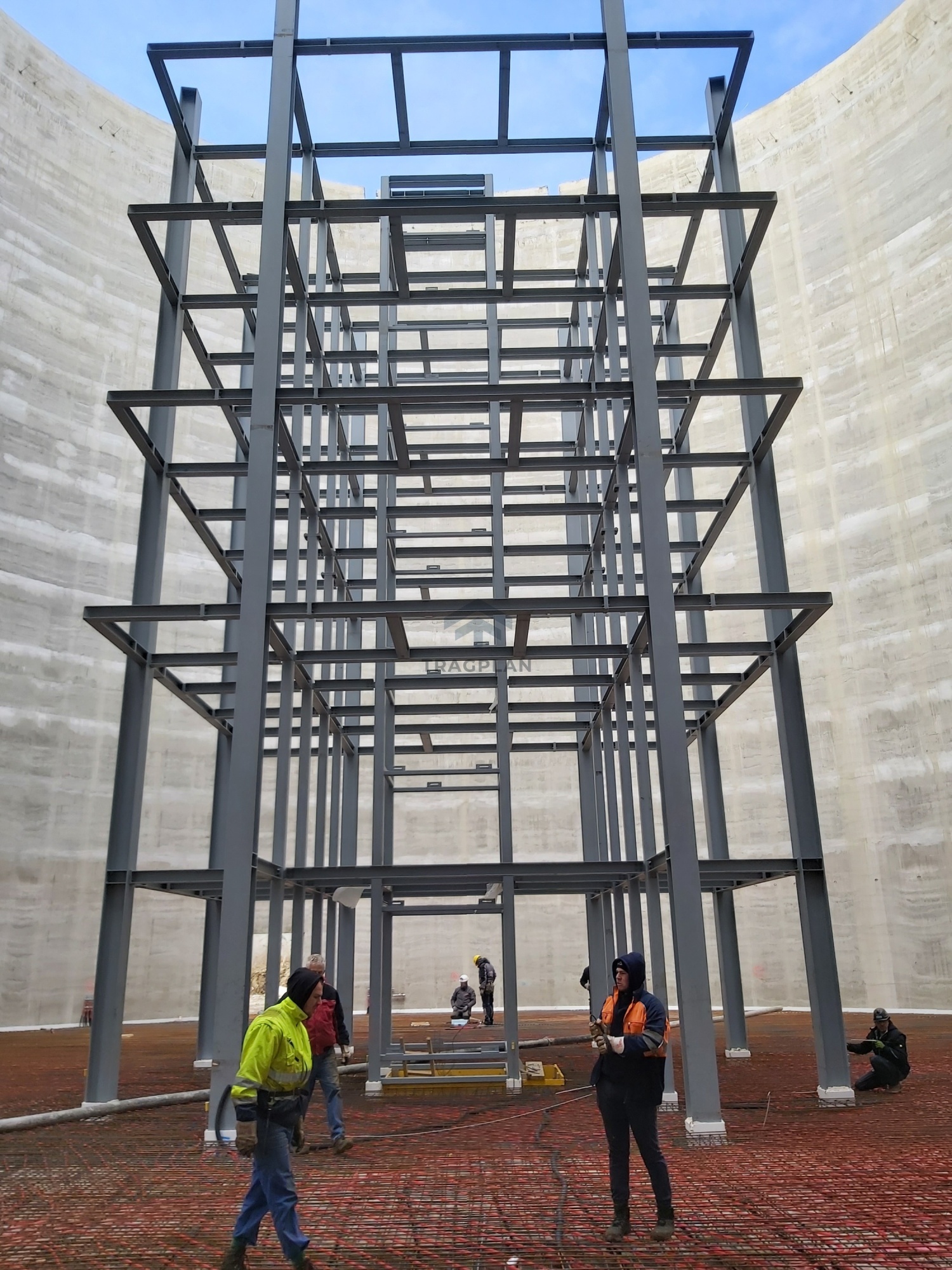

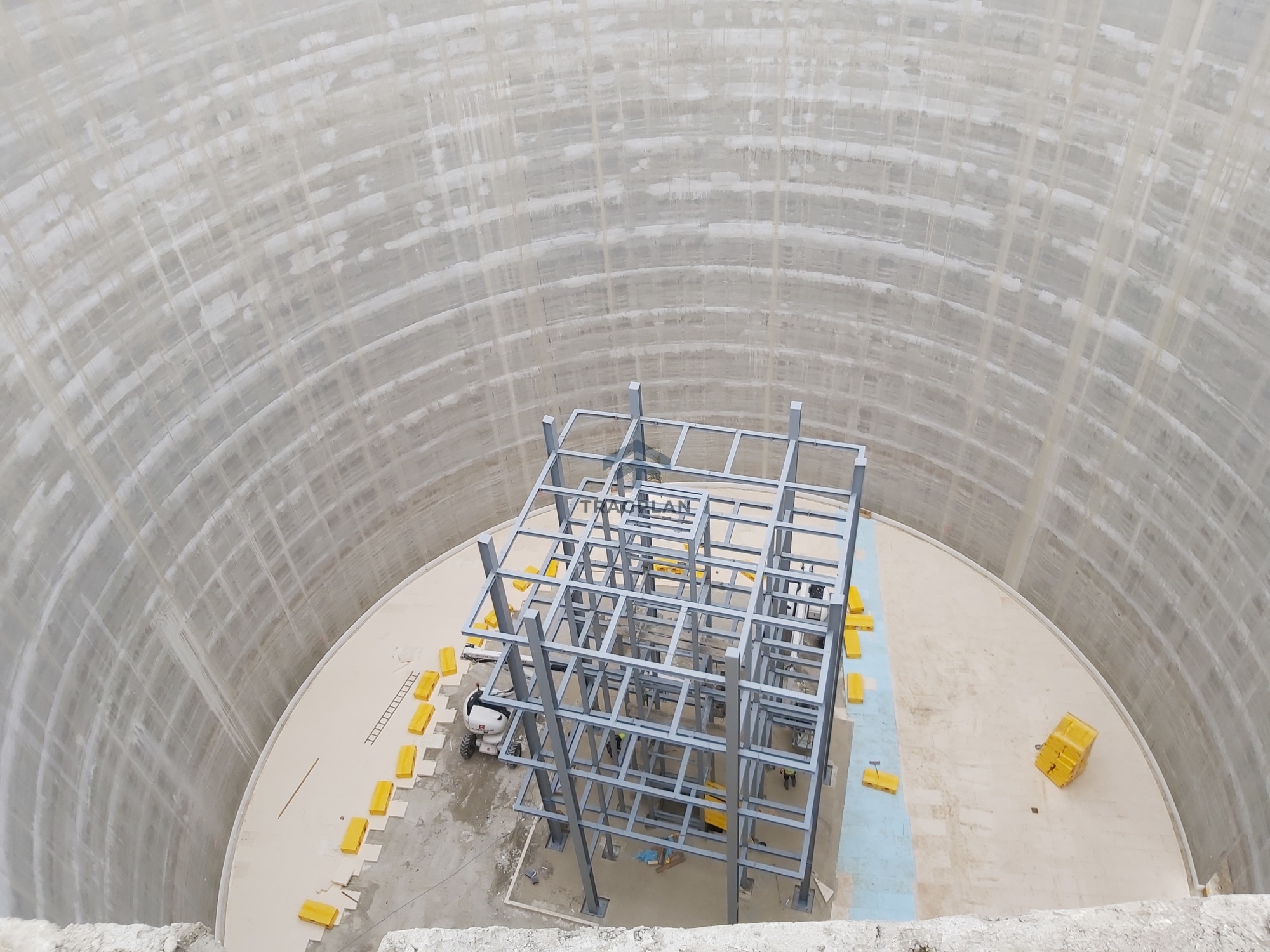

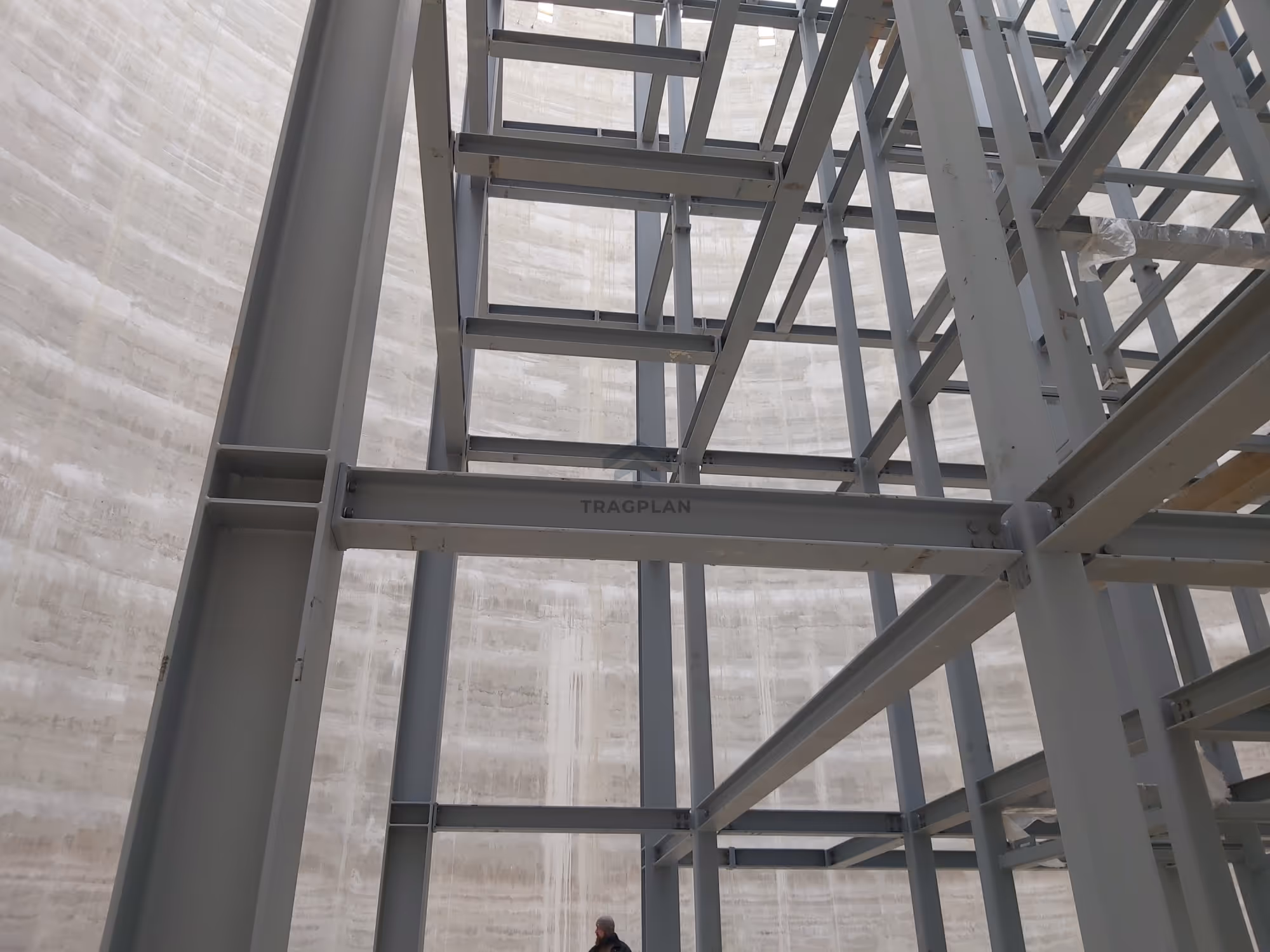

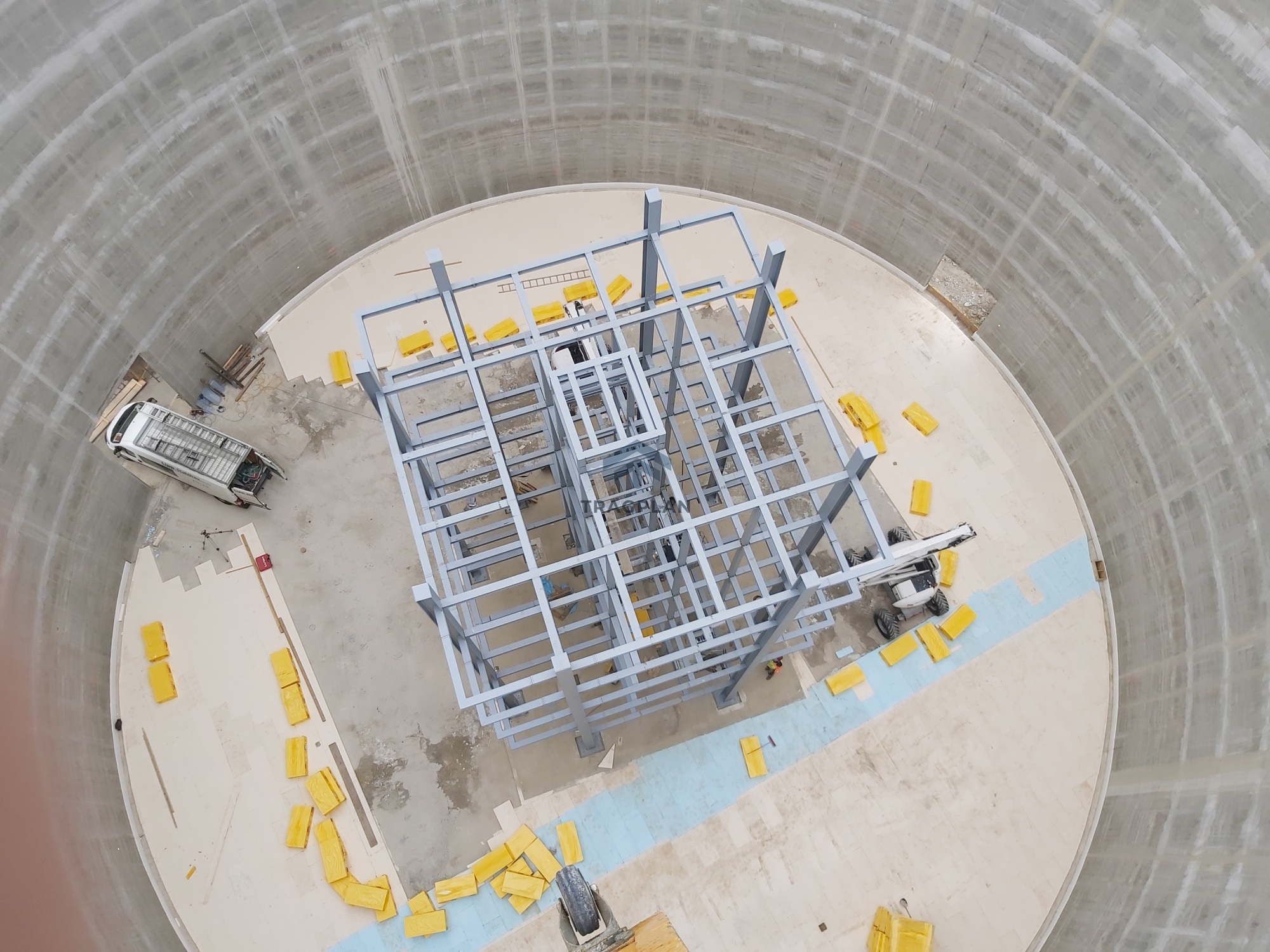

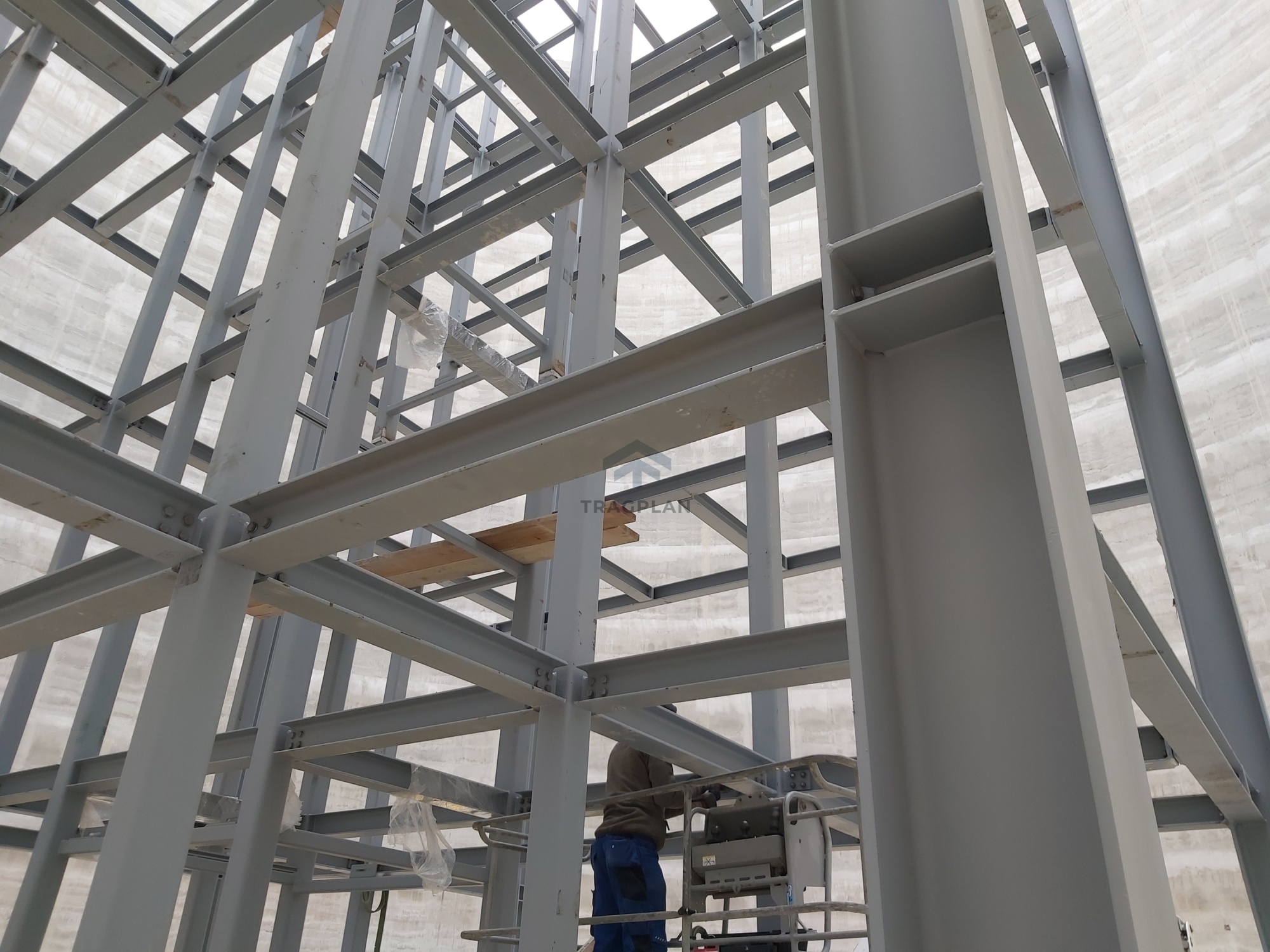

Die Innenpanoramakonstruktion ist als separateStahlkonstruktion ausgeführt und hat eine Höhe von ca. 16 m. Diese Konstruktion ist unabhängig vom tragenden Außenbau, um Bewegungen und Setzungen derHauptstruktur nicht auf die Besucherplattform zu übertragen.

Zusammenfassung:‍

Fundierung: duktile Pfähle & Ortbetonrost

Haupttragwerk: Wände im Gleitbau, Abschlussdecke & Dachträger aus Stahlbeton

Innenpanorama: separate Stahlkonstruktion, Höhe 16 m
