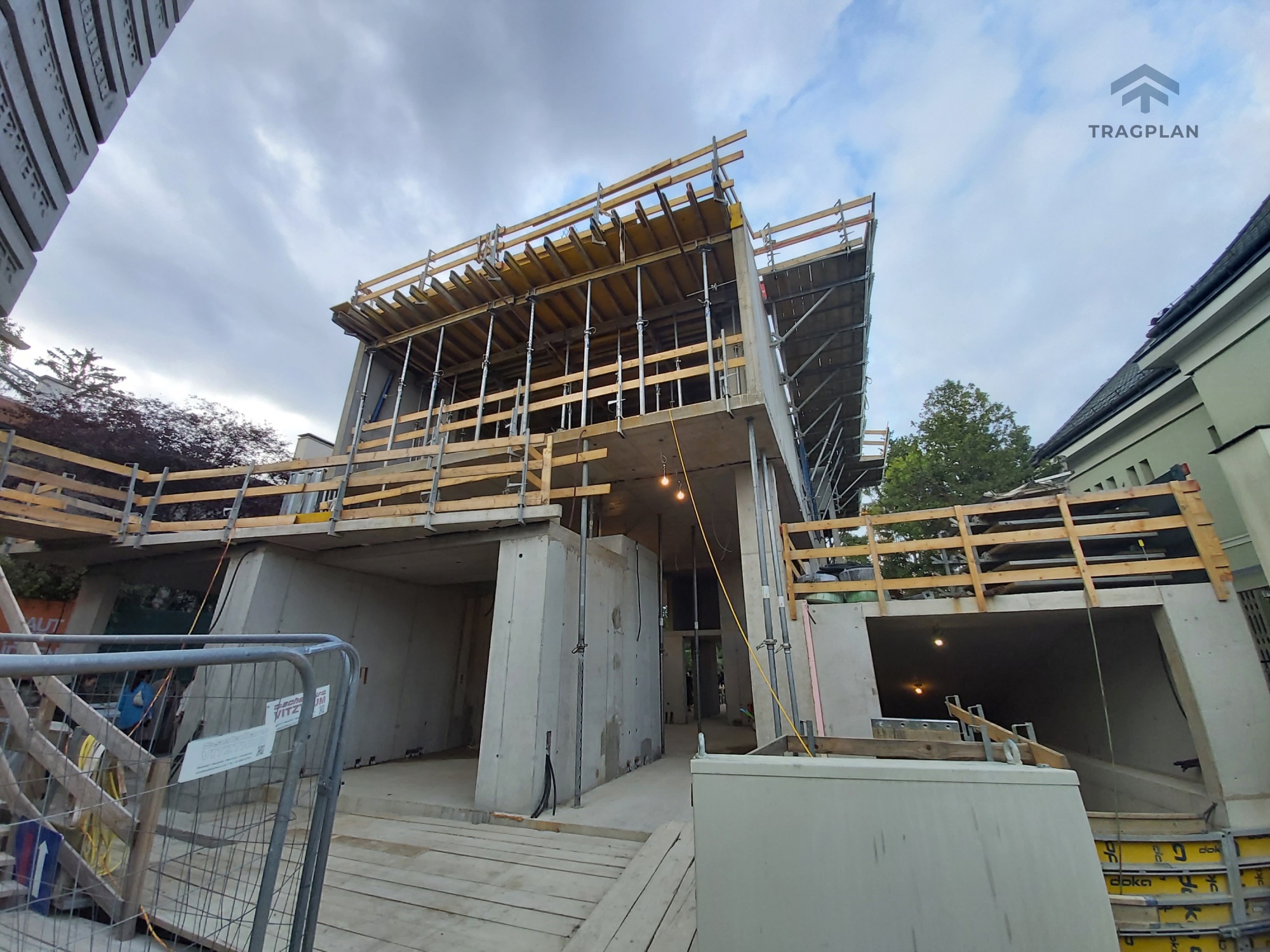

Tragwerkssystem - 3 stöckige Villa in Wien

Die geplante Villa umfasst drei oberirdische Geschosse mit komplexenHöhenversprüngen, die sowohl architektonisch als auch statisch erhöhteAnforderungen an das Tragwerk stellen. Hinzu kamen die anspruchsvolleBewehrungsplanung, die Detailausbildung von Anschlüssen sowie Anforderungen ausBrandschutz, Schallschutz und Wärmeschutz. Auch die Ausführung ist komplex - Schalung,Betonage, Fugen, Qualitätssicherung. Die enge Koordination mit Architekten,Haustechnikern und Baufirmen erhöht die Komplexität der Planung zusätzlich –aber das ERGEBNIS IST ES WERT.

Baugrubensicherung :

Die einseitige Baugrubensicherung erfolgt mittels aufgelöste Bohrpfahlwand mit einem Durchmesser von 52 cm mit Spritzbetonausfachung welcheabschnittsweise hergestellt wurde.

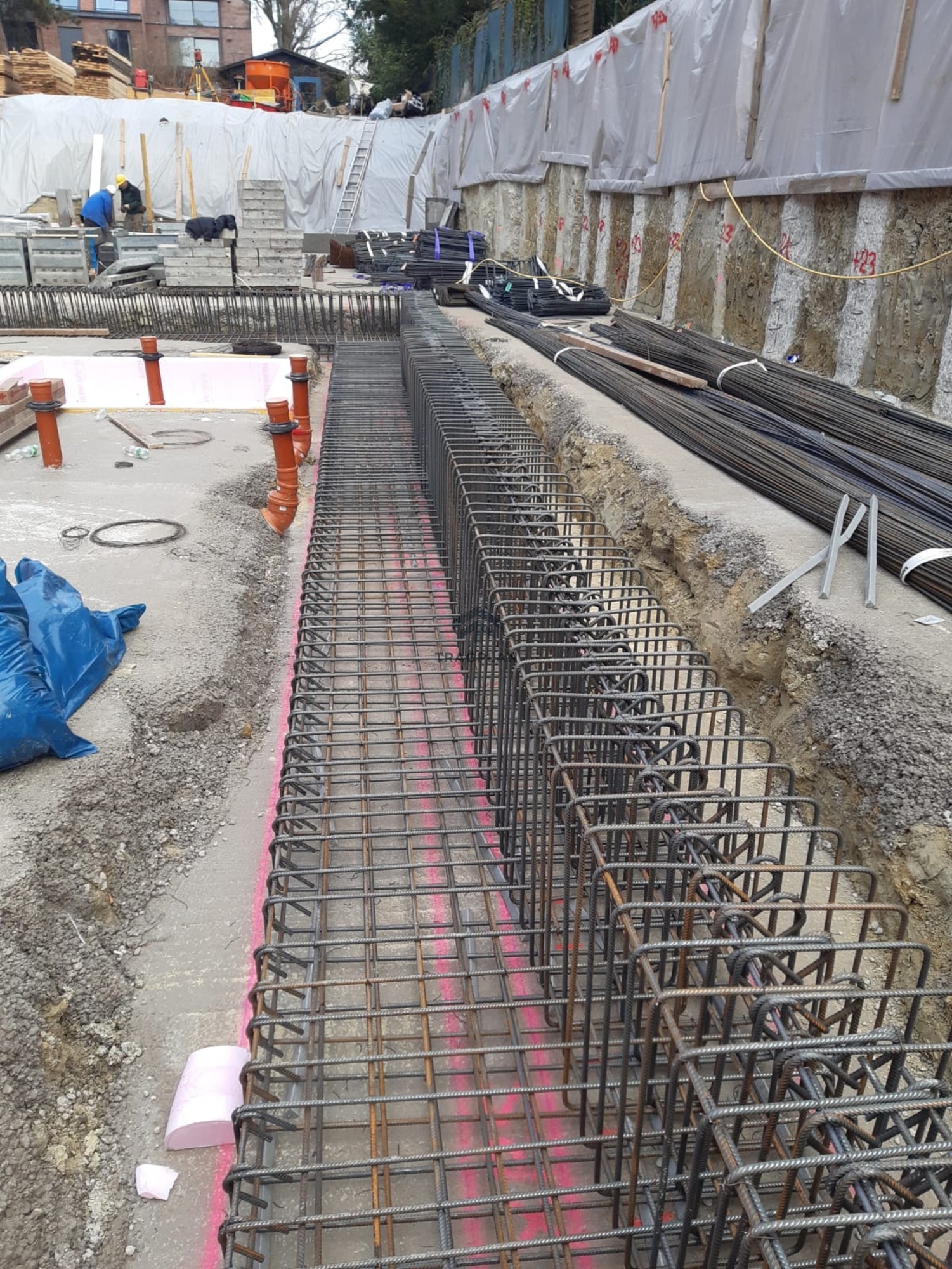

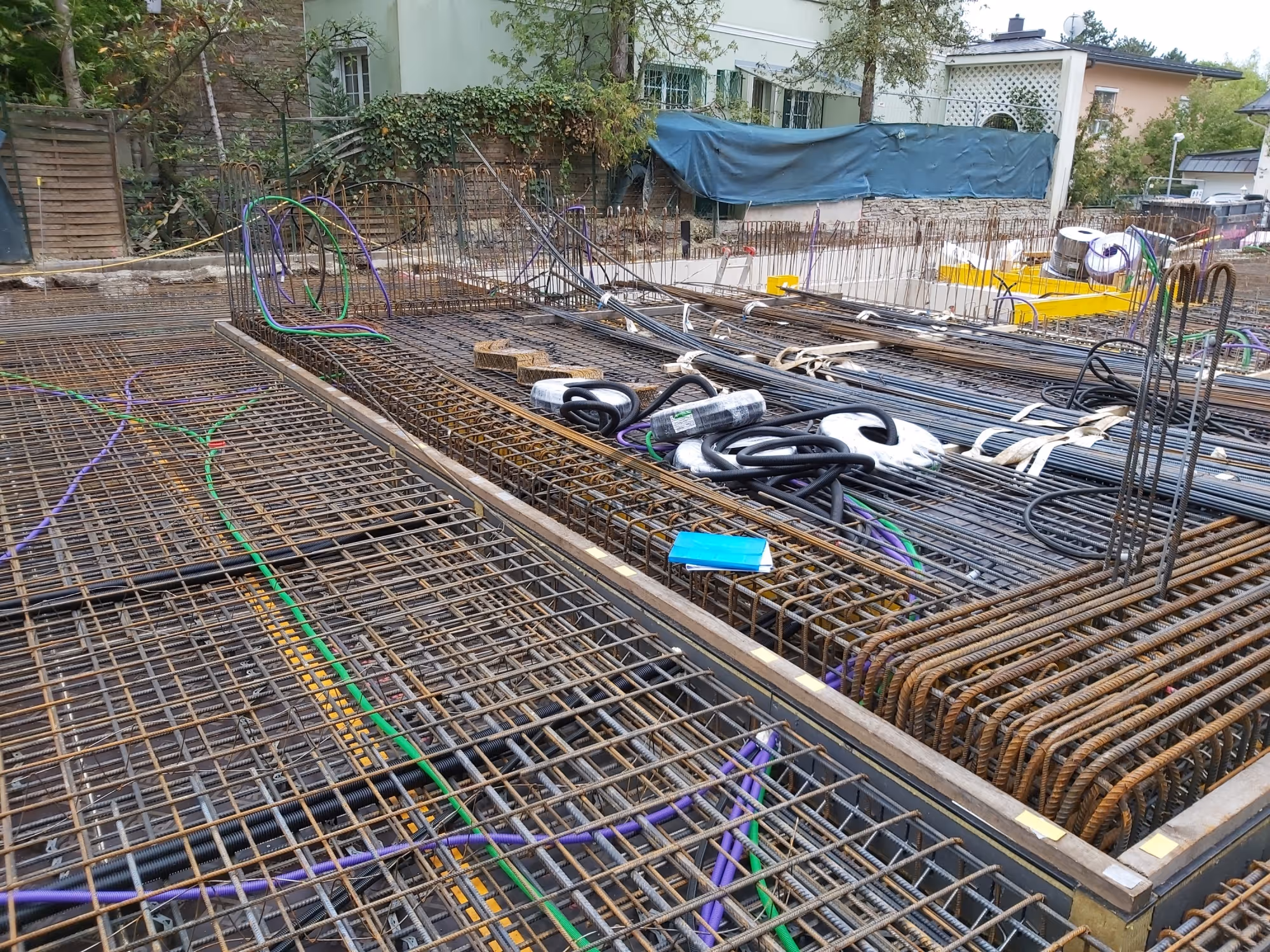

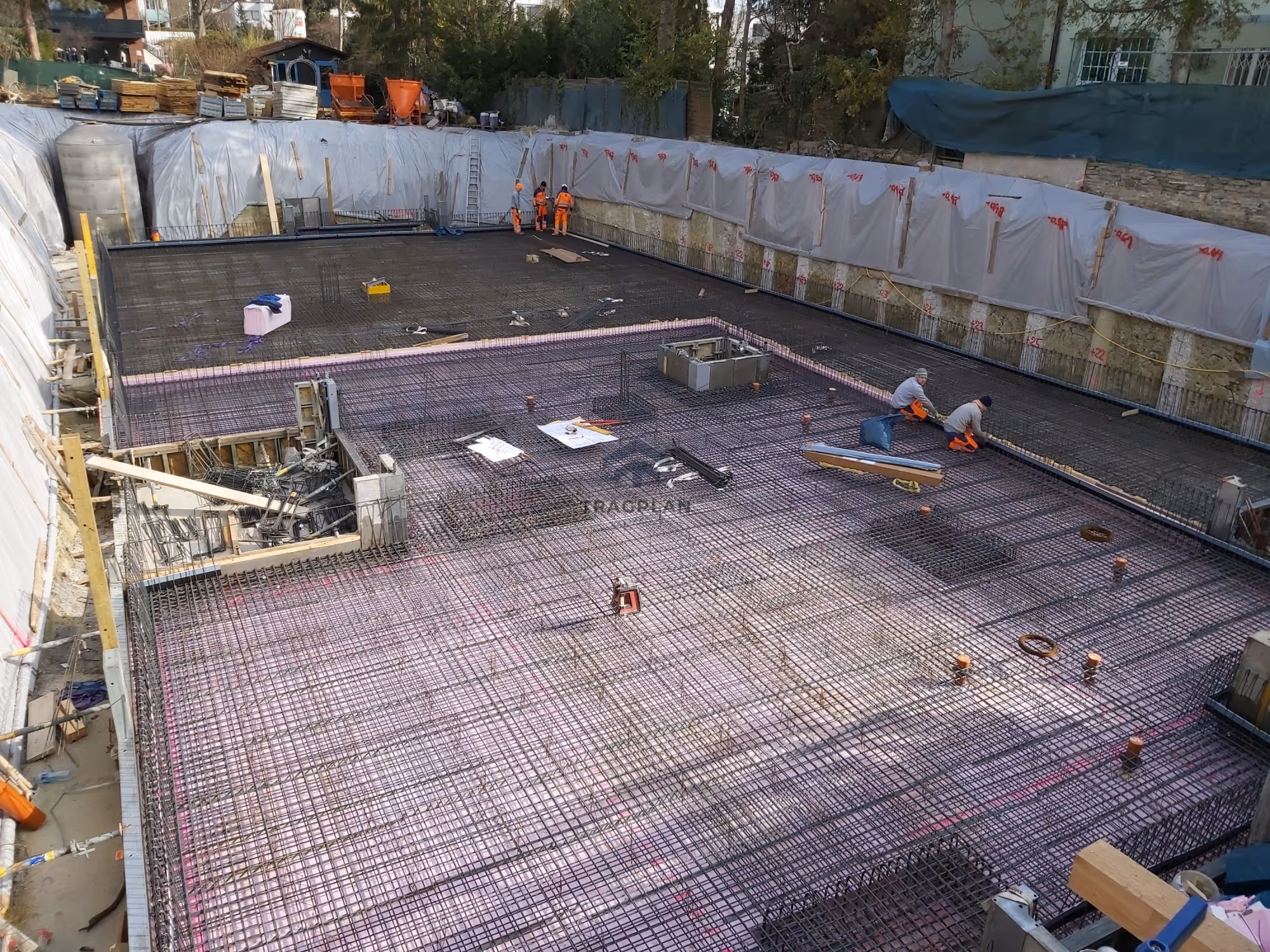

Fundierung :

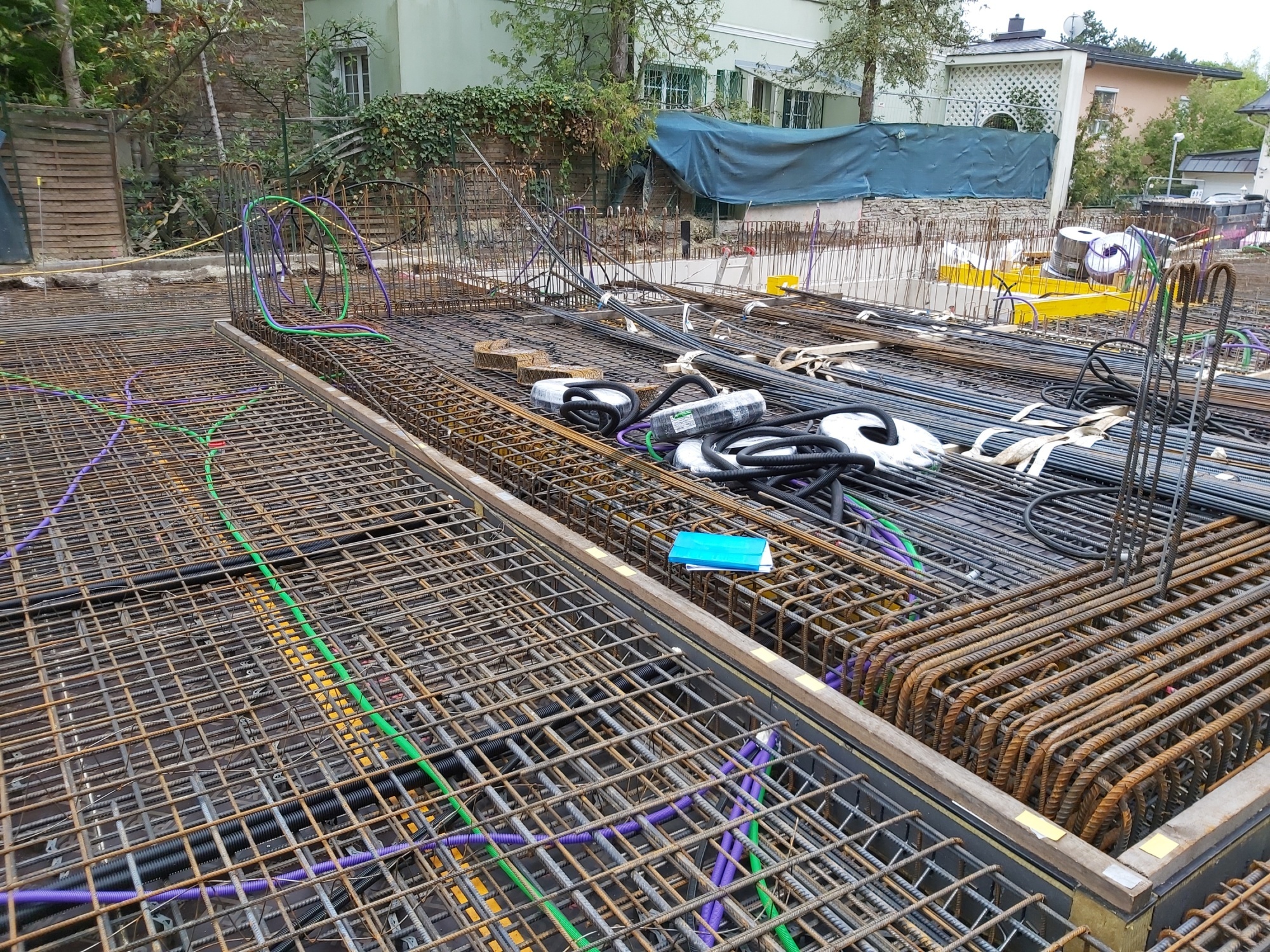

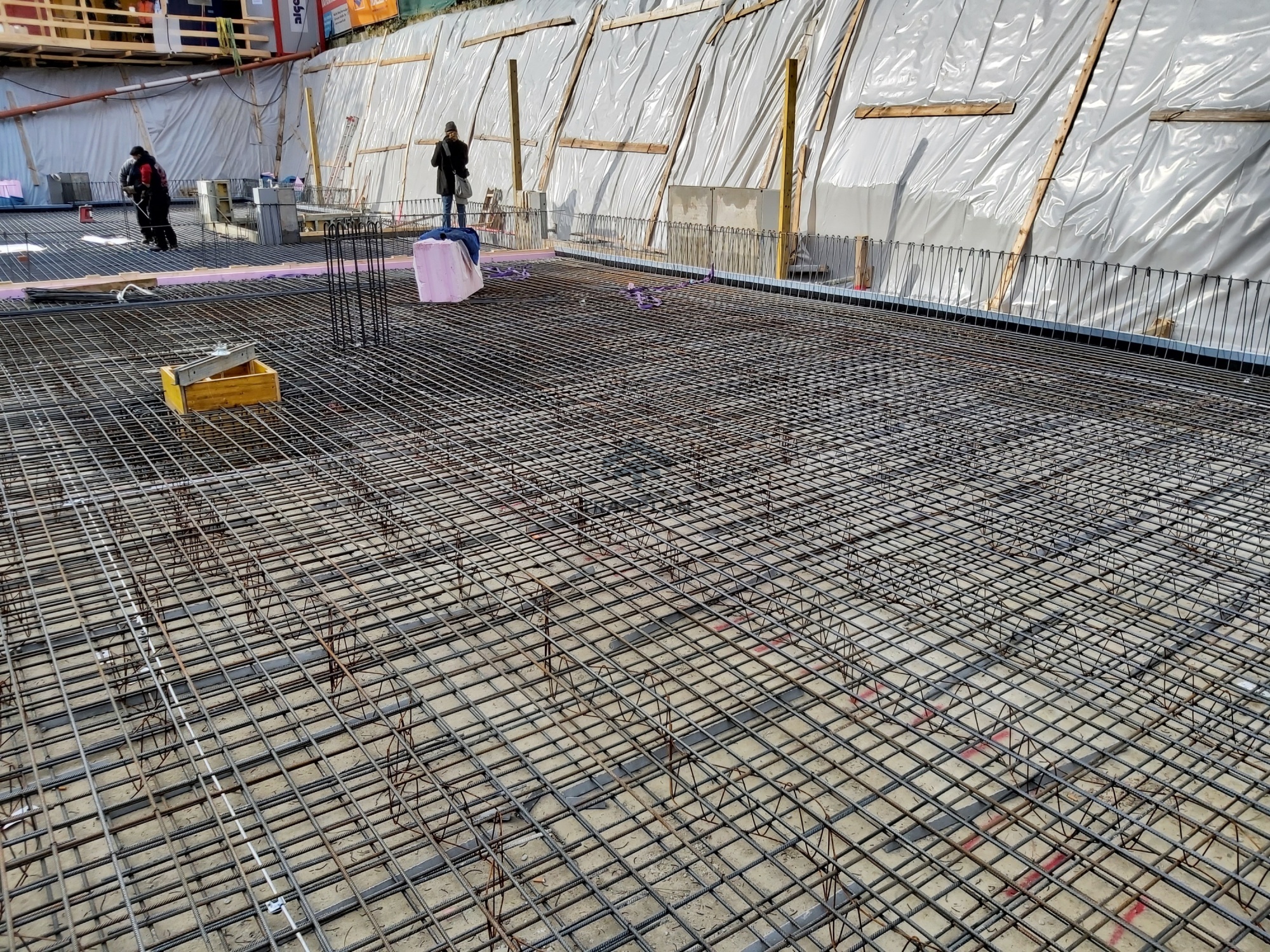

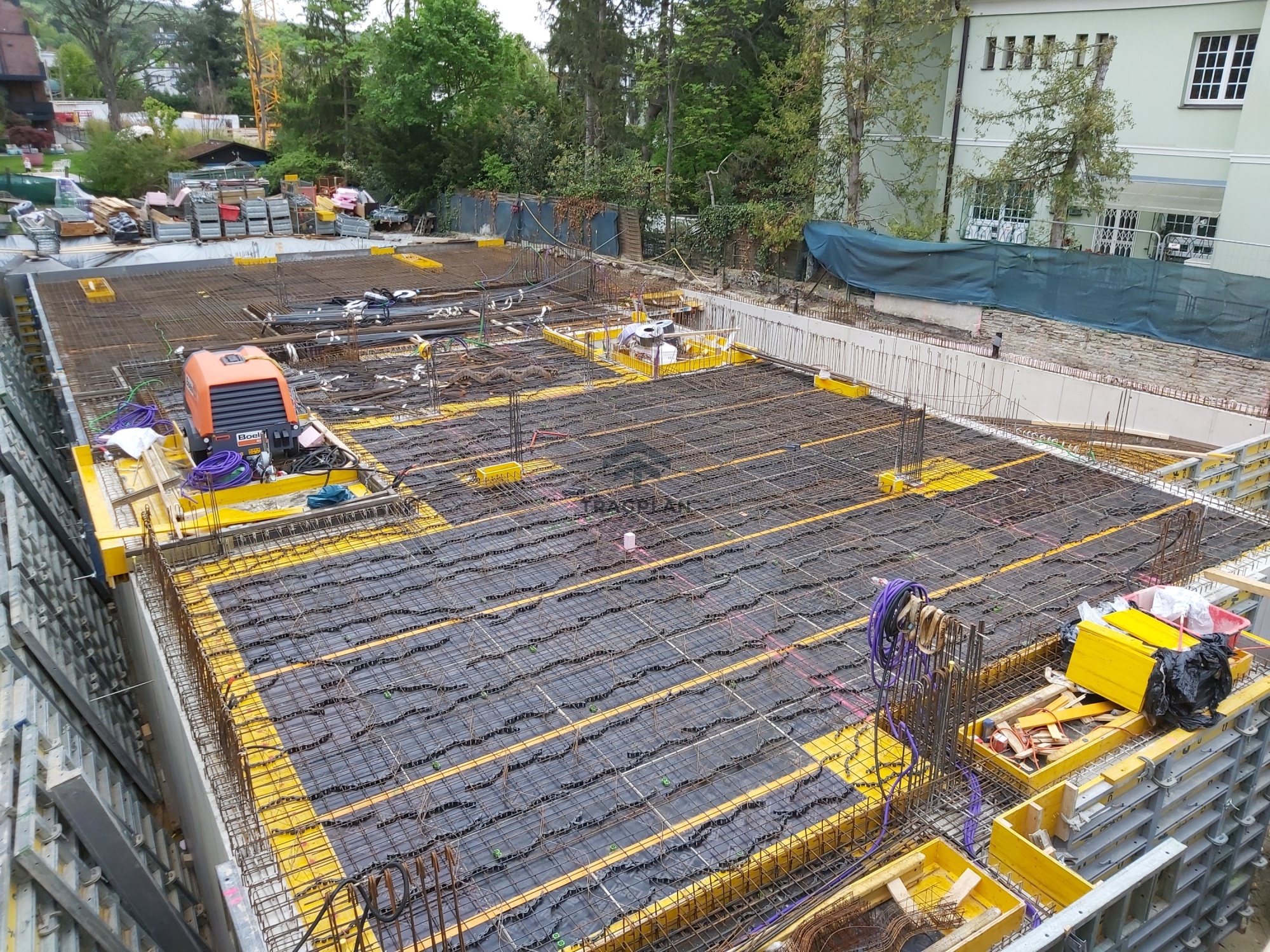

Die Gründung des Gebäudeserfolgte über eine durchgehende Stahlbeton-Fundamentplatte, welche die vertikalen Lasten gleichmäßig in den Baugrund ableite.

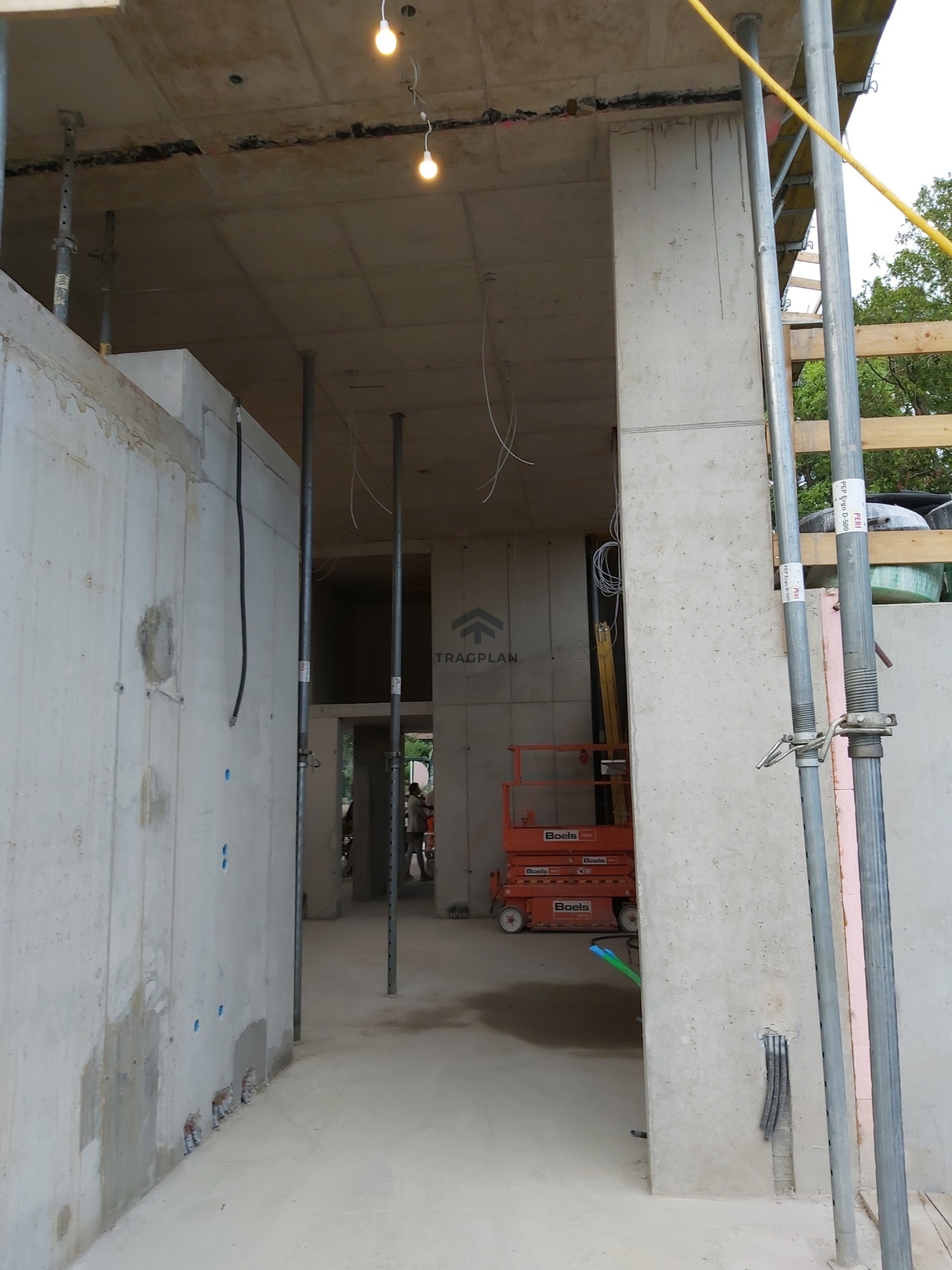

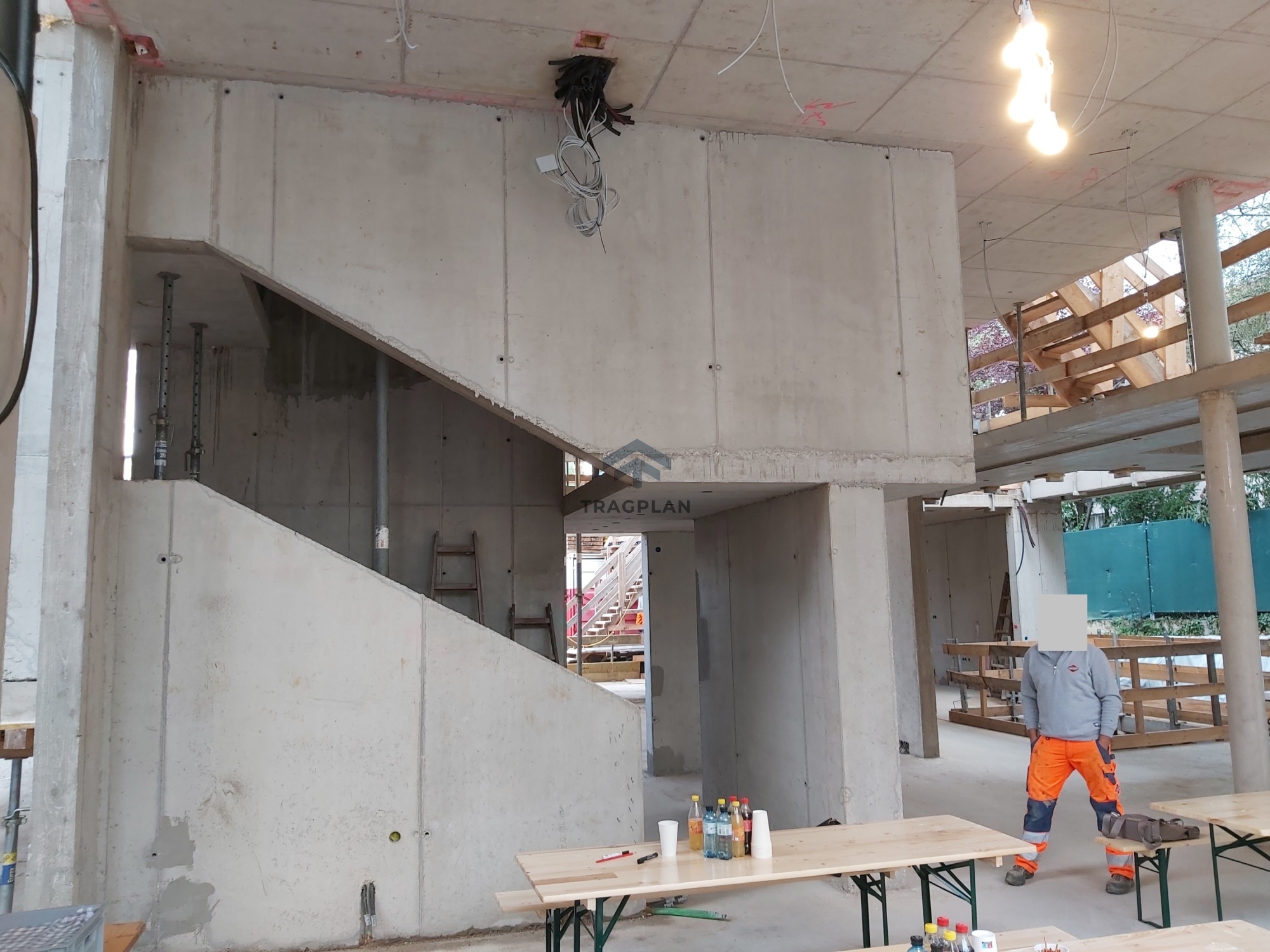

Tragende Wände und Säulen :

wurden als Ortbeton-Stahlbetonwände ausgeführt.

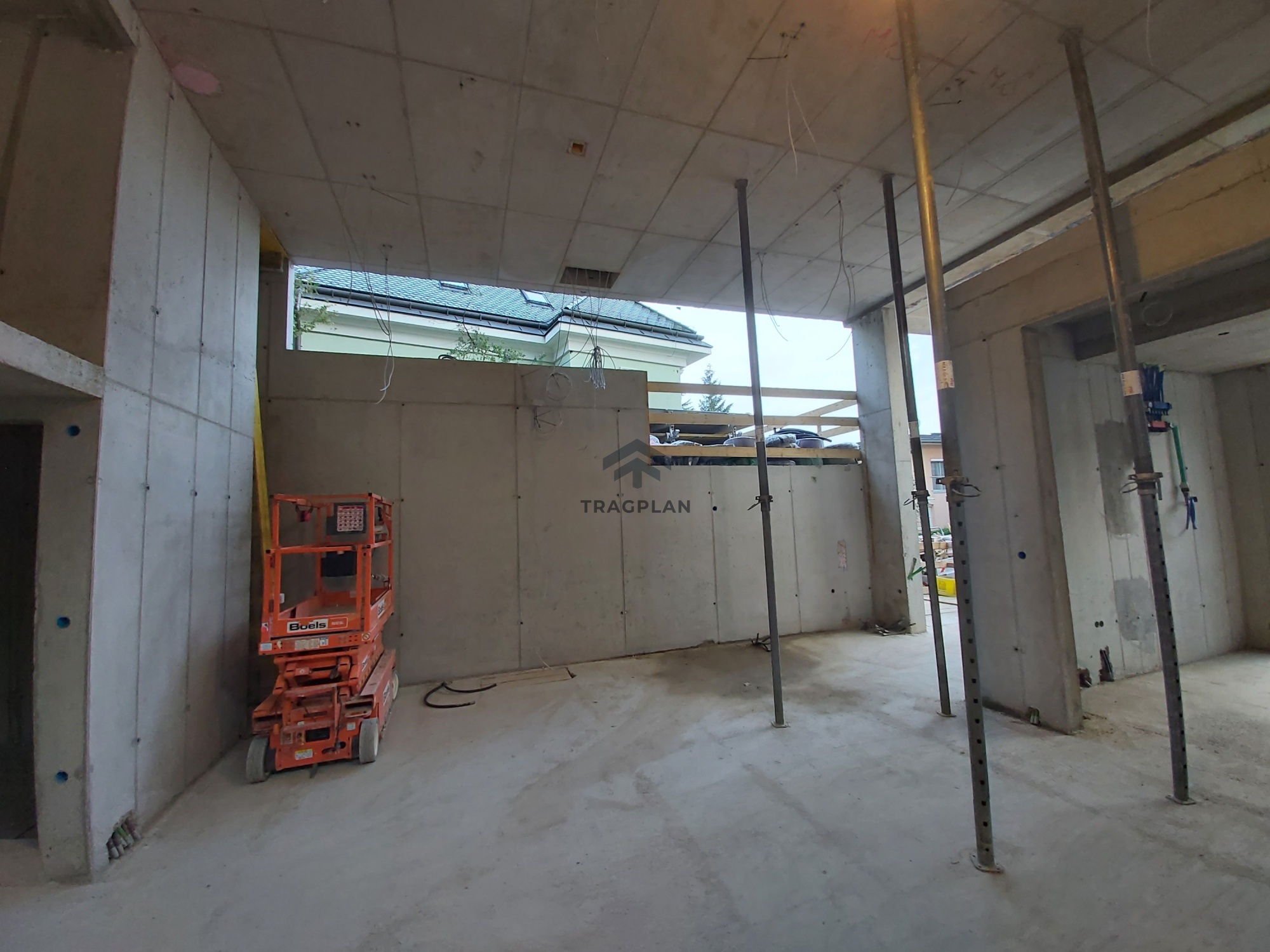

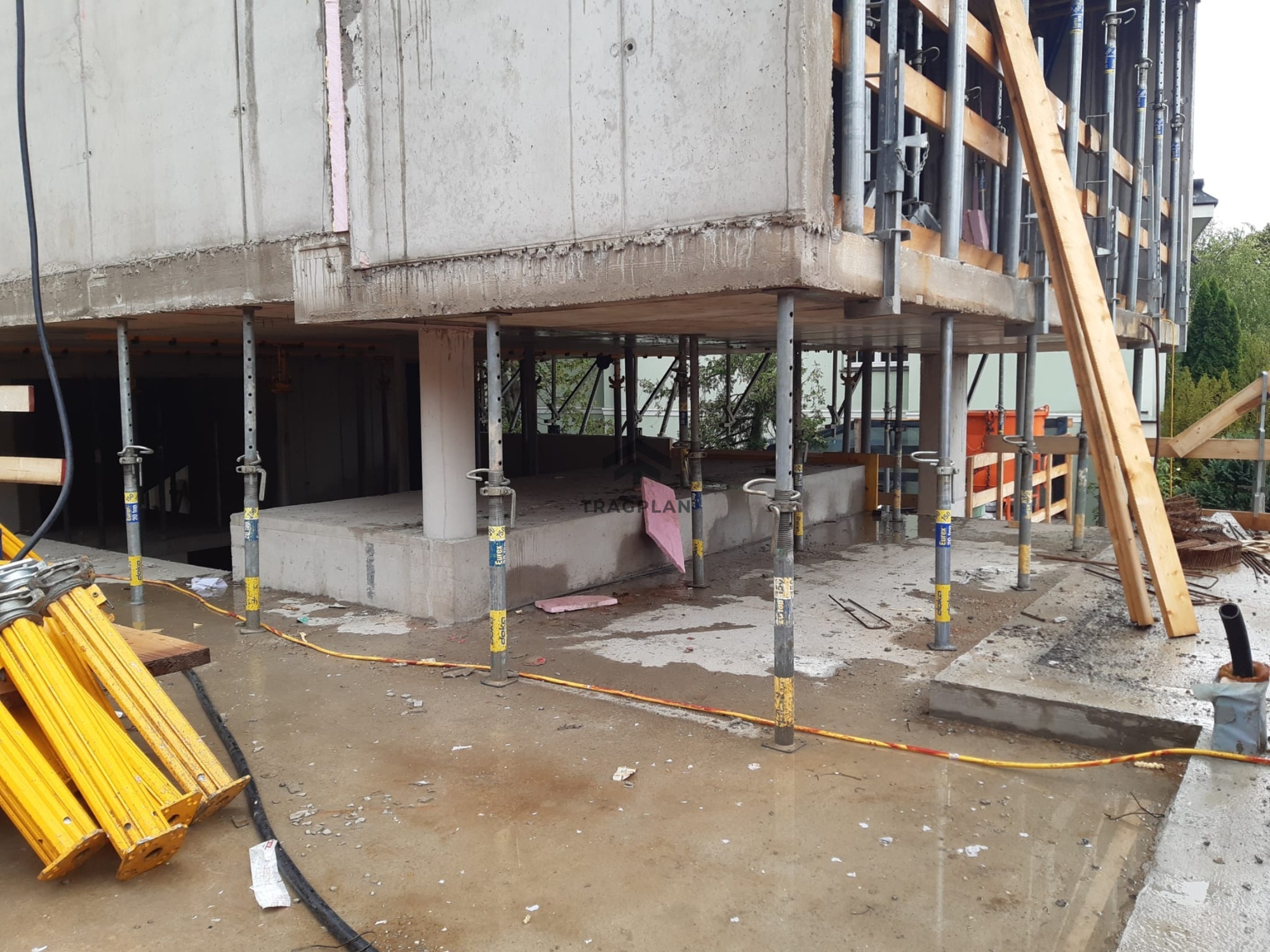

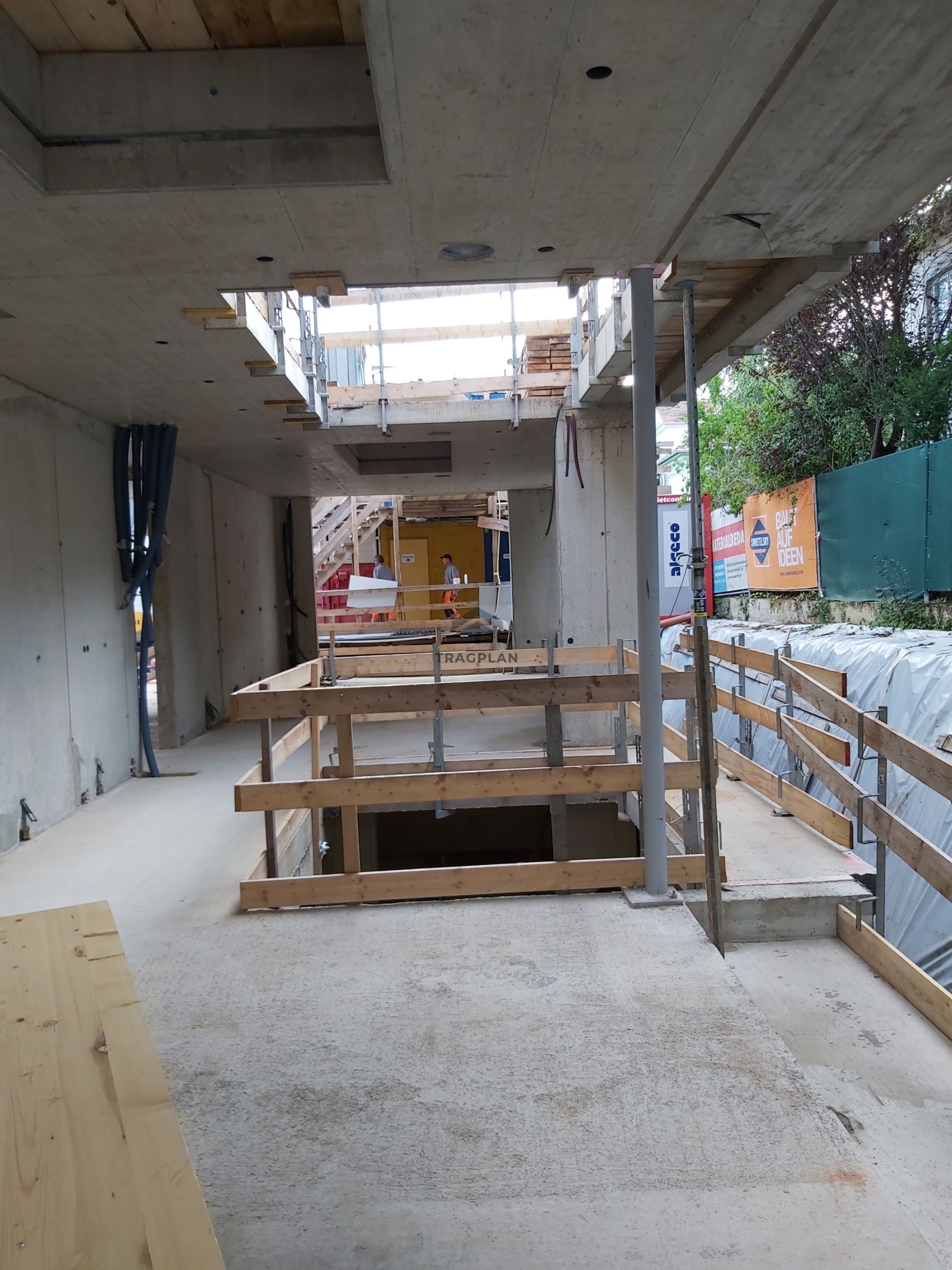

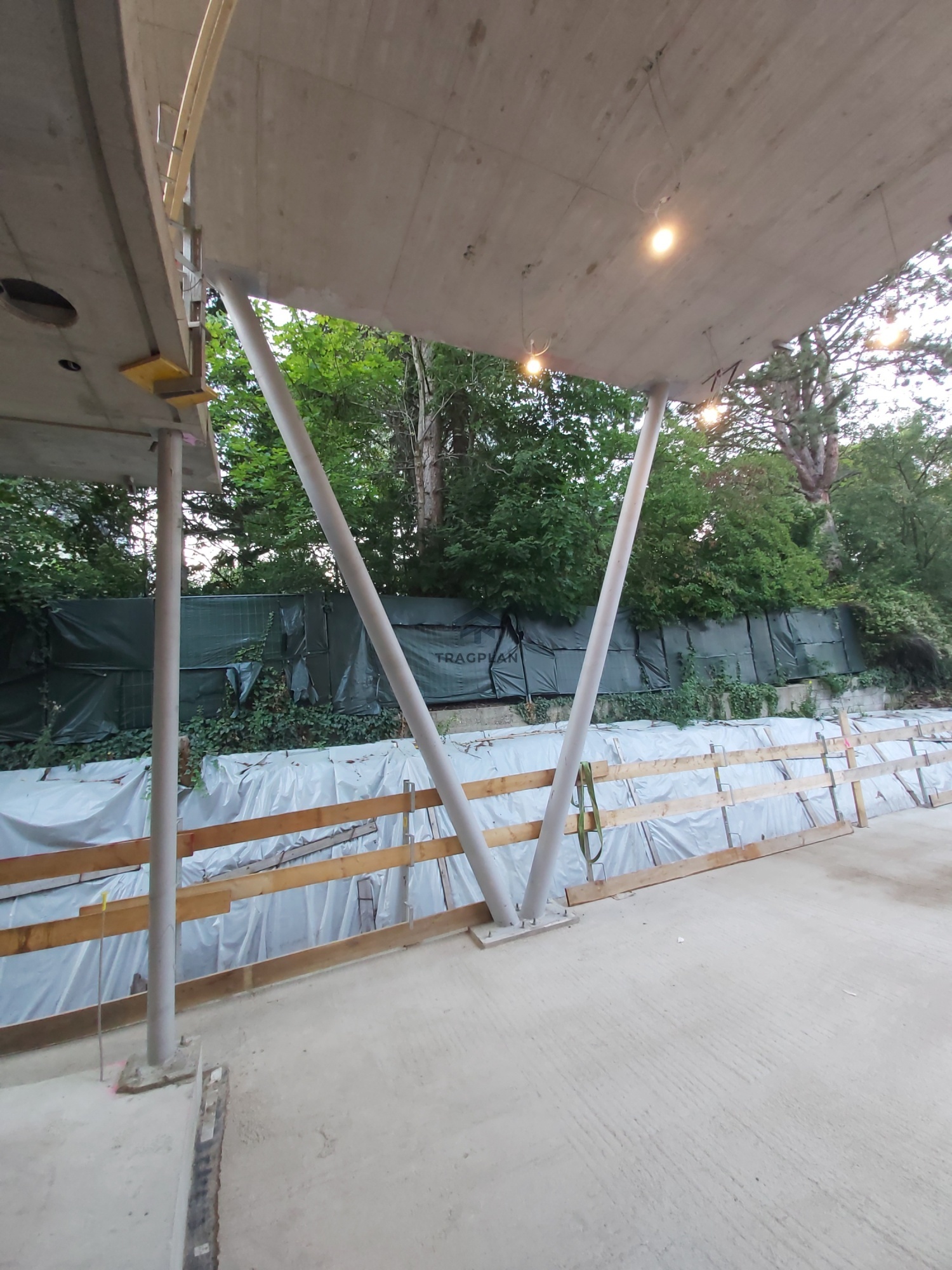

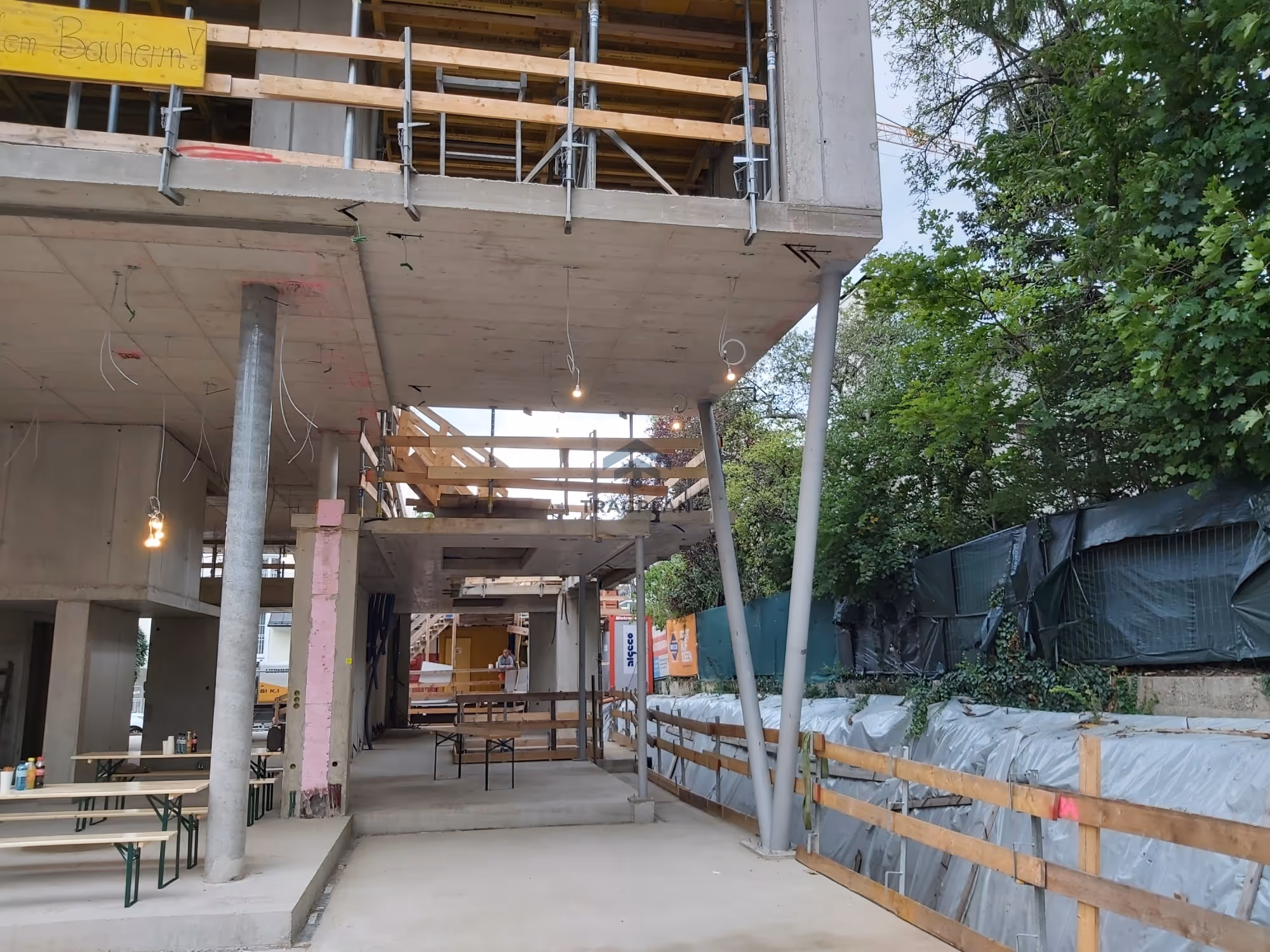

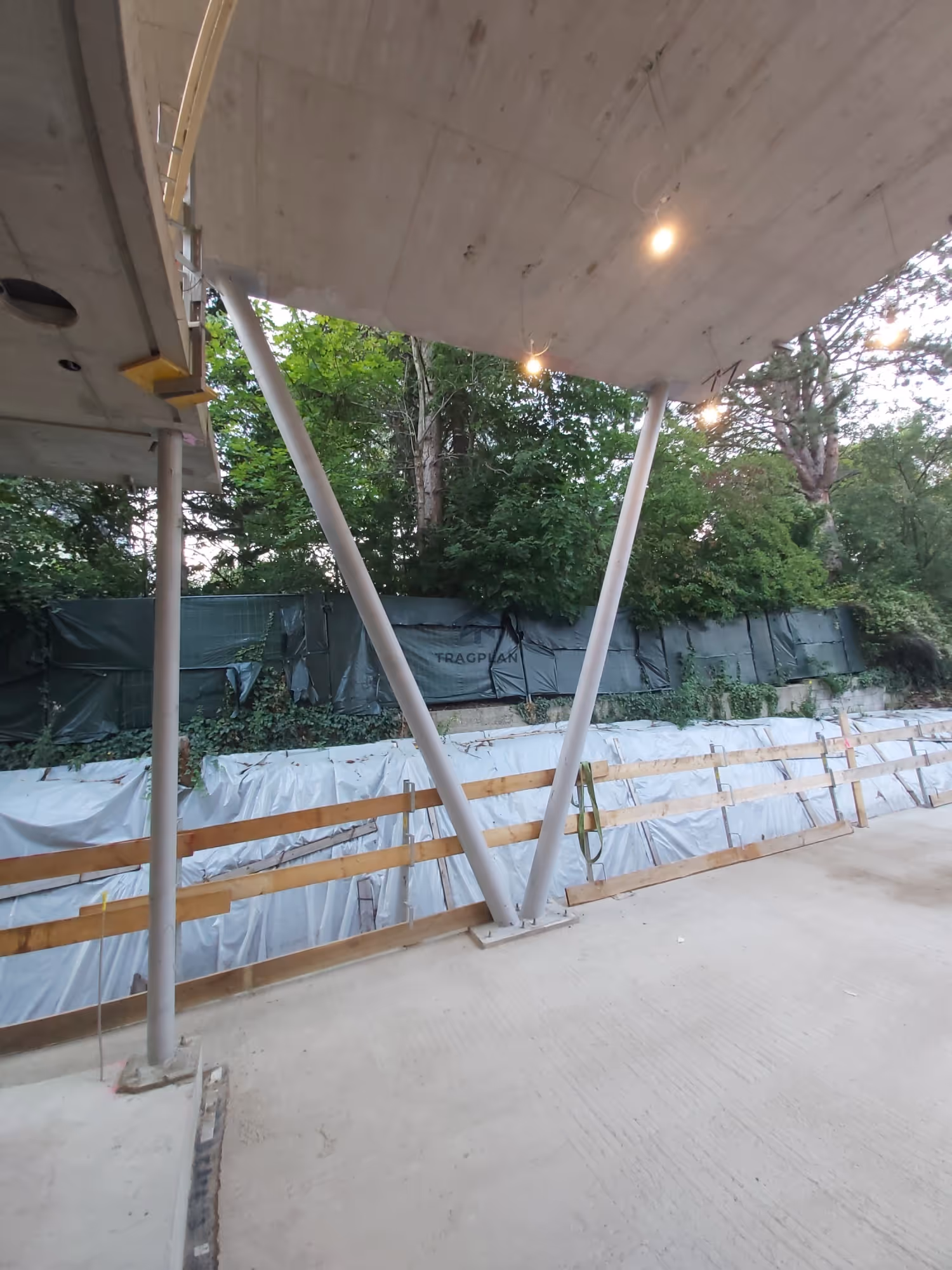

Stahlstützen :

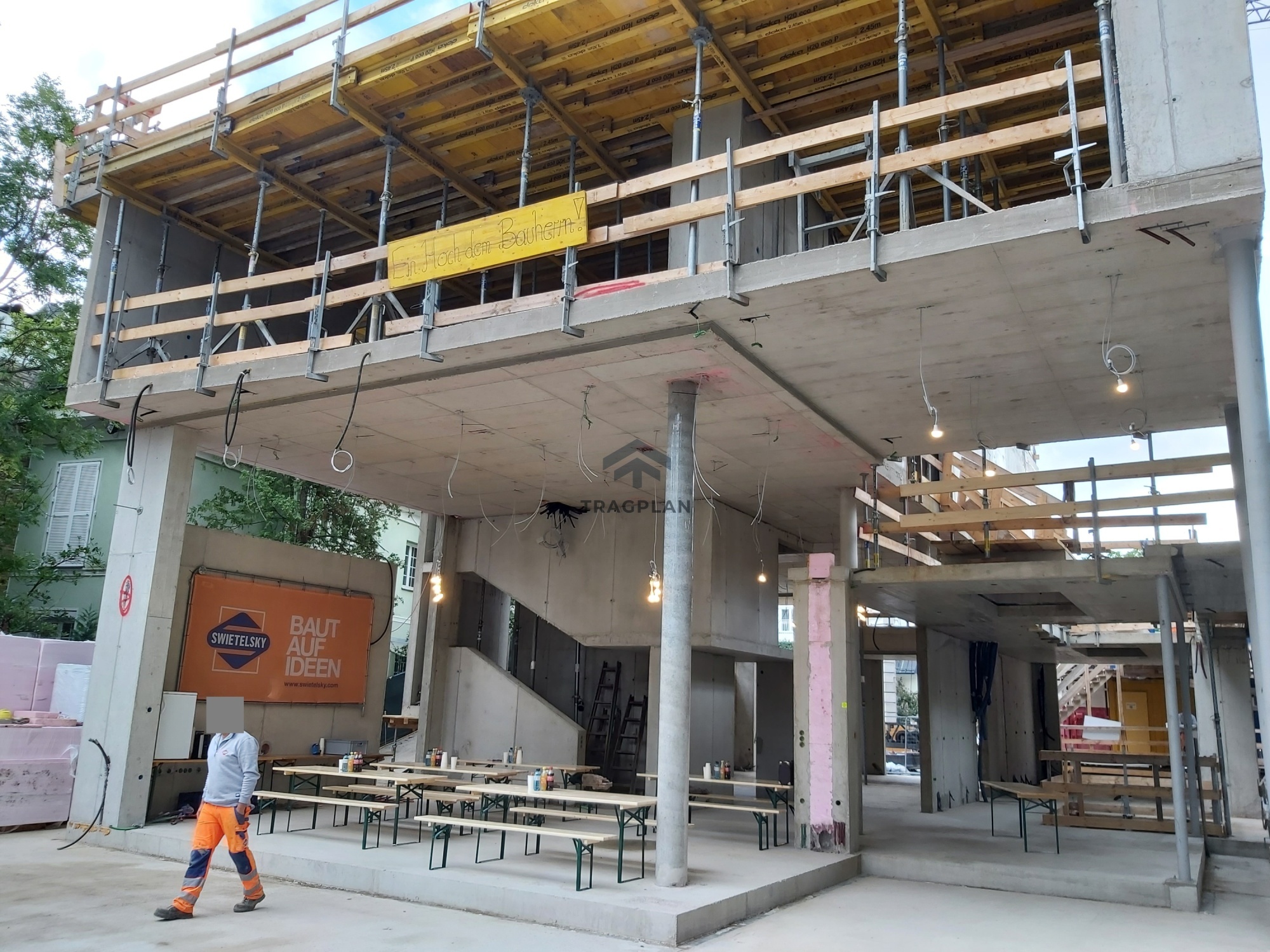

Stahlstützen im Erdgeschoss  und Zwischengeschoss  ermöglichengrößere Spannweiten und offene Grundrisse.

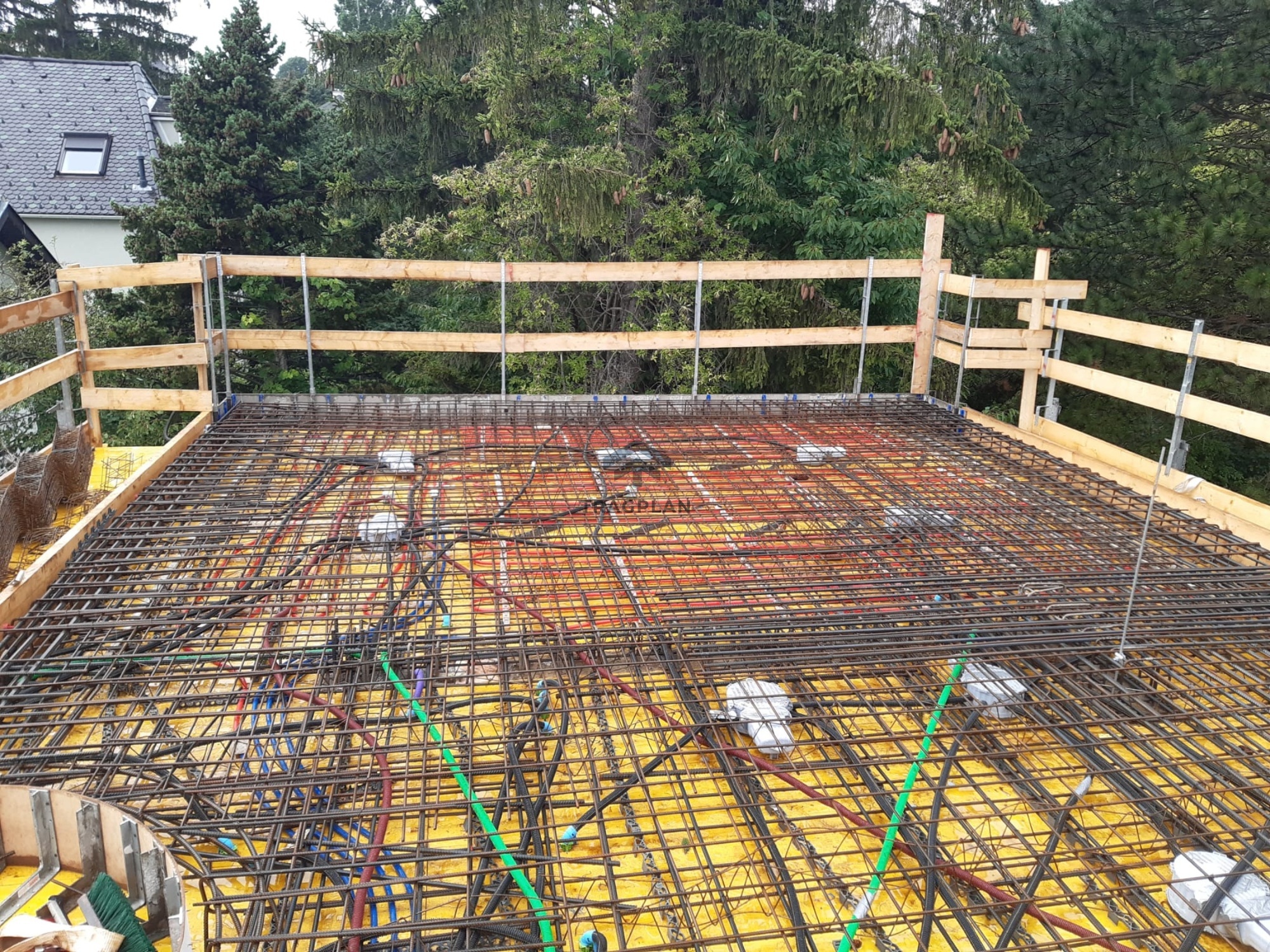

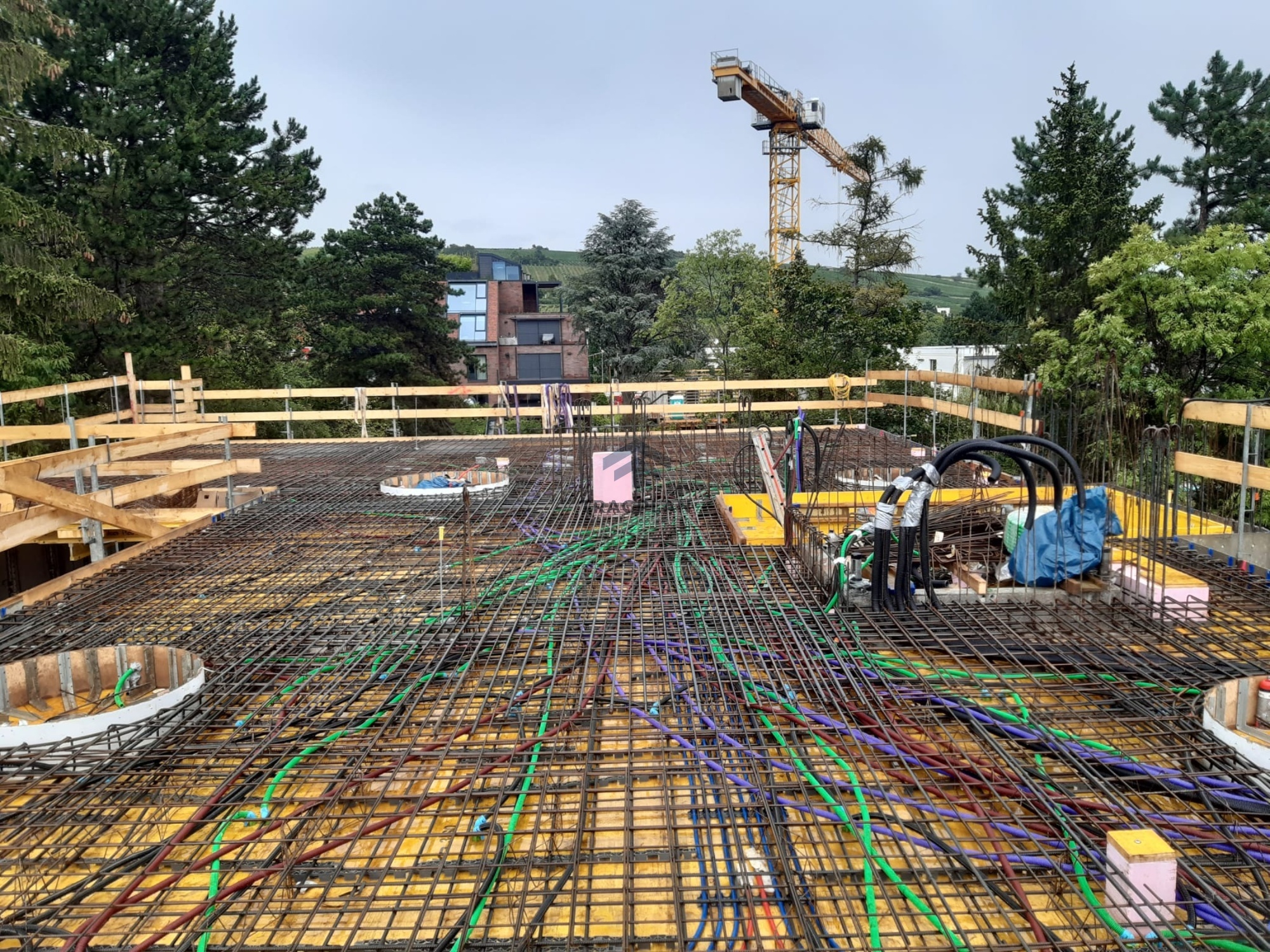

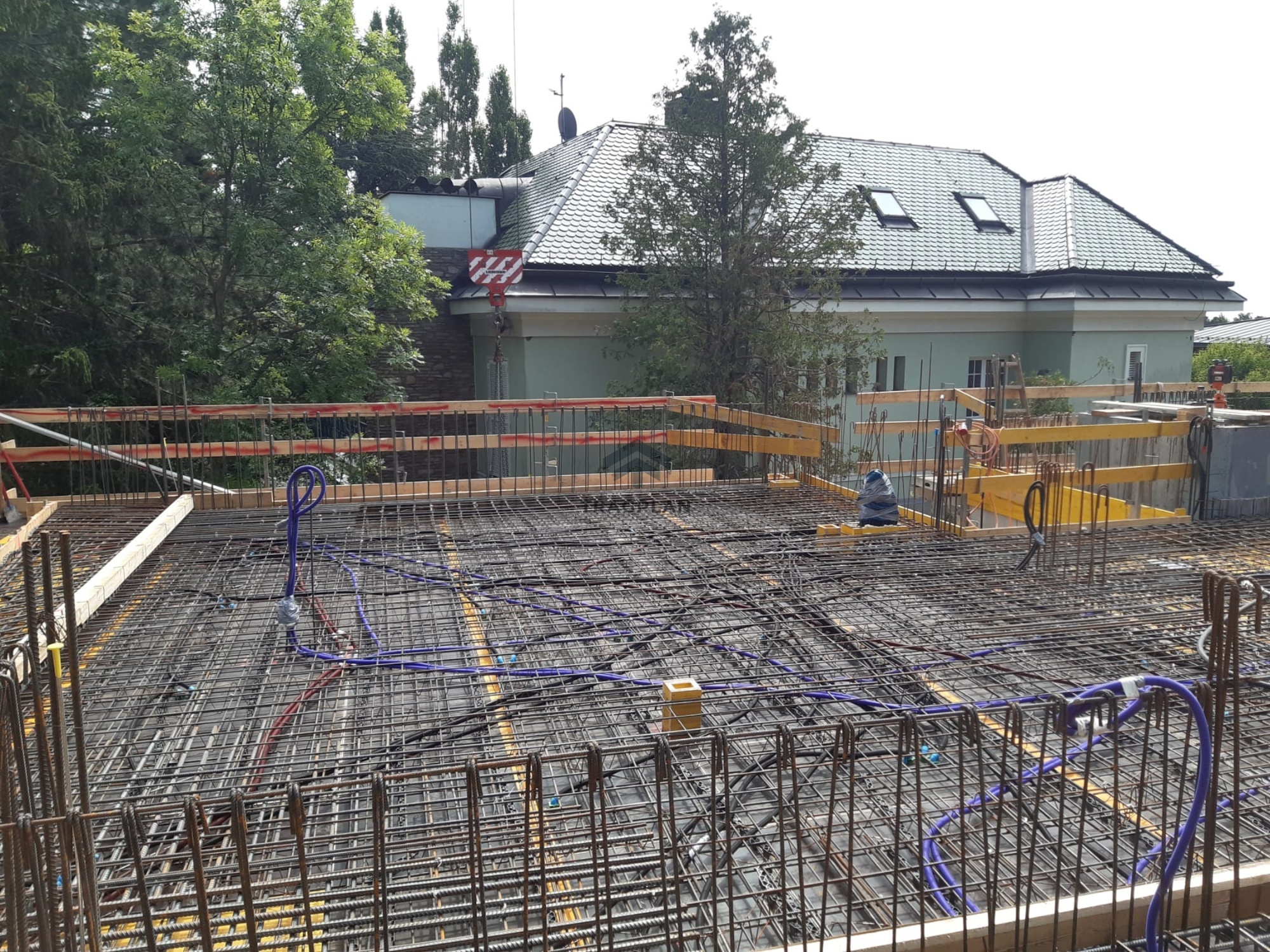

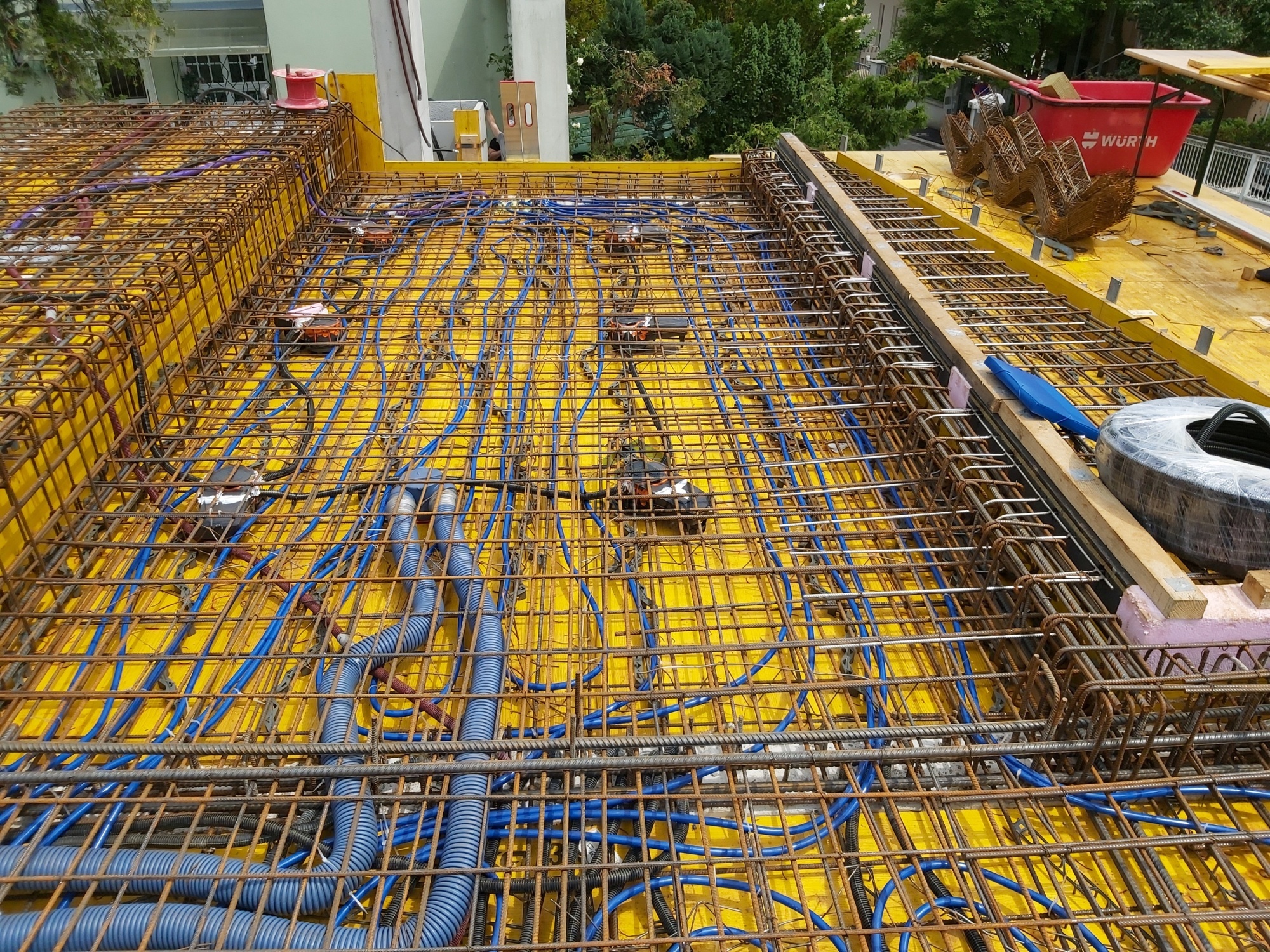

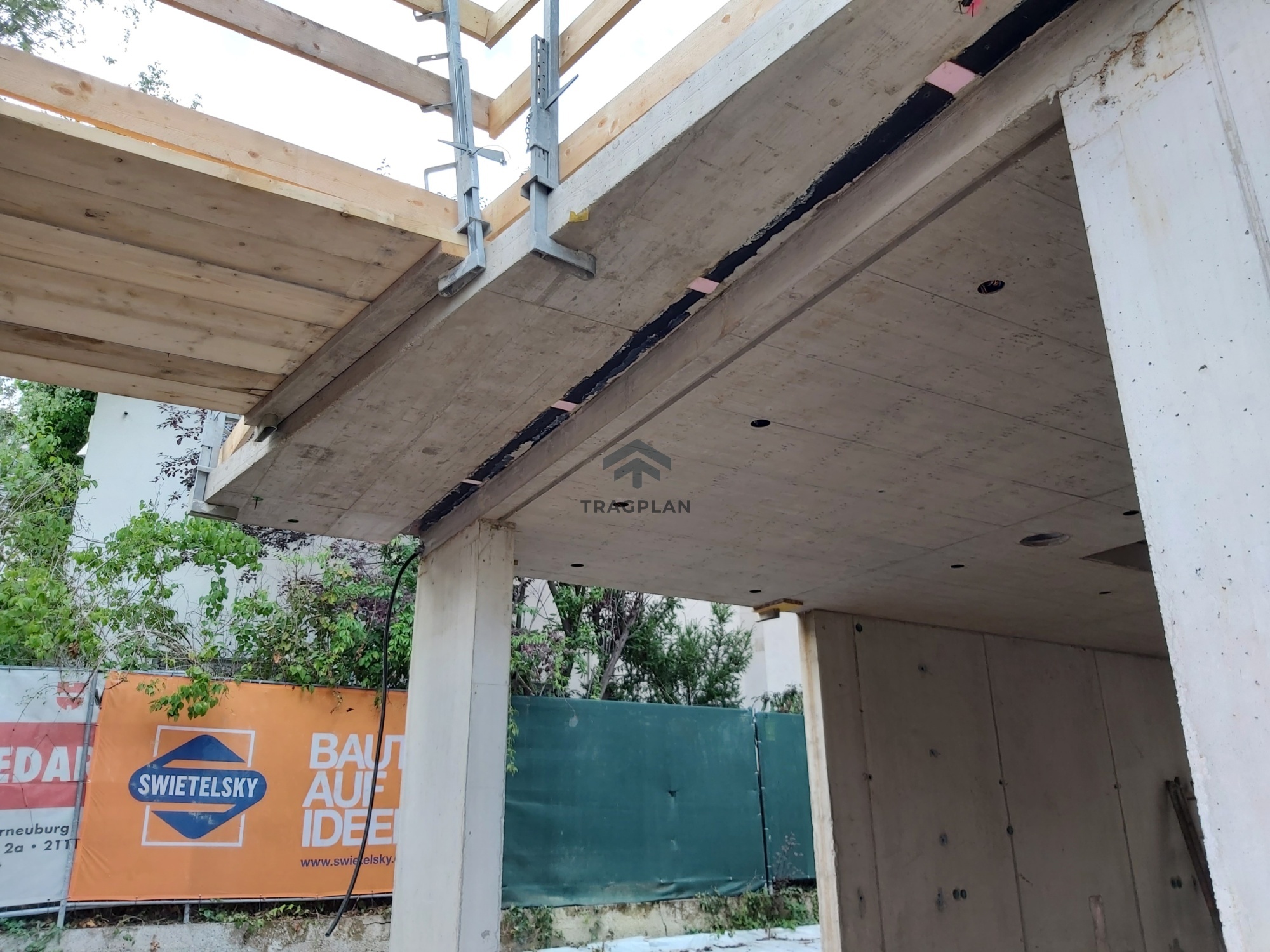

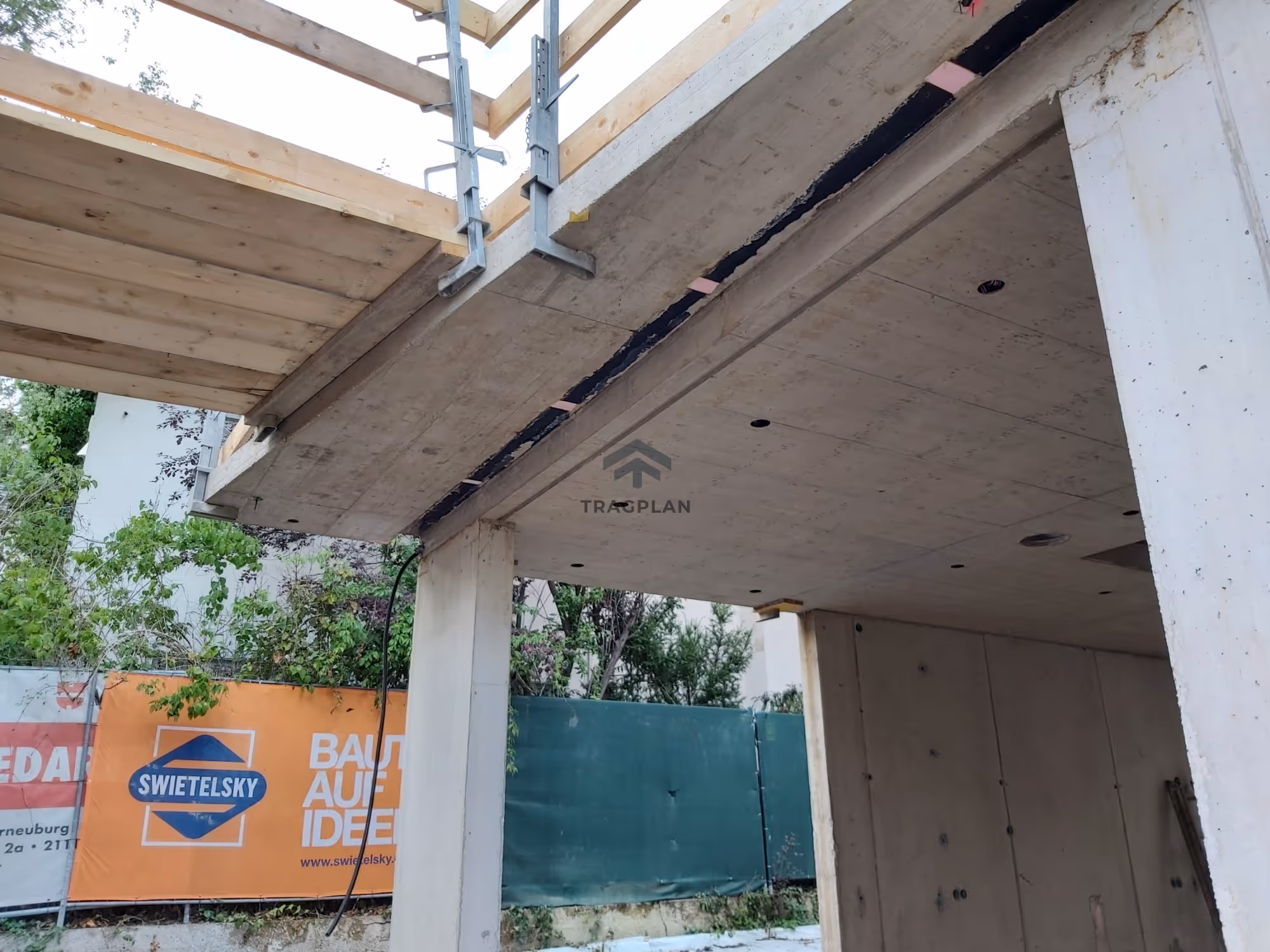

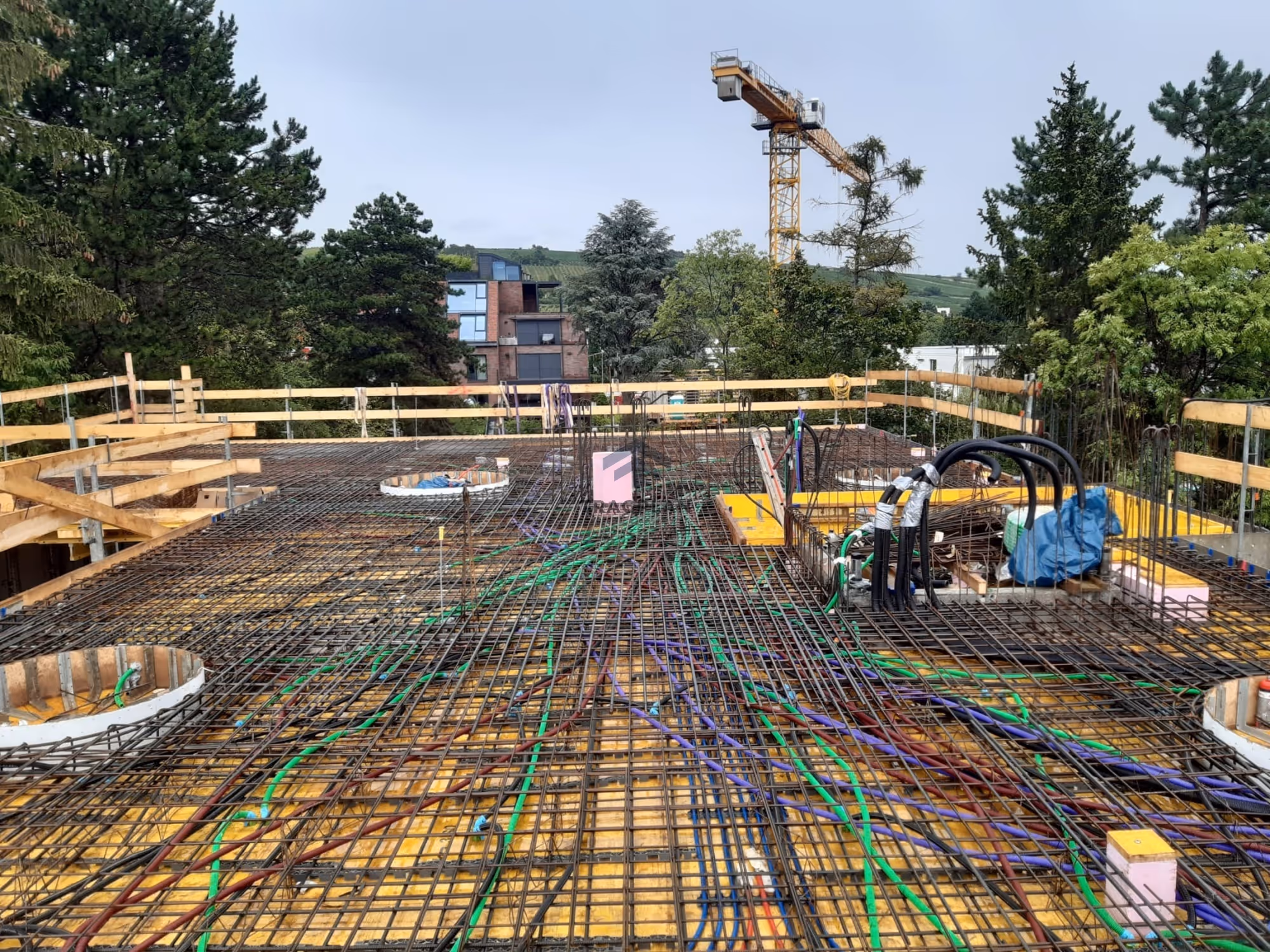

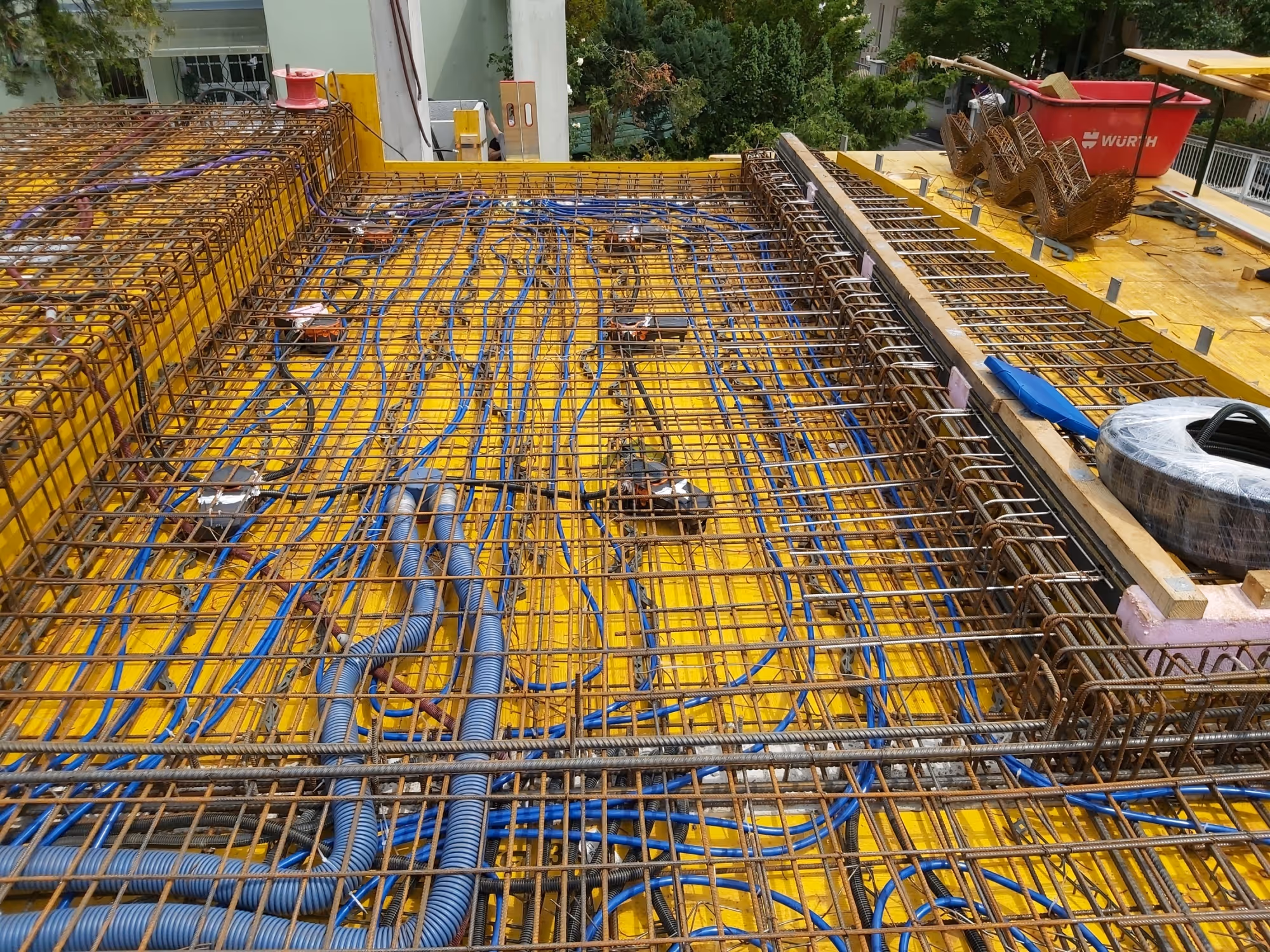

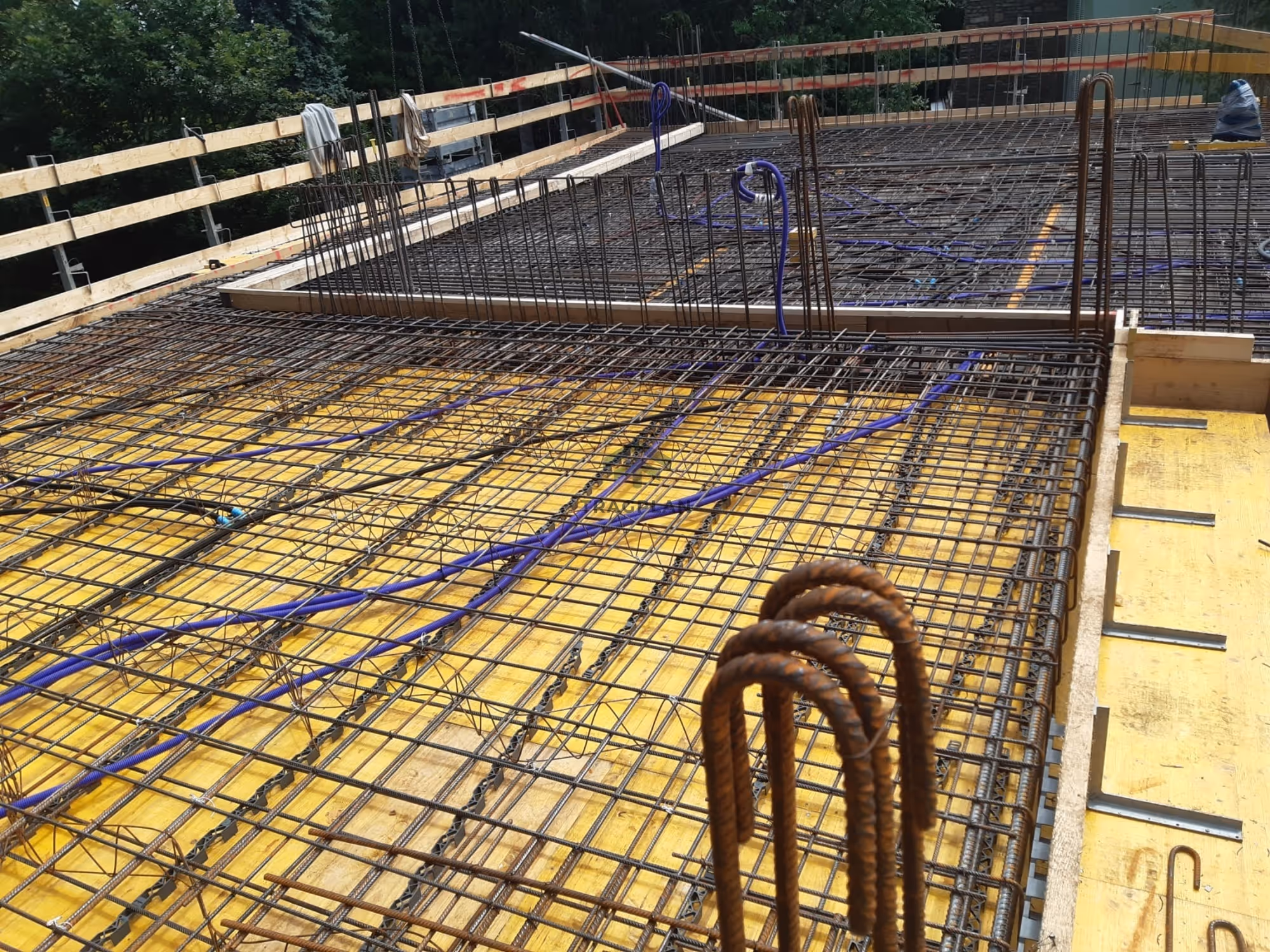

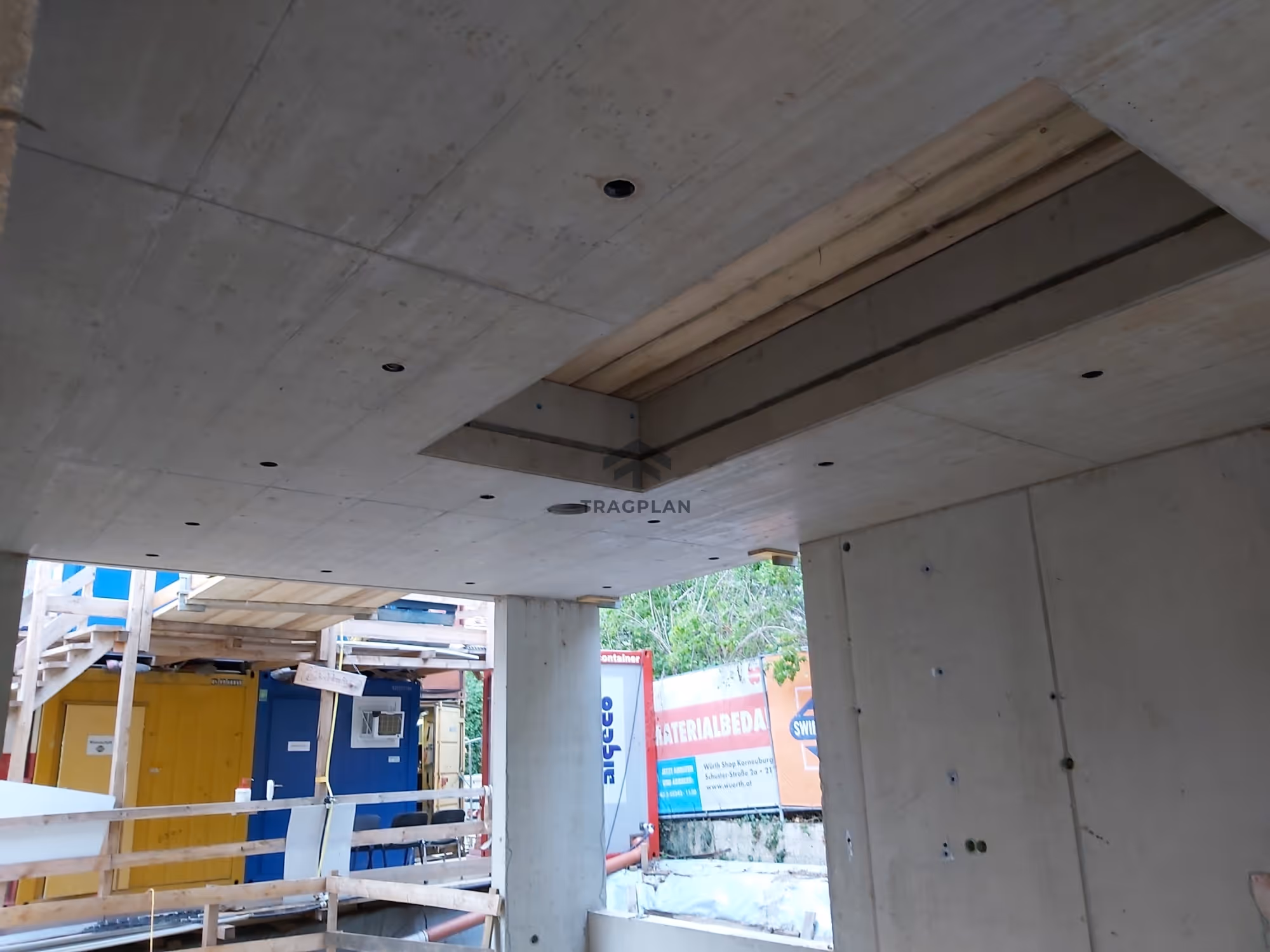

Decken :

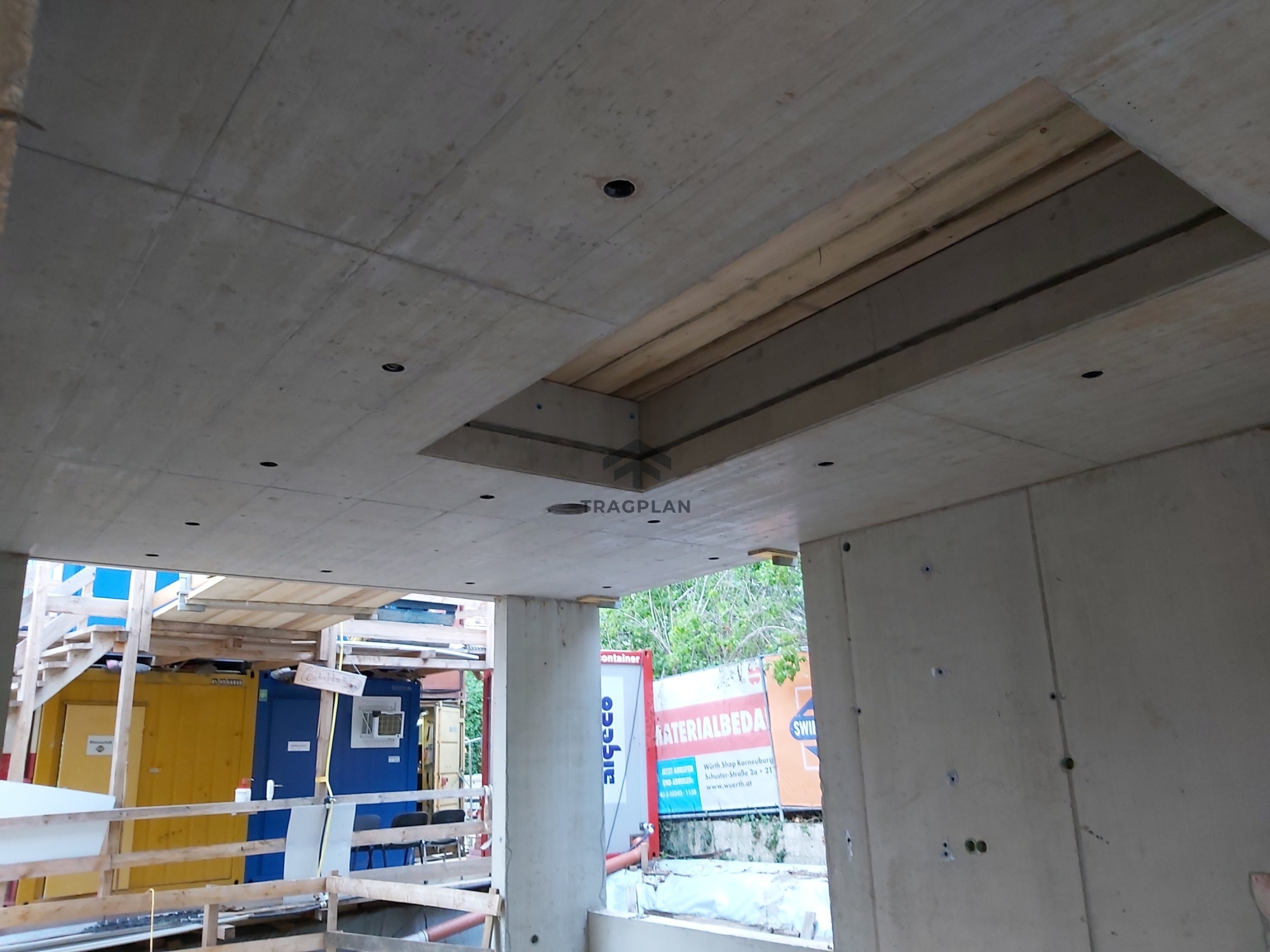

wurden als Stahlbetondecken ausgebildet. Aufgrund dergeplanten großflächigen Verglasungen wurde eine minimale Durchbiegung der tragenden Decken erforderlich, um Schäden an Fassadenelementen zu vermeiden.

Konstruktive Maßnahmen :

- Ausführung der Decken als Stahlbetondecken mit erhöhterBauteildicke

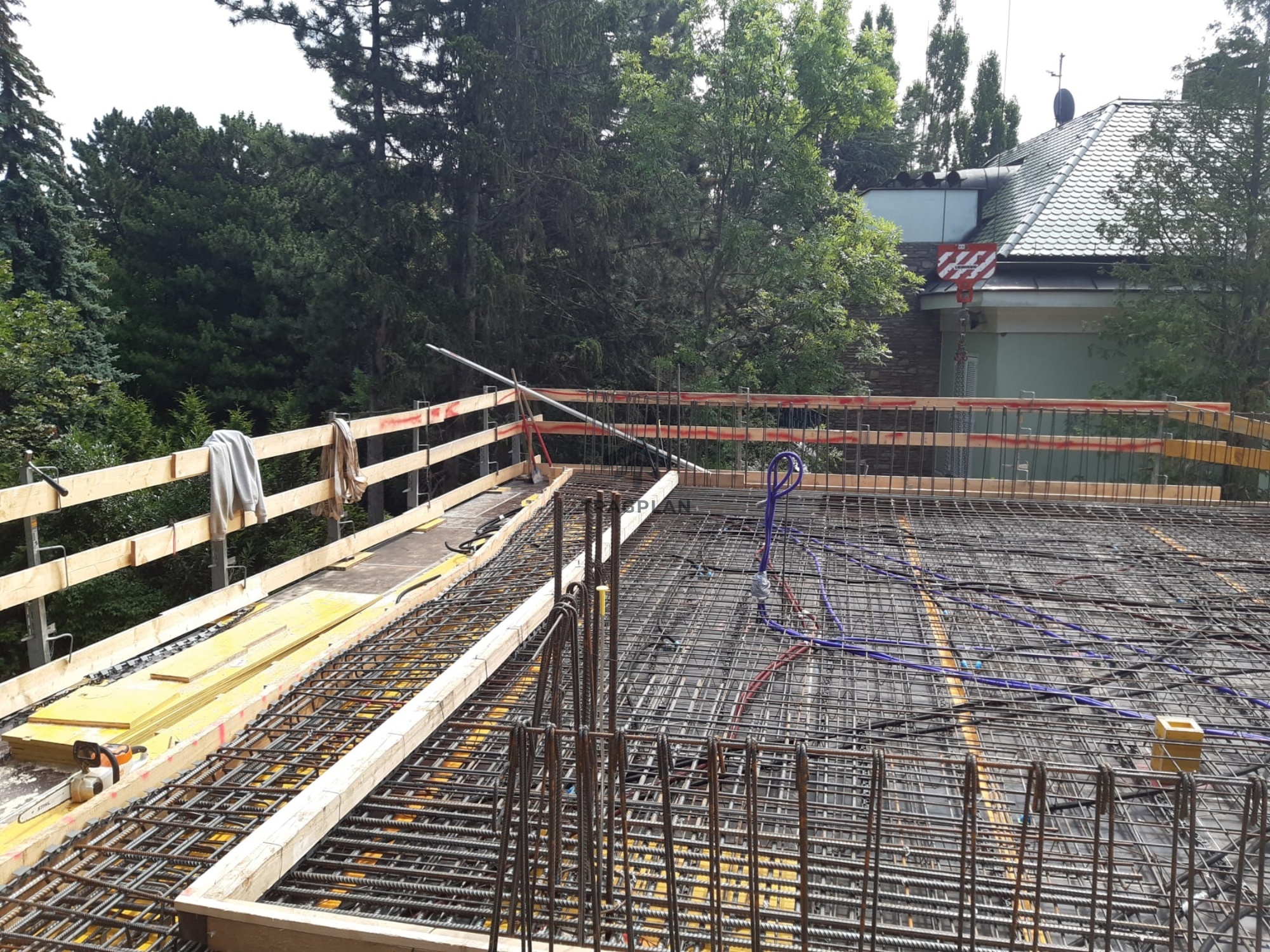

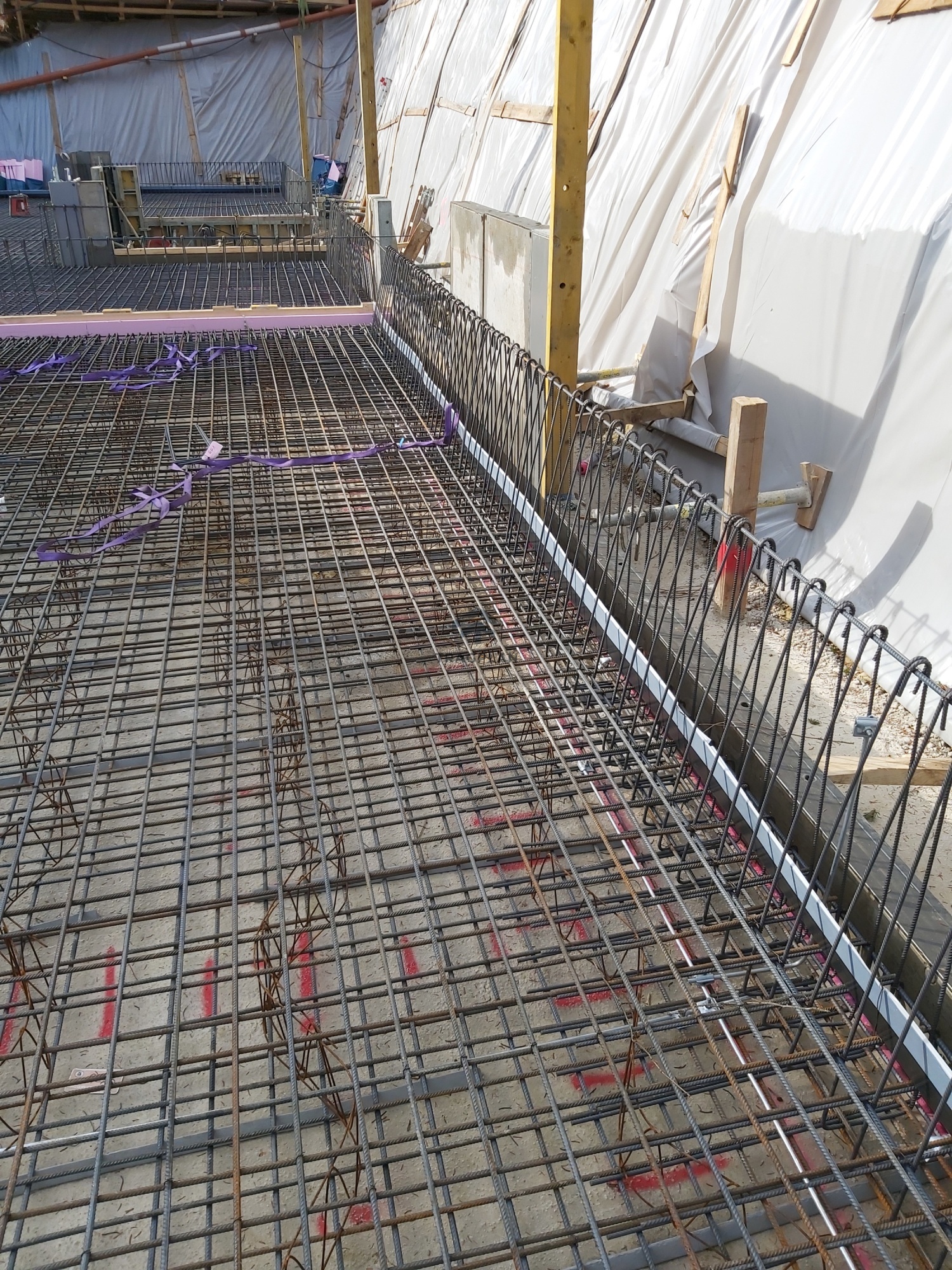

- Zusätzliche Bewehrung im Rand- und Fensterbereich

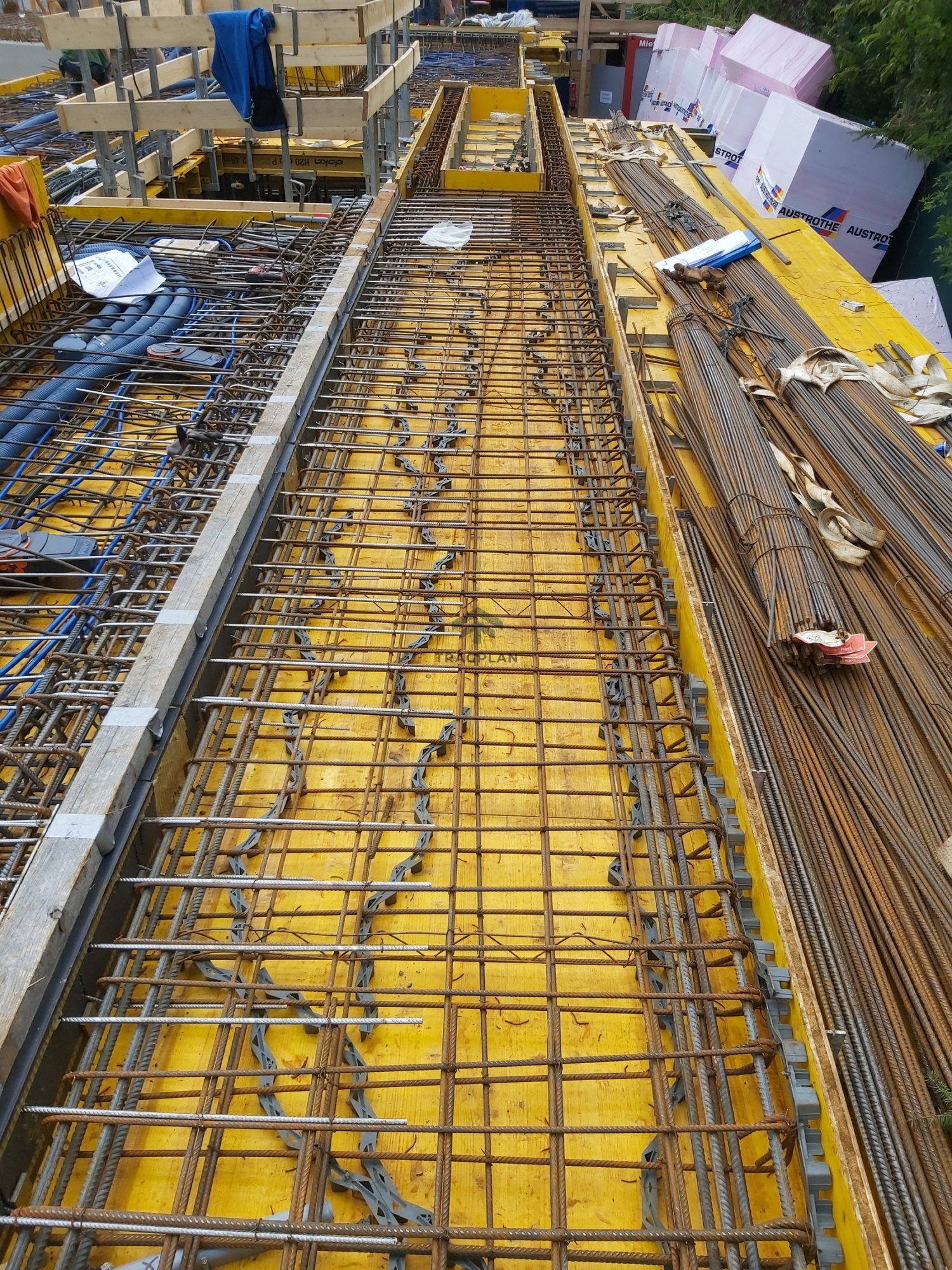

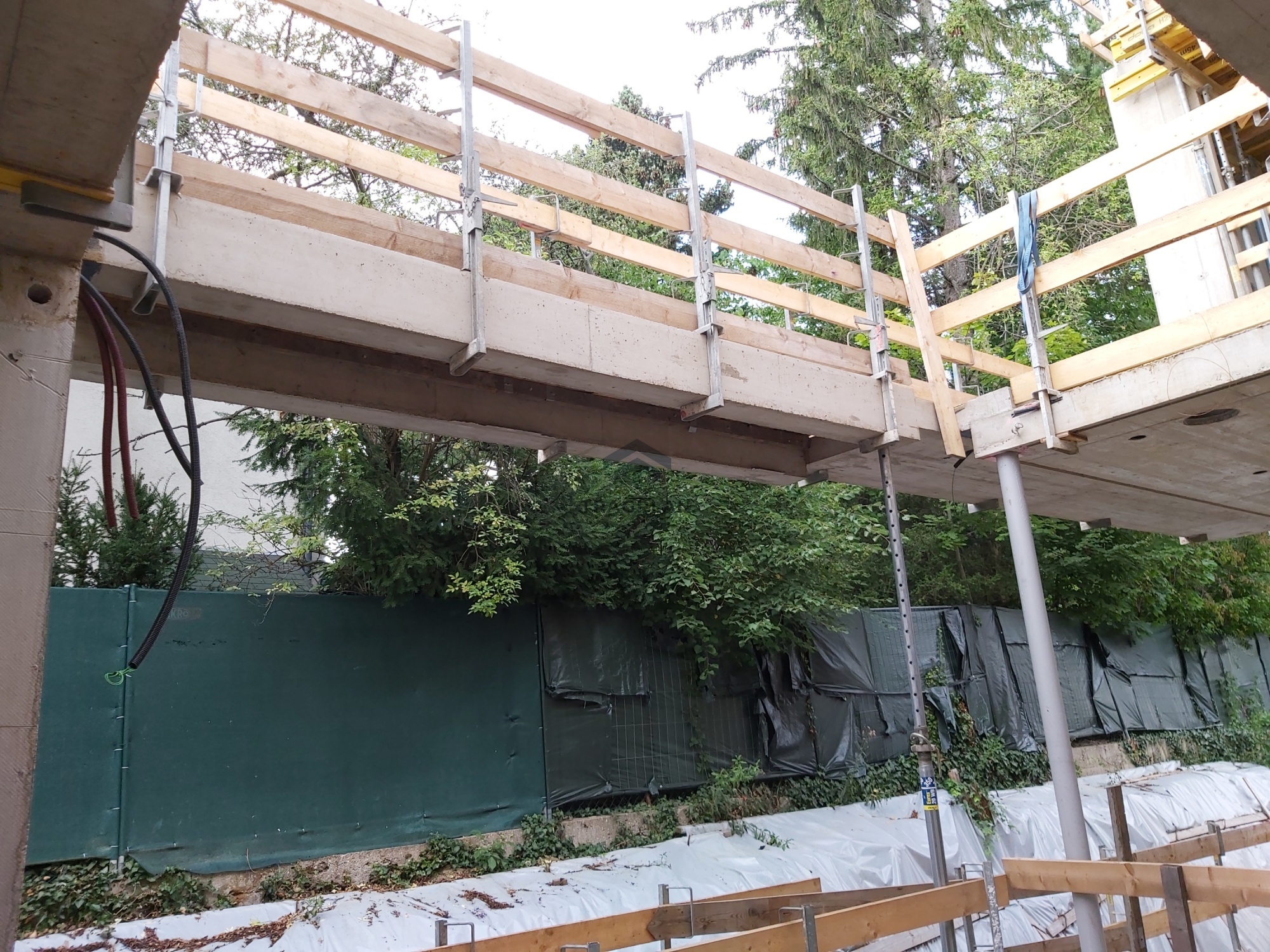

- Ausbildung von Unterzügen oder Randträgern entlang der Fassaden
